ЦОКОЛЬ 3П (NSX400/630) | LV432516 Schneider Electric APC

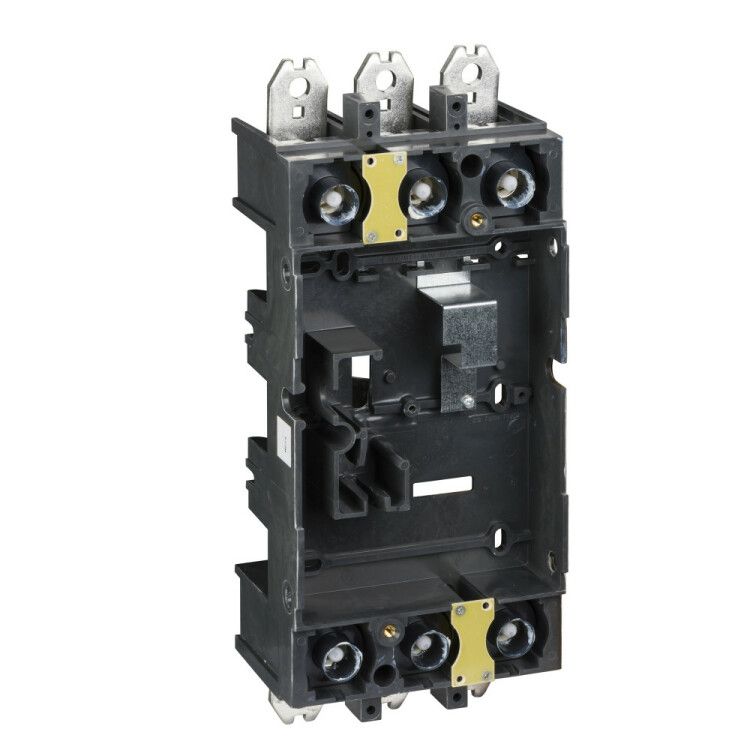

Цоколь 3P для NSX400/630 от Schneider Electric - это переходной элемент для установки трёхполюсных автоматических выключателей серии Compact NSX в распределительных щитах. Артикул lv432516 обеспечивает механическую и электрическую совместимость между шинами и аппаратурой, упрощая замену и обслуживание.

Назначение и область применения

Цоколь 3P для NSX400/630 предназначен исключительно для монтажа трёхполюсных автоматических выключателей Compact NSX400 и NSX630, а также их версий с устройствами защитного отключения (VigiCompact). Он позволяет закрепить аппарат на DIN-рейке и подключить его к силовым шинам без необходимости прокладывать отдельные провода. Подходит для использования в промышленных распределительных устройствах, на предприятиях с высокими требованиями к надёжности питания - например, на участках с электродвигателями, конвейерами, генераторами или длинными кабельными линиями. Также применяется в коммерческих зданиях, где требуется модульная и легко обслуживаемая система защиты.

Технические характеристики

• Тип изделия: цоколь для монтажа автоматического выключателя
• Количество полюсов: 3
• Работает с напряжением до 380 В переменного тока
• Совместим с аппаратами серии Compact NSX400 и NSX630
• Не содержит собственных защитных функций - является лишь механико-электрическим интерфейсом

Совместимость и монтаж

Цоколь 3P для NSX400/630 совместим только с выключателями серии Compact NSX400 и NSX630. Установка происходит на стандартную DIN-рейку шириной 35 мм. Аппарат фиксируется на цоколе защёлками - после этого он автоматически соединяется с контактами шины через нижние выводы. Для подключения необходимо использовать соответствующие силовые шины (например, SE Busbar System), которые подходят по форме и шагу контактов. Цоколь не требует дополнительных инструментов для установки - достаточно вставить выключатель до щелчка. Обязательно проверьте, что выбранный выключатель имеет ту же номинальную мощность (400 A или 630 A), что и цоколь.

Безопасность и стандарты

Цоколь 3P для NSX400/630 соответствует международным стандартам IEC 60947-2 и IEC 61439 для компонентов распределительных устройств. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям при установленном выключателе. Наличие механической блокировки предотвращает установку неверного типа аппарата. Однако сам цоколь не имеет степени защиты IP - он рассчитан на использование внутри закрытых щитов.

Преимущества

• Ускоряет замену выключателей - не нужно переподключать провода при ремонте
• Обеспечивает надёжный контакт с шинами благодаря точному соответствию геометрии
• Снижает риск ошибок при сборке за счёт жёсткой привязки к серии NSX
• Поддерживает возможность дальнейшей диагностики и измерений через системы управления энергией Schneider

Ограничения применения

• Не используется с другими сериями выключателей - даже с аналогичными по числу полюсов (например, EasyPact или Masterpact)
• Не предназначена для работы вне закрытых щитов - отсутствует степень защиты IP
• Не подходит для постоянного подключения нагрузки выше 630 А - максимальный ток ограничен конструкцией выключателя, который на него устанавливается
• Не работает с одно- или двухполюсными аппаратами - только с трёхполюсными NSX400/630

Примеры использования

• Замена старого автомата на новую модель NSX630 в промышленном щите без переделки всей проводки
• Монтаж группы двигателей на конвейере с использованием нескольких выключателей NSX400 на одном цоколе
• Интеграция в систему управления энергопотреблением на заводе с применением VigiCompact для защиты от утечек тока
• Стандартная сборка распределительного щита в торговом центре с несколькими линиями 380 В

Практические советы

• Перед покупкой убедитесь, что ваш выключатель именно NSX400 или NSX630 - другие модели не подойдут
• Проверьте посадочные размеры: цоколь рассчитан на стандартную глубину и ширину корпуса NSX - не используйте его с модифицированными или сторонними аппаратами
• При замене всегда отключайте питание и проверяйте отсутствие напряжения - хотя цоколь защищён от прикосновений, работа с шинами остаётся опасной
• Если планируете много таких установок - закупайте цоколи вместе с выключателями: они часто продаются комплектами, что снижает стоимость
• Артикул lv432516 - единственный номер для данного цоколя; не путайте с другими цоколями для NSX (например, 2P или 4P)
