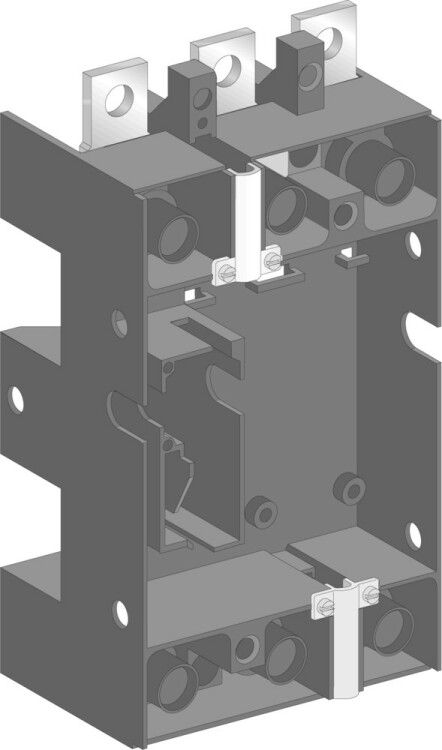

Комплект цоколя SE SystemePact CCB 3P 400-630 Systeme Electric SPC-PIK3-04-06

Комплект цоколя 3P (400-630) SE от Systeme Electric позволяет легко заменить выключатель SystemePact CCB без отключения питания - идеальное решение для бесперебойной работы оборудования на промышленных объектах.

Назначение и область применения

Комплект цоколя 3P (400-630) SE используется для установки автоматических выключателей серии SystemePact CCB на монтажную плату. Он даёт возможность выполнить «горячую» замену - то есть заменить неисправный аппарат без отключения тока в сети. Также комплект обеспечивает видимый разрыв цепи при проведении техобслуживания, что повышает безопасность персонала.

Технические характеристики

• Тип изделия: монтажный комплект
• Способ монтажа: на монтажную плату
• Рабочий ток: до 630 А
• Фазность: 3P (трёхфазный)
• Совместим с: автоматическими выключателями SystemePact CCB
• Подключение: через контактные шины на плате - без проводов

Совместимость и монтаж

Комплект цоколя 3P (400-630) SE совместим исключительно с выключателями системы SystemePact CCB. Устанавливается на специальную монтажную плату, которая уже имеет встроенные контакты. Выключатель просто вставляется в цоколь - он фиксируется механически и одновременно соединяется с силовой цепью. Нет необходимости в дополнительном подключении проводов. Для монтажа требуется только правильная установка платы и точное совпадение габаритов выключателя с цоколем.

Преимущества

• Ускоряет обслуживание - замена выключателя занимает минуты, без отключения питания
• Исключает ошибки при подключении - все контакты уже подготовлены в цоколе
• Обеспечивает видимый разрыв - важно для соблюдения требований безопасности при ремонте
• Снижает риск аварии - минимизирует работу с оголёнными проводами

Ограничения применения

• Не применяется с другими сериями выключателей - только с SystemePact CCB
• Требует предварительной установки специальной монтажной платы - нельзя использовать как самостоятельный элемент
• Не предназначен для частых извлечений более 5–10 тысяч раз - срок службы механизма ограничен
• Не защищён от внешних воздействий - должен устанавливаться внутри щита или корпуса

Примеры использования

• Замена вышедшего из строя автомата на конвейере без остановки производства
• Регулярное техобслуживание распределительных щитов на заводах
• Установка в системах управления насосными станциями, где важна надёжность и быстрый доступ
• Энергоёмкие участки с высокой нагрузкой - например, печи, компрессоры, большие двигатели

Практические советы

• Перед заказом проверьте модель выключателя SystemePact CCB - он должен соответствовать токовым классам 400–630 А
• Убедитесь, что монтажная плата имеет правильные габариты и тип контактов - они должны точно совпадать с цоколем
• При замене всегда отключите управление (логические сигналы), даже если питание остаётся включено - это снижает риск дугового замыкания
• Регулярно осматривайте контакты цоколя - окисление или нагрев могут снизить надёжность соединения
• Храните запасные комплекты 3P (400-630) SE на случай аварий - время простоя сокращается в несколько раз
