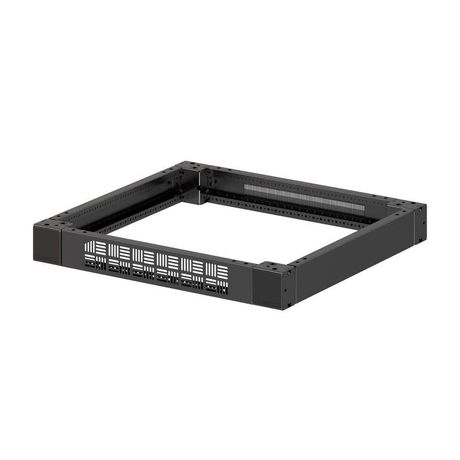

Цоколь для IT-CQE 800x1200 RAL9005, элемент цоколя DKC (ДКС) - это сборная металлическая рама, обеспечивающая надежную опору и защищённый ввод кабелей для шкафов серии IT-CQE. Артикул rbas812 соответствует модели с чёрным покрытием RAL9005 и предназначена для установки под шкафы размером 800×1200 мм.

Назначение и область применения

Цоколь для IT-CQE 800x1200 RAL9005, элемент цоколя DKC (ДКС) используется для монтажа шкафов управления, автоматизации и телекоммуникационного оборудования. Он служит для равномерного распределения веса шкафа на пол или платформу, снижая механическую нагрузку на нижнюю часть корпуса. Также он создаёт зазор между полом и шкафом, что предотвращает попадание пыли, влаги и мусора внутрь. Подходит для помещений с высокими требованиями к чистоте и безопасности - серверные комнаты, производственные участки, телеком-узлы.

Технические характеристики

• Размеры: ширина 800 мм, глубина 1200 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: полимерно-порошковое, цвет RAL9005 (чёрный)
• Конструкция: разборная - 4 боковые панели + 4 угловых опоры
• Щеточный ввод: расположен на задней панели, для ввода кабелей снизу
• Перфорация: передняя панель с отверстиями для естественной вентиляции

Совместимость и монтаж

Цоколь для IT-CQE 800x1200 RAL9005, элемент цоколя DKC (ДКС) совместим исключительно с шкафами серии IT-CQE того же габарита (800×1200 мм). Установка выполняется путём фиксации четырёх угловых опор к полу с помощью анкеров или болтов. Боковые панели крепятся к опорам саморезами - все комплектующие входят в комплект. Для удобства монтажа рекомендуется собирать цоколь на месте, после выставления уровня основания. Щеточный ввод позволяет провести кабели до 16 мм в диаметре - проверьте соответствие внешнего диаметра используемых жил.

Преимущества

• Увеличивает срок службы шкафа за счёт защиты от контакта с полом
• Перфорированная передняя панель способствует естественному теплообмену внутри шкафа
• Щеточный ввод эффективно препятствует проникновению пыли и мелкого мусора
• Полимерно-порошковое покрытие устойчиво к царапинам, химическим воздействиям и механическим повреждениям
• Разборная конструкция упрощает транспортировку и замену отдельных элементов

Ограничения применения

• Не предназначен для установки во влажных средах с постоянным контактом воды - не имеет герметичной защиты IP
• Не поддерживает ввод кабелей большего диаметра, чем 16 мм - требует предварительной проверки
• Используется только с шкафами IT-CQE 800×1200; несовместим с другими сериями или размерами
• Не рассчитан на нагрузку выше массы типового шкафа IT-CQE - не следует использовать как несущий элемент для тяжёлого оборудования вне шкафа

Примеры использования

• Под шкафы управления насосными станциями на промышленных объектах
• Под базовые шкафы связи в помещениях операторов мобильной связи (серии RAM telecom)
• Под контроллеры автоматизации на конвейерах, где важна чистота и вентиляция
• В серверных комнатах для защиты оборудования от пыли и вибраций

Практические советы

• Перед монтажом убедитесь, что пол ровный - неровности вызывают перекос цоколя и затрудняют установку шкафа
• При использовании в местах с повышенной запылённостью регулярно осматривайте щеточный ввод - со временем ворсинки могут забиваться
• Для усиления виброизоляции можно установить резиновые прокладки под опоры
• Артикул rbas812 - единственный вариант для цвета RAL9005; другие цвета в этой серии недоступны
• Запасные части (углы, панели) доступны отдельно - при повреждении одной детали не требуется менять весь цоколь
