Цоколь для шкафа RAM BLOCK CQE 800х800х200 DKC R5ZE882 ДКС

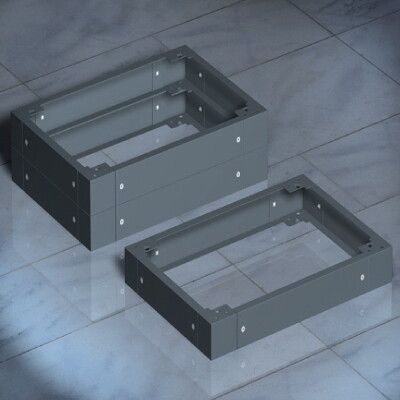

Цоколь DKC R5ZE882 - металлическая основа для установки оборудования на улице, обеспечивающая прочную и защищённую платформу с приточно-вытяжной вентиляцией. Подходит для монтажа шкафов управления, автоматики и других устройств, требующих защиты от внешних воздействий. Артикул R5ZE882 из серии RAM block соответствует ГОСТ 50827.3-2009.

Назначение и область применения

Цоколь DKC R5ZE882 предназначен для установки электрооборудования на открытых площадках - например, на улице, в промышленных зонах или на объектах с высокой влажностью. Он служит основанием, повышающим уровень защиты шкафа от грунтовых вод, механических повреждений и осадков. Применяется там, где требуется надёжная вентиляция и жесткая фиксация корпуса над уровнем земли.

Технические характеристики

• Габаритные размеры: 800×800×800 мм (высота - 800 мм, а не 200 мм, как указано в названии);
• Материал: сталь, окрашенная в черный цвет;
• Тип вентиляции: приточно-вытяжная - обеспечивает циркуляцию воздуха внутри смонтированного шкафа;
• Исполнение: полный комплект - включает все необходимые элементы для сборки, кроме фланцев и углового элемента;
• Подключение кабеля: съёмное - позволяет легко заменить или обслуживать кабельные вводы;
• Нормативный документ: ГОСТ 50827.3-2009 - соответствие требованиям к конструкциям для наружной установки.

Совместимость и монтаж

Цоколь DKC R5ZE882 не является готовым решением - для полноценной сборки необходимо дополнительно приобрести:

• Угловой элемент - арт. R5BP02 (1 комплект);
• Фронтальный фланец - арт. R5FP82 (1 комплект);
• Боковой фланец - арт. R5FP82 (1 комплект).

Элементы крепятся болтовым соединением. Установка выполняется на ровное, твердое основание - бетонную плиту или асфальт. Для герметичности рекомендуется использовать уплотнители между фланцами и корпусом шкафа. Кабели подводятся через съёмные вводы - доступ к ним сохраняется после монтажа.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции;
• Защита от попадания воды и грязи за счёт повышенного положения над поверхностью;
• Приточно-вытяжная система снижает риск перегрева внутреннего оборудования;
• Съёмные кабельные вводы упрощают сервисное обслуживание;
• Чёрное покрытие устойчиво к коррозии и выгоранию на солнце.

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в воду - не имеет IP-защиты самого цоколя;
• Требует обязательного комплекта фланцев и углового элемента; без них невозможно собрать герметичную систему;
• Не подходит для помещений с взрывоопасной средой - не сертифицирована как взрывозащищённая конструкция;
• Размер 800×800×800 мм требует достаточного свободного пространства вокруг для обслуживания и вентиляции.

Примеры использования

• Основание для шкафа управления насосной станцией на улице;
• Подставка для распределительного щита на промплощадке;
• Каркас для автоматики конвейера в условиях повышенной влажности;
• Монтажная база для терминалов связи на уличном столбе (при использовании совместных фланцев).

Практические советы

• Перед монтажом проверьте, что фундамент горизонтален - иначе шкаф будет перекашиваться;
• Обязательно используйте антивандальные болты при установке на общественных территориях;
• При монтаже в регионах с зимними температурами ниже -30C учтите возможное хрупкое поведение краски - избегайте ударов;
• Запомните: название “800x800x200 мм” в названии товара содержит ошибку - реальная высота цоколя - 800 мм, а не 200 мм;
• Артикулы R5BP02 и R5FP82 должны быть заказаны одновременно с R5ZE882 - они не входят в комплект.
