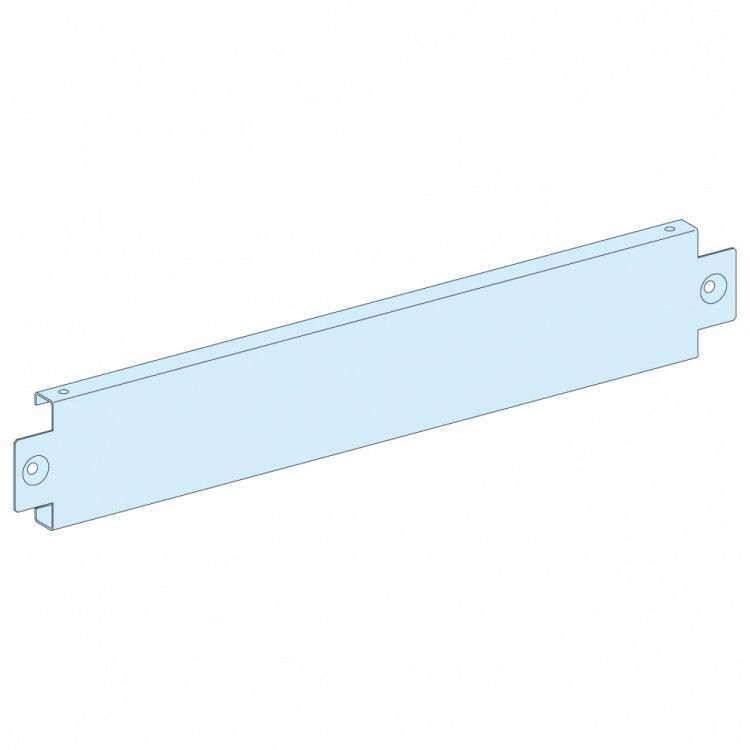

ЦОКОЛЬ ВЫСОТОЙ 100 ММ, Ш = 300 Г 400 ММ | 08723 Schneider Electric APC

Цоколь 100х300х400мм от Schneider Electric из серии Prisma P - это металлическая основа для сборки низковольтных распределительных щитов до 3200 А. Подходит для фиксированной установки на полу или платформе, обеспечивает механическую защиту и удобство монтажа кабелей через съемные соединения.

Назначение и область применения

Цоколь 100х300х400мм предназначен для установки распределительных устройств серии Prisma P. Он служит прочным основанием, которое повышает устойчивость щита, защищает нижнюю часть оборудования от влаги и механических воздействий, а также упрощает прокладку силовых кабелей. Применяется на промышленных объектах, в цехах, энергоузлах и административных зданиях там, где требуется надежная компактная установка щитов до 3200 А.

Технические характеристики

• Высота: 100 мм
• Установочная ширина: 300 мм
• Установочная глубина: 400 мм
• Номинальный ток: 3200 А
• Материал корпуса: сталь
• Цвет: бежевый
• Комплектация: передняя и задняя стенки (полный комплект для сборки)
• Поддерживает подключение съемного соединительного кабеля

Совместимость и монтаж

Цоколь 100х300х400мм совместим исключительно с оборудованием серии Prisma P. Устанавливается на ровную горизонтальную поверхность - бетонный пол, металлический настил или специальную раму. Для монтажа используются болты M8 или аналогичные крепления, которые должны быть предусмотрены в основании помещения. Кабели подводятся снизу через подготовленные проходы; использование съемных соединителей позволяет легко заменить или обслуживать провода без демонтажа всего щита.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для низковольтных распределительных систем. Материал - сталь - обеспечивает достаточную жесткость и долговечность при нагрузках до 3200 А. Серия Prisma P прошла сертификацию производителя на соответствие условиям эксплуатации в промышленной среде.

Преимущества

• Жесткая стальная конструкция предотвращает деформацию при длительной эксплуатации
• Комплект передней и задней стенок позволяет собирать полноценный корпус без доп. элементов
• Поддержка съемных кабелей снижает время сервисного обслуживания
• Бежевый цвет гармонирует с другими элементами серии Prisma P и маскирует следы эксплуатации
• Форм-фактор 100×300×400 мм оптимизирован под стандартные модули Prisma P

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не используется как самостоятельный корпус - требует установки внутрь него панелей Prisma P
• Не совместим с продуктами других серий (например, Prisma G или другими брендами)
• Максимальный ток 3200 А - не подходит для систем выше этого значения

Примеры использования

• Основание для главного распределительного щита на заводе с мощностью до 3200 А
• Стационарная база для щита управления конвейерной линией
• Каркас для группы щитов в производственном помещении с высокой запыленностью
• Подставка для распределительного пункта в складском комплексе с частыми переподключениями

Практические советы

• Перед монтажом проверьте уровень пола - неровность более 5 мм может вызвать перекос корпуса
• Обязательно используйте гидроизоляционную прокладку между цоколем и бетоном при повышенной влажности
• При использовании съемных кабелей сохраните маркировку контактов - они часто меняются при обслуживании
• Запомните артикул 08723 - он уникален именно для этой модели цоколя в серии Prisma P
• Не применяйте этот цоколь как опору для тяжелых внешних устройств - он рассчитан только на вес самого щита
