Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 М S (поворотная шина) - ОС0000006031 ФКУ ИК-1 (Кострома)

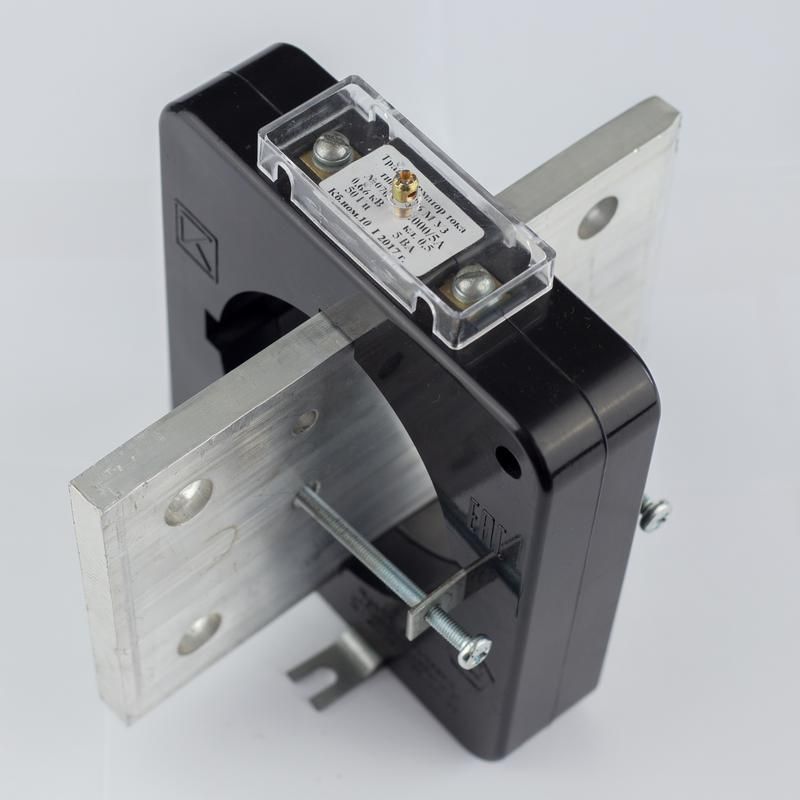

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А класс точности 0.5 S от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000006031 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А служит для преобразования больших значений тока (до 1500 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему счетчики, амперметры, реле защиты и другие приборы без прямого контакта с силовой цепью. Применяется в распределительных устройствах, на вводах крупных потребителей, в системах автоматизации и релейной защиты промышленных объектов, таких как заводы, насосные станции, ТЭЦ и подстанции.

Технические характеристики

• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% номинального тока), что важно для учета энергии в условиях переменной нагрузки;
• Номинальный первичный ток: 1500 А - способен работать с токами до этой величины без перегрева и потери точности;
• Номинальный вторичный ток: 5 А - стандартизированный выход, совместимый со всеми типами измерительных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без ухудшения точности;
• Рабочее напряжение: 660 В - рассчитан на использование в сетях до этого уровня;
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущей шине без необходимости разрывать цепь.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 1500/5 А монтируется на однополюсную или многополюсную шину сечением, соответствующим габаритам окна трансформатора. Диаметр проходного отверстия не указан в данных - перед установкой проверьте физическую совместимость с вашей шиной. Обязательно соблюдайте полярность: выводы K1 и K2 должны быть подключены правильно, чтобы избежать ошибок в показаниях приборов. Вторичная цепь никогда не должна быть разомкнута во время работы - это вызывает опасное повышение напряжения на обмотке.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 8.429–2014 и МЭК 61869-2. Класс точности 0.5S гарантирует соответствие нормам для коммерческого учёта электроэнергии. Конструкция обеспечивает электрическую изоляцию между первичной и вторичной цепями, защищая обслуживающий персонал и оборудование от высокого напряжения.

Преимущества

• Высокая точность в широком диапазоне нагрузок благодаря классу 0.5S - идеально для систем с колеблющейся нагрузкой;
• Монтаж без разрыва цепи - экономит время при модернизации или диагностике;
• Стандартный выход 5 А - совместим с большинством существующих приборов учета и защиты;
• Надёжная изоляция и прочная конструкция - подходят для условий промышленной среды.

Ограничения применения

• Не предназначен для работы при постоянном токе - работает только с переменным током частотой 50 Гц;
• Запрещено использовать при вторичной нагрузке выше 5 В·А - превышение вызывает погрешность и перегрев;
• Не следует применять в условиях повышенной запылённости или агрессивной среды без дополнительной защиты корпуса - материал корпуса не имеет специальной герметизации;
• Не рекомендован для установки вне помещений без кожуха - отсутствует указание на степень защиты IP.

Примеры использования

• Подключение к электросчётчикам на вводе в цех с мощностью более 1 МВт;
• Интеграция в системы релейной защиты двигателей и компрессоров;
• Измерение тока в распределительных щитах 0,4–0,66 кВ;
• Автоматизация технологических линий с контролем нагрузки на токоведущих шинах.

Практические советы

• Перед монтажом убедитесь, что шина плотно проходит через сердечник - зазоры снижают точность;
• Вторичную обмотку всегда замыкайте через измерительный прибор или шунт - размыкание под нагрузкой опасно!
• Выбирайте приборы с номинальной мощностью не более 5 В·А - например, современные цифровые счётчики часто имеют меньшую нагрузку, чем старые механические;
• При использовании нескольких трансформаторов на одной шине следите, чтобы они не находились слишком близко друг к другу - возможны взаимные помехи;
• Для обслуживания используйте только инструмент с изолирующими ручками - рабочее напряжение до 660 В требует осторожности.
