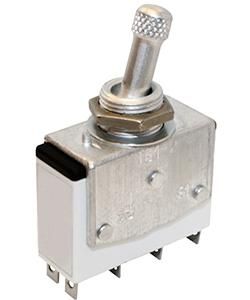

Тумблер ТВ1-4 УХЛ3 220В 5А 4з IP40 Электротехник ET003356

Тумблер ТВ1-4 УХЛ3, 220В, 5А, 4-полюсный, IP40 от бренда Электротехник - это рычажковый выключатель с четырьмя замкнутыми контактами, предназначенный для надёжного включения и отключения цепей управления в оборудовании с напряжением до 220 В. Подходит для установки в панели приборов и устройств специального назначения.

Назначение и область применения

Тумблер ТВ1-4 УХЛ3, 220В, 5А, 4-полюсный, IP40 используется для коммутации управляющих цепей переменного и постоянного тока. Он применяется там, где требуется одновременно разрывать четыре независимые цепи одним движением - например, в системах автоматизации, контрольных щитках, диагностическом оборудовании, радиоэлектронике и приборостроении. Надёжная механическая фиксация положений позволяет точно контролировать состояние оборудования.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 5 А
• Число полюсов: 4
• Тип контактов: все 4 - нормально замкнутые (НОЗ)
• Количество положений переключателя: 4 (позиционный переключатель)
• Тип управления: рычажковый, с фиксацией в каждом положении
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Метод монтажа: крепление через винты, установка в отверстие диаметром 14,5 мм
• Конструкция: устройство для поверхностного монтажа на панель

Совместимость и монтаж

Тумблер ТВ1-4 УХЛ3, 220В, 5А, 4-полюсный, IP40 устанавливается в панель с предварительно просверленным отверстием диаметром 14,5 мм. Крепится с помощью двух винтов на корпусе устройства - не требует дополнительных крепёжных плат или адаптеров. Для правильной сборки проверьте соответствие толщины панели и глубины захода крепёжных элементов. Монтаж допускается только при отключенном питании. Убедитесь, что провода не перегружают контакты - максимальный ток 5 А не должен превышаться даже кратковременно.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления бытового и промышленного уровня. Степень защиты IP40 обеспечивает безопасную работу в закрытых панелях без воздействия влаги. Не предназначен для использования во взрывоопасных зонах, на открытом воздухе или в условиях повышенной запылённости. Работает в температурном режиме, предусмотренном для исполнения УХЛ3 - от -40C до +40C.

Преимущества

• Четыре независимых замкнутых контакта позволяют управлять несколькими цепями одновременно без использования нескольких выключателей
• Фиксированные положения исключают случайное переключение
• Простая и прочная конструкция снижает риск отказа при частом использовании
• Совместим с типовой панельной арматурой - легко заменить аналогичные модели

Ограничения применения

• Не подходит для работы в средах с высокой влажностью, брызгами воды или пылевыми осадками - IP40 не обеспечивает гидрозащиту
• Недопустимо применение в цепях с током выше 5 А - возможна сварка контактов и выход из строя
• Не рассчитан на частое переключение под нагрузкой - рекомендовано использовать для редких операций включения/выключения, а не для импульсного управления
• Не имеет световой индикации состояния - необходимо внешнее решение для визуализации положения

Примеры использования

• Выключение всех каналов управления в тестовом стенде радиоэлектронного оборудования
• Переключение между режимами работы прибора (например, “работа”, “диагностика”, “ожидание”, “блокировка”)
• Обесточивание нескольких цепей в одном действии на пульте управления станком
• Автономный выключатель в компактных распределительных шкафах с ограниченным местом

Практические советы

• При монтаже используйте кабели сечением не более 1,5 мм2 - оптимально для тока 5 А
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает резьбу
• Если нужна индикация состояния, подключите параллельно LED-индикатор с подходящим резистором
• Для длительной службы избегайте частых переключений под нагрузкой - лучше использовать реле для частых операций
• При замене убедитесь, что новый ТВ1-4 УХЛ3, 220В, 5А, 4-полюсный, IP40 имеет ту же конфигурацию контактов - все 4 контакта здесь замкнуты в начальном состоянии
