Тумблер ТВ1-2 УХЛ3 220В 5А 2з+2р IP40 Электротехник ET001965

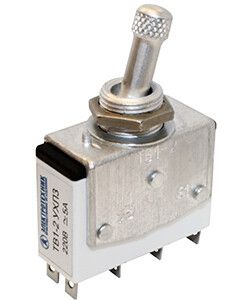

Тумблер ТВ1-2 УХЛ3, 220В, 5А, 2з+2р, IP40 от бренда Электротехник - это надёжный рычажковый переключатель для коммутации цепей управления в оборудовании с напряжением до 220 В и током до 5 А. Подходит для установки в панели приборов, автоматических систем и специализированной техники.

Назначение и область применения

Тумблер ТВ1-2 УХЛ3 предназначен для ручного включения и выключения двух независимых электрических цепей. Он работает с переменным и постоянным током, что делает его универсальным для схем управления. Часто применяется в радиоэлектронике, измерительных приборах, устройствах автоматизации и промышленном оборудовании, где требуется простая и долговечная коммутация.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 5 А
• Количество полюсов: 2
• Количество замыкающих (НЗ) контактов: 2
• Количество размыкающих (НО) контактов: 2
• Тип элемента управления: рычажковый, с фиксацией в двух положениях
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Материал корпуса: сталь
• Цвет: антрацит
• Диаметр отверстия для монтажа: 14,5 мм
• Способ крепления: через винты

Совместимость и монтаж

Тумблер ТВ1-2 УХЛ3 устанавливается в панель с круглым отверстием диаметром 14,5 мм. Крепление осуществляется двумя винтами с тыльной стороны - они фиксируют устройство в корпусе. Для правильной установки проверьте соответствие толщины панели и доступности места под винты. Монтаж возможен в любую ориентацию, но рекомендуется располагать рычаг так, чтобы он был легко доступен для оператора. Не используйте с инструментами для принудительного включения - механизм рассчитан на ручное управление.

Безопасность и стандарты

Тумблер соответствует требованиям к устройствам управления маломощными цепями. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, защищённых от пыли и случайного прикосновения к контактам. Однако устройство не предназначено для работы во влажной среде, на улице или в условиях повышенной запылённости - для таких задач требуются модели с IP65 и выше.

Преимущества

• Устойчивая механическая фиксация в обоих положениях - исключает самопроизвольное переключение
• Чёткий тактильный отклик при переключении - удобно использовать в темноте или с перчатками
• Высокая долговечность стали в корпусе - устойчив к деформации при монтаже
• Наличие двух НЗ и двух НО контактов позволяет реализовать сложные логические схемы без дополнительных реле

Ограничения применения

• Не допускается использование в условиях высокой влажности, брызг, пара или мытья - IP40 не защищает от жидкости
• Номинальный ток 5 А ограничен - нельзя применять для управления мощными нагрузками (например, двигателями свыше 1 кВт)
• Подходит только для цепей управления, а не для силовых линий
• Материал корпуса - сталь, поэтому не рекомендован для агрессивных химических сред

Примеры использования

• Переключение режимов работы станка: “ручной” / “автоматический”
• Включение/выключение системы контроля температуры в приборе
• Выбор источника питания: основной / резервный
• Обесточивание цепей обслуживания в электрошкафах

Практические советы

• При монтаже в металлическую панель убедитесь, что заземление шкафа выполнено - это снижает риск помех
• Проверьте, что провода не задевают движущийся рычаг - это предотвращает повреждение изоляции
• Для частого использования выбирайте место с достаточным свободным пространством вокруг - рычаг имеет угол поворота около 90°
• Тумблер ТВ1-2 УХЛ3 совместим со стандартными кабелями сечением до 1,5 мм2 - большие жилы могут затруднять подключение
• Если нужна защита от внешнего воздействия - используйте дополнительный кожух или пластиковую рамку, подходящую под диаметр 14,5 мм
