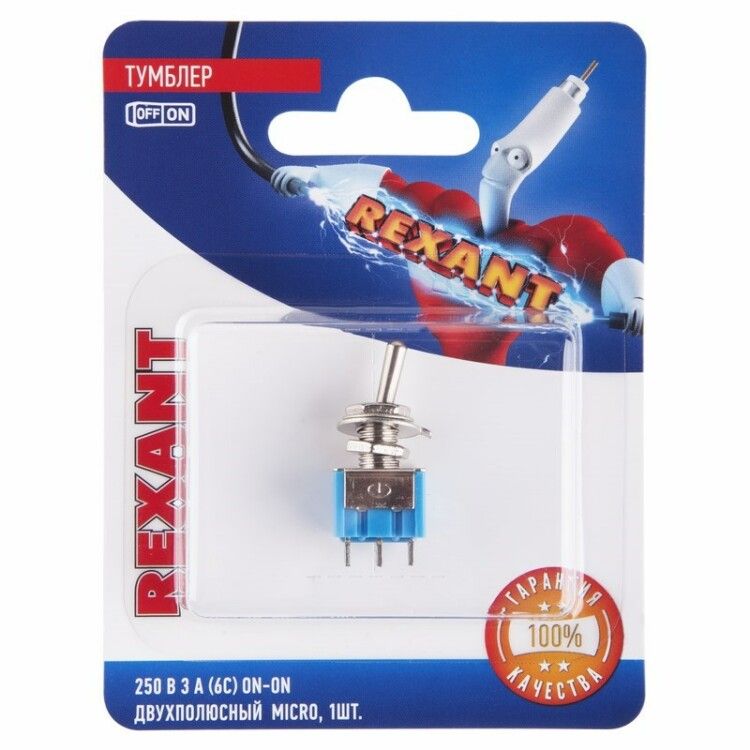

Тумблер 250V 3А (6c) ON-ON двухполюсный Micro (MTS-202) (в упак. 1шт.) | 06-0323-A REXANT MEET

Тумблер REXANT MTS-202 - компактный двухполюсный выключатель с фиксацией положений, рассчитанный на работу в сетях до 250 В и токе до 3 А. Подходит для включения/выключения двух цепей одновременно, часто применяется в оборудовании с ограниченным местом для монтажа.

Назначение и область применения

Тумблер REXANT MTS-202 предназначен для ручного переключения двух независимых электрических цепей между двумя состояниями - “вкл” и “вкл”. Каждый полюс имеет три контакта: общий, нормально замкнутый и нормально разомкнутый. Это позволяет использовать его как переключатель направления или для выбора режима работы устройства. Применяется в бытовой и промышленной аппаратуре: станках, тестерах, системах автоматизации, освещении, малогабаритных пультах управления.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 3 А при 250 ВAC
• Тип переключения: ON-ON (два устойчивых положения)
• Количество полюсов: 2
• Количество контактов: 6 (по 3 на каждый полюс)
• Фиксация положений: есть - рычаг защёлкивается в каждом состоянии
• Индикация положения: отсутствует - нет световой или цветовой сигнализации
• Установочный диаметр: 6,2 мм
• Диаметр отверстия для монтажа: 11,4–13 мм
• Глубина установки: 14 мм
• Толщина панели: до 2 мм
• Температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: металл
• Цвет корпуса: синий
• Цвет рычага: хромированный
• Тип крепления: зажимное кольцо с гайкой

Совместимость и монтаж

Тумблер MTS-202 монтируется в панель через круглое отверстие диаметром 11,4–13 мм. Для надёжной фиксации используется зажимное кольцо и гайка, которые затягиваются с тыльной стороны. Установка возможна на металлические, пластиковые или деревянные поверхности толщиной до 2 мм. Диаметр самого механизма - 6,2 мм, поэтому важно проверить соответствие отверстия: слишком маленькое - не войдёт, слишком большое - будет люфт. Монтаж не требует пайки - контакты предназначены для подключения проводов через клеммы.

Безопасность и стандарты

Тумблер REXANT MTS-202 соответствует требованиям безопасности для устройств низкого напряжения. Номинальная мощность 3 А / 250 В обеспечивает безопасную работу в бытовых и легкопромышленных условиях. Отсутствие IP-классификации означает, что устройство не защищено от попадания воды или пыли - не рекомендуется для открытых или влажных сред без дополнительной защиты.

Преимущества

• Компактный размер - подходит для плотной компоновки внутри корпусов
• Металлический корпус повышает механическую прочность и теплоотвод
• Фиксация положений исключает случайное переключение
• Две независимые цепи позволяют управлять двумя нагрузками одним рычагом
• Стандартный тип крепления - совместим с большинством панелей и корпусов

Ограничения применения

• Не предназначен для высоких токов - превышение 3 А вызывает перегрев и выход из строя
• Нет защиты от пыли и влаги - нельзя использовать вне закрытых корпусов
• Отсутствует индикация - невозможно определить положение визуально в темноте
• Ресурс 10 000 циклов - не подходит для частого циклического использования (например, в автоматических линиях с десятками операций в минуту)
• Не рассчитан на постоянный ток выше 30 В - применение в DC-цепях требует снижения допустимого тока

Примеры использования

• Переключение между двумя источниками питания в зарядном устройстве
• Выбор режима работы: “быстрый” / “медленный” на станке с регулировкой скорости
• Включение/отключение пары светодиодных лент в одном корпусе
• Ручной выбор входного сигнала в аудио- или видеооборудовании
• Локальный аварийный отключатель в малогабаритной панели управления

Практические советы

• При монтаже используйте гайку с пластиковым или резиновым кольцом - это предотвратит трещины в панели при затяжке
• Подключайте провода сечением не более 1,5 мм2 - большие жилы плохо фиксируются в клеммах
• Проверьте глубину отверстия перед установкой: механизм выступает на 14 мм, недостаточно места - он не закроется
• Если нужна индикация положения - добавьте внешний LED-индикатор рядом
• Для длительной службы избегайте вибраций - закрепите корпус дополнительно, если оборудование работает в условиях тряски
