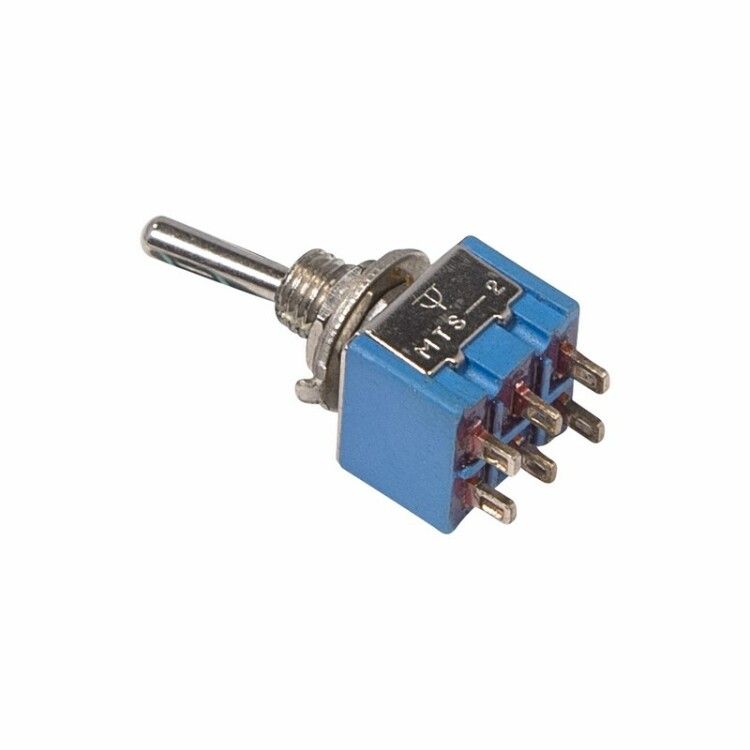

Тумблер 250V 3А (6c) ON-OFF-ON двухполюсный Micro | 36-4021 REXANT MEET

Тумблер 250V 3А (6c) ON-OFF-ON двухполюсный Micro от Rexant (арт. etm36-4021) - компактный переключатель с двумя независимыми контактными группами для управления двумя цепями одновременно. Подходит для установки на панели оборудования, где требуется надёжная коммутация с фиксацией положений и пайка контактов.

Назначение и область применения

Тумблер 250V 3А (6c) ON-OFF-ON двухполюсный Micro используется для переключения между двумя рабочими состояниями через нейтральное OFF-положение. Применяется там, где необходимо выбрать один из двух режимов работы: например, включения/выключения двух цепей, переключение источника питания, управление направлением движения или режимами работы устройств.

• Измерительные приборы и тестовое оборудование
• Блоки питания и преобразователи
• Электроустановки на производстве
• Автомобили, железнодорожные системы, спецтехника
• Лабораторные стенды и автоматизированные модули

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип переключения: ON-OFF-ON - три позиции с фиксацией
• Число контактных групп: 2 (двухполюсный)
• Контакты в каждой группе: 3 (центральный + два боковых)
• Фиксация рычага: механическая, в каждом положении
• Монтаж: поверхностная пайка (SMD-тип, без винтов)
• Габариты: 6,2 × 6,2 × 13,9 мм
• Установочный диаметр отверстия: 6,2 мм
• Степень защиты: IP30 - защита от предметов >2,5 мм, без защиты от воды
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Тип толкателя: прямоугольный рычаг

Совместимость и монтаж

Тумблер 250V 3А (6c) ON-OFF-ON двухполюсный Micro монтируется в отверстие диаметром 6,2 мм в панели толщиной от 0,8 до 3 мм. Контакты выводятся для пайки - не предусмотрены клеммы или разъёмы. Установка возможна на печатную плату или жесткую панель. Перед монтажом проверьте соответствие шага контактов и расположения отверстий на плате. Не используйте инструменты с острыми краями - легко повредить пластиковую рамку.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от крупных внешних предметов, но не защищает от пыли, влаги или брызг. Не предназначено для использования во влажных средах, на улице или в условиях повышенной запылённости. Соответствует требованиям к маломощным коммутирующим устройствам для внутренней установки в соответствии с IEC 61058-1.

Преимущества

• Две независимые контактные группы позволяют управлять двумя цепями одним движением
• Механическая фиксация исключает случайное переключение
• Компактные размеры подходят для плотной компоновки
• Высокий ресурс - 10 000 циклов - обеспечивает долговечность в интенсивном использовании
• Поддерживает широкий диапазон температур, что важно для автомобильной и промышленной электроники

Ограничения применения

• Не допускается использование в цепях постоянного тока выше 30 В - указано только для переменного тока
• IP30 не позволяет применять в помещениях с высокой влажностью, на улице или в пыльных зонах
• Отсутствует индикация положения - нельзя определить состояние визуально без внешнего светового указателя
• Пайка контактов требует точности - невозможно быстрое подключение/отключение проводов
• Не совместим с панелями толще 3 мм - не подходит для массивных корпусов

Примеры использования

• Переключение между основным и резервным источником питания в БП
• Выбор режима работы: нормальный / диагностика в диагностическом оборудовании
• Управление направлением вращения двигателя в малогабаритных механизмах
• Активация/деактивация вторичной нагрузки в системах управления
• Настройка входного сигнала в аналоговых измерительных приборах

Практические советы

• При пайке соблюдайте температурный режим - перегрев может деформировать корпус
• Убедитесь, что отверстие в панели точно соответствует 6,2 мм - слишком большое отверстие снижает прочность крепления
• Для удобства обслуживания рекомендуется вывести рычаг так, чтобы он был доступен без демонтажа крышки
• Если требуется индикация положения - используйте внешние светодиоды, поскольку сам тумблер не имеет подсветки
• Проверьте расстояние между соседними элементами - корпус может задевать другие детали при качании рычага
