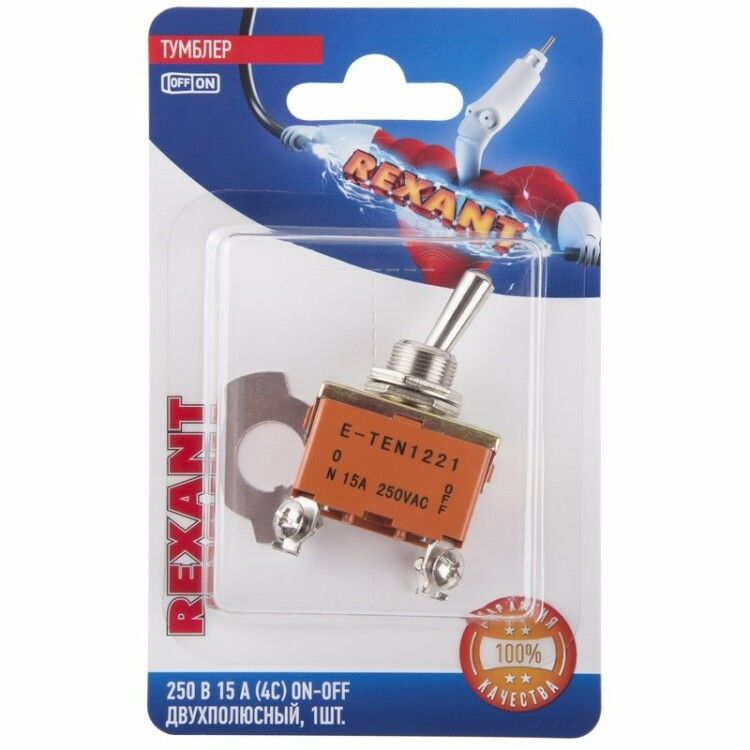

Тумблер 250V 15А (4c) ON-OFF двухполюсный (KN-201) (в упак. 1шт.) | 06-0326-B REXANT MEET

Тумблер Rexant KN-201 - это двухполюсный переключатель с фиксацией, предназначенный для коммутации цепей переменного тока до 250 В и током до 15 А. Устройство подходит для встраивания в панели оборудования, где требуется надежное и наглядное управление питанием. Артикулы etm06-0326-b и 06-0326-b соответствуют одной модели.

Назначение и область применения

Тумблер Rexant KN-201 используется для включения и выключения электрических цепей с двумя независимыми контактами. Он обеспечивает четкую фиксацию в положениях «ON» и «OFF», что делает его удобным для ручного управления. Применяется в оборудовании, требующем надежного механического переключения: измерительные приборы, блоки питания, панели управления станков, системы освещения, автомобильная и железнодорожная электроника.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество полюсов: 2
• Количество контактов: 4 (2 входа + 2 выхода)
• Тип переключения: ON-OFF с фиксацией
• Тип управления: рычажный толкатель
• Способ подключения: винтовые клеммы
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Материал корпуса: металл
• Цвет корпуса: черный, цвет толкателя: серый с хромированным окаймлением
• Габариты: 12,2 × 28,3 × 12,2 мм
• Глубина установки: 29 мм
• Толщина панели для монтажа: 2 мм (допускается от 0,8 до 4 мм)
• Диаметр отверстия: 16–29,8 мм
• Индикация: без подсветки, без надписей

Совместимость и монтаж

Тумблер Rexant KN-201 монтируется через круглое отверстие в панели с использованием крепежного кольца и гайки. Крепление происходит без сверления дополнительных отверстий - достаточно просверлить отверстие подходящего диаметра (16–29,8 мм) и зафиксировать устройство с обратной стороны. Подключение проводов выполняется через винтовые клеммы: два входа и два выхода позволяют коммутировать две отдельные цепи одновременно. Убедитесь, что толщина панели находится в пределах 0,8–4 мм - слишком тонкая или толстая панель затруднит надежную фиксацию.

Безопасность и стандарты

Тумблер имеет степень защиты IP30 - он защищен от случайного прикосновения к токоведущим частям, но не рассчитан на работу во влажной среде или в условиях пыли. Не используйте его вне закрытых щитов или панелей. Конструкция не содержит галогенов, что соответствует требованиям экологической безопасности. Напряжение и ток указаны для переменного тока - применение в цепях постоянного тока не рекомендуется.

Преимущества

• Металлический корпус обеспечивает прочность и долговечность при интенсивном использовании
• Фиксированное положение исключает случайное отключение
• Два полюса позволяют разрывать сразу две линии (например, фазу и нуль)
• Широкий допуск по толщине панели (0,8–4 мм) повышает универсальность
• Простое винтовое подключение снижает риск плохого контакта

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP30 недостаточно для таких условий
• Отсутствие подсветки усложняет определение состояния в темноте
• Не поддерживает автоматическое управление - только ручное переключение
• Не совместим с высокими частотами переключений (>1000 циклов/час) - возможен быстрый износ контактов
• Напряжение выше 250 В или ток выше 15 А недопустимы - это вызовет перегрев и выход из строя

Примеры использования

• Выключение основного питания в лабораторном оборудовании
• Ручной контроль включения блока питания на производственной линии
• Управление светом в сервисных ящиках автомобилей
• Локальное отключение цепей в распределительных щитах
• Переключение режимов работы тестового стенда

Практические советы

• При монтаже проверьте точный диаметр отверстия - лучше использовать сверло 20–22 мм, чтобы тумблер плотно сел в панель
• Затягивайте винты клемм равномерно, не переусердствуя - можно повредить пластиковую вставку внутри клеммы
• Для многократного использования выбирайте место с минимальными вибрациями - они могут со временем ослабить крепление
• Если необходимо визуально отличать состояние устройства, наклейте самоклеющуюся этикетку «ON/OFF» рядом с тумблером
• Не заменяйте этот тумблер на аналоги с меньшим токовым рейтингом - даже кратковременная перегрузка приведёт к сплавлению контактов
