Тумблер 250V 15А (6c) ON-ON двухполюсный | 36-4131 REXANT MEET

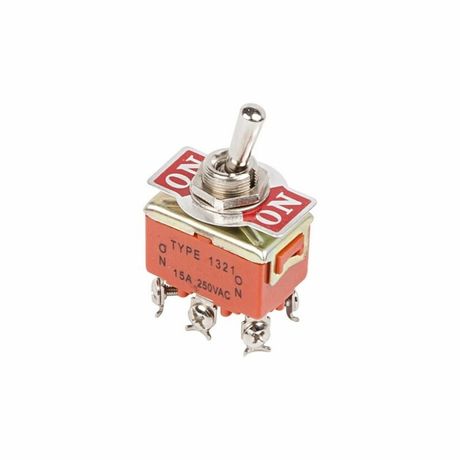

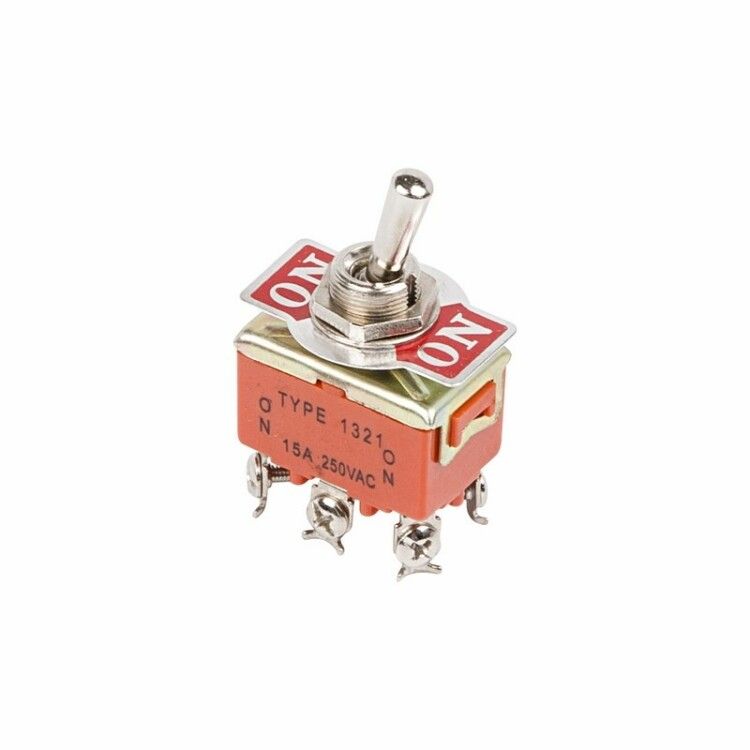

Тумблер Rexant ETM36-4131 — это двухполюсный переключатель с фиксацией в двух положениях, предназначенный для управления цепями переменного тока до 250 В и током до 15 А. Устройство подходит для установки на панели оборудования, где важна надёжность механического переключения без индикации.

Назначение и область применения

Тумблер Rexant ETM36-4131 используется для ручного включения и выключения двух независимых электрических цепей одновременно. Применяется там, где требуется надёжное, механически зафиксированное переключение между двумя состояниями — например, для выбора режима работы, переключения источника питания или активации резервной линии.

• Электроизмерительные приборы
• Блоки питания промышленного и бытового назначения
• Панели управления станков и автоматических линий
• Автомобили, железнодорожное оборудование, системы освещения

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-ON (двухпозиционный, без нейтрального положения)
• Количество полюсов: 2
• Количество контактов: 6 (по 3 на каждый полюс: вход, выход 1, выход 2)
• Фиксация рычага: есть — положение удерживается без самопроизвольного смещения
• Метод монтажа: крепление на винты через отверстия в корпусе
• Установочный диаметр: 12,2 мм
• Габариты: 12,2 × 12,2 × 28,3 мм
• Степень защиты: IP30 — защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Линза: прямоугольная, без подсветки

Совместимость и монтаж

Тумблер Rexant ETM36-4131 монтируется в панель толщиной от 0,8 мм до 4 мм. Крепление выполняется с помощью двух винтов, расположенных по бокам корпуса. Перед установкой необходимо просверлить отверстие диаметром 12,2 мм — точный размер соответствует посадочному месту. Коннекторы для проводов — винтовые зажимы, допускают подключение медных жил сечением до 2,5 мм². Обязательно соблюдайте полярность при подключении: каждая группа контактов работает автономно, но внутри одного полюса один контакт — общий, два других — перекидные.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для устройств класса IP30, что исключает случайный доступ к токоведущим частям пальцами или инструментами. Однако он не предназначен для использования во влажных средах, на улице или в условиях повышенной запылённости. Температурный диапазон позволяет применять его в большинстве промышленных и автомобильных систем, но не в экстремальных условиях (например, в печках или холодильных камерах ниже –25 °C).

Преимущества

• Механическая фиксация обеспечивает уверенное положение переключателя даже при вибрациях
• Высокая нагрузочная способность — 15 А при 250 В подходит для мощных потребителей
• Двухполюсная конструкция позволяет управлять двумя цепями одним движением
• Простая замена: совместим со стандартными посадочными местами аналогичных моделей
• Долгий срок службы — 10 000 циклов гарантирует работу в течение многих лет при регулярном использовании

Ограничения применения

• Не подходит для постоянного воздействия пыли, влаги или химически агрессивных сред — степень защиты IP30 недостаточна
• Отсутствие индикатора положения усложняет диагностику — нельзя определить состояние в темноте или с расстояния
• Не рекомендован для частого ручного переключения более 1–2 раз в минуту — риск перегрева и ускоренного износа
• Не предназначен для коммутации индуктивных нагрузок выше 15 А (например, больших двигателей без дополнительной защиты)

Примеры использования

• Переключение между сетью 220 В и источником бесперебойного питания в контроллере
• Выбор режима работы: “ручной” / “автоматический” на пульте станка
• Подключение основного и резервного светового контура в транспорте
• Активация тестовой цепи в диагностическом оборудовании

Практические советы

• При монтаже используйте шайбы и гайки с антикоррозийным покрытием — особенно в условиях влажности
• Не затягивайте винты слишком сильно — можно повредить пластиковую рамку корпуса
• Проверьте соответствие сечения провода и зажима перед подключением — перегрузка вызывает нагрев
• Если требуется индикация состояния, добавьте внешний светодиод с отдельным питанием
• При замене старого тумблера — сравнивайте не только размеры, но и тип контактов: здесь 2×3 = 6 контактов, а не 2×2
