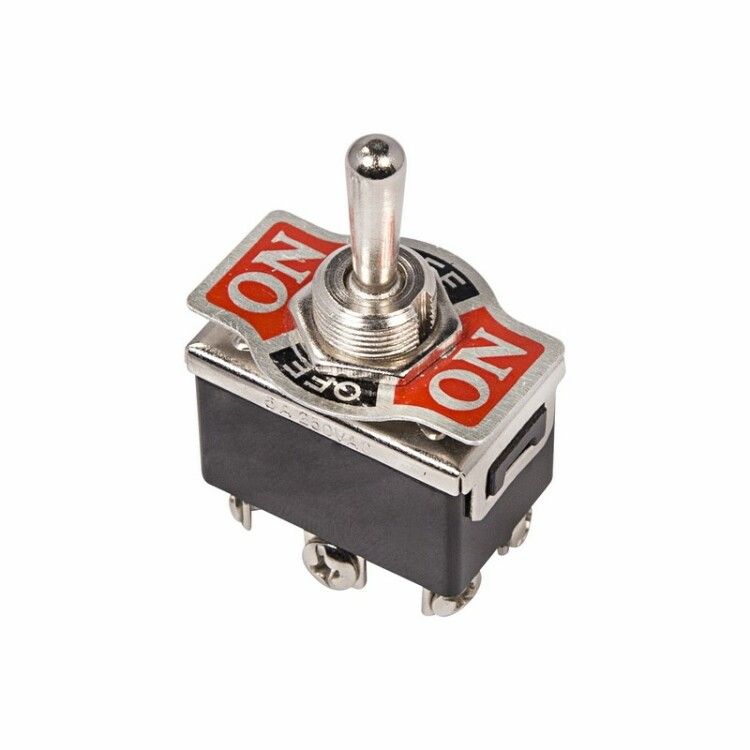

Тумблер Rexant 36-4171 - двухполюсный переключатель с фиксацией ON-OFF-(ON), рассчитанный на работу в сетях переменного тока до 250 В и токе до 15 А. Применяется в оборудовании, где требуется надёжное управление двумя цепями одновременно, например, в панелях управления, блоках питания и промышленной автоматике.

Назначение и область применения

Тумблер Rexant 36-4171 используется для включения, выключения и переключения между двумя рабочими состояниями электрических цепей. Его основное применение - установка на лицевые панели оборудования, где необходима механическая коммутация без автоматизации. Подходит для устройств в промышленности, транспорте (автомобили, поезда), измерительных приборах, системах освещения и бытовой техники.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 10–15 А
• Тип переключения: ON-OFF-(ON) - два активных положения с нейтральным (нефиксированным) средним
• Количество полюсов: 2 (две независимые группы контактов)
• Количество контактов на группу: 3 (включает НО и НЗ, но не указаны отдельно - работает как перекидной переключатель)
• Фиксация рычага: полная в положениях ON, частичная в OFF (нейтральное положение не фиксируется)
• Монтажный размер: 12,2 × 12,2 мм (диаметр отверстия для установки)
• Степень защиты: IP30 - защита от твёрдых предметов >2,5 мм, без защиты от воды
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Тип толкателя: рычаг
• Способ монтажа: через винты на панель

Совместимость и монтаж

Тумблер Rexant 36-4171 монтируется в отверстие диаметром 12,2 мм в панели толщиной от 0,8 до 4 мм. Крепление выполняется с помощью двух винтов, расположенных сбоку корпуса. Перед установкой проверьте соответствие толщины панели - слишком тонкая панель не обеспечит достаточной жесткости, а слишком толстая может затруднить зажим винтами. Подключение проводов - к винтовым клеммам, максимальное сечение - рекомендуется до 2,5 мм2. Убедитесь, что провода зачищены и плотно закручены - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для устройств класса IP30, что исключает попадание крупных твёрдых частиц внутрь механизма. Однако он не защищён от влаги, пыли и брызг - не используйте его во влажных помещениях, на улице или в условиях повышенной запылённости. Температурный диапазон позволяет работать в большинстве промышленных условий, но не в экстремальных (например, в печных камерах или холодильных установках ниже –25 C).

Преимущества

• Двухполюсная конструкция позволяет управлять двумя цепями одним движением - снижает количество элементов на панели
• Чёткая фиксация в крайних положениях (ON) предотвращает случайное отключение
• Высокий ресурс (10 000 циклов) обеспечивает долгую службу даже при частом использовании
• Простая механическая конструкция - мало подвижных деталей, минимум отказов
• Серый цвет корпуса совместим с промышленным дизайном и легко сочетается с другими компонентами

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• IP30 не допускает использование в условиях влажности, пыли, мытья или агрессивных сред
• Отсутствует индикация положения - нельзя определить состояние в темноте без внешнего света
• Нейтральное положение (OFF) не фиксируется - рычаг может вернуться в любое из ON-состояний при вибрации
• Не подходит для высокочастотных переключений - ограничен ресурсом в 10 000 циклов

Примеры использования

• Переключение режимов работы станка: “рабочий” / “останов” / “резервный”
• Выбор источника питания в БП: “сетевой” / “выкл.” / “аккумулятор”
• Управление двумя лампами в одном устройстве (например, сигнализация и работа)
• Подключение/отключение системы контроля в автомобиле или железнодорожном вагоне
• Локальный выключатель в испытательных стендах и диагностических приборах

Практические советы

• При монтаже не перегибайте провода - они должны подходить прямо к клеммам, чтобы не создавать нагрузку на контактную группу
• Если устройство будет подвергаться вибрации, дополнительно зафиксируйте тумблер клеем или хомутом - иначе рычаг может сам переключиться из-за потери фиксации в OFF
• Не используйте этот тумблер вместо автомата - он не имеет функции защиты от перегрузки или короткого замыкания
• Проверяйте соответствие тока нагрузки - превышение 15 А приведёт к оплавлению контактов
• Для удобства обслуживания оставляйте доступ к винтам крепления - при необходимости замены потребуется демонтаж панели
