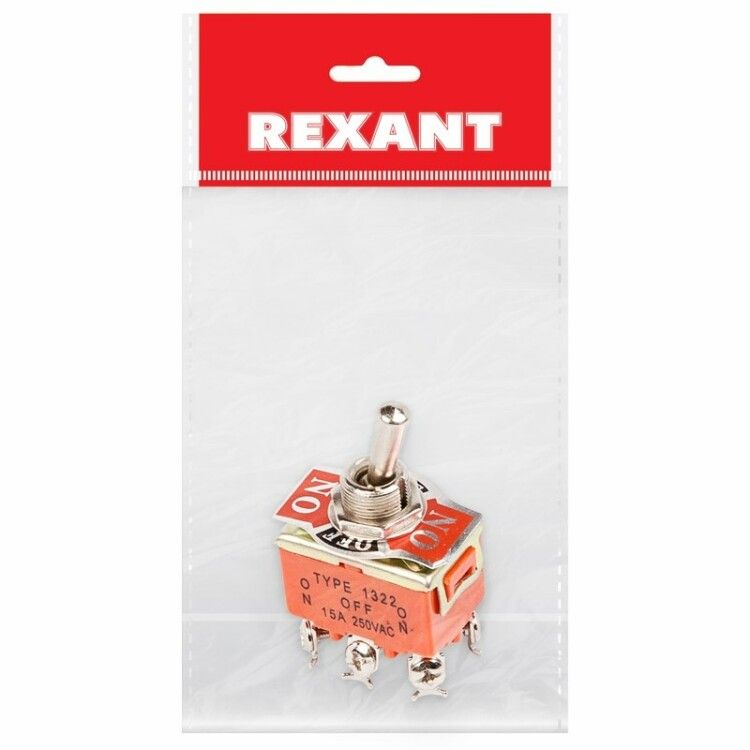

Тумблер 250V 15А (6c) ON-OFF-ON двухполюсный (KN-203) Индивидуальная упаковка 1 шт | 36-4132-1 REXANT MEET

Тумблер Rexant KN-203 - это двухполюсный переключатель с тремя позициями (ON-OFF-ON) и шестью контактами, предназначенный для надёжной коммутации цепей переменного тока до 250 В. Устройство подходит для установки на панели оборудования, где важна механическая фиксация положений и простота управления. Артикул 36-4132-1 соответствует индивидуальной упаковке одной единицы.

Назначение и область применения

Тумблер Rexant KN-203 используется для переключения между двумя рабочими состояниями с возможностью выключения посередине. Применяется там, где необходимо выбрать один из двух режимов работы - например, включить источник A или B, а при необходимости полностью отключить питание.

• Электроизмерительные приборы и тестовое оборудование
• Блоки питания и преобразователи
• Промышленные панели управления
• Автомобили, железнодорожная техника, спецтехника
• Лабораторные стенды и учебные установки

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Тип переключения: ON-OFF-ON (три положения)
• Количество полюсов: 2
• Количество контактов: 6 (по 3 на каждый полюс)
• Количество постов: 1
• Количество нормально открытых (НО) контактов: 0
• Механический ресурс: 10 000 циклов включения/выключения
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +85 C
• Диаметр отверстия для монтажа: 12,2 мм
• Высота корпуса: 28,3 мм
• Цвет: серый
• Конструкция толкателя: рычаг с плоской кнопкой
• Конструкция линзы: прямоугольная
• Фиксация положений: есть - рычаг защёлкивается в каждой позиции
• Способ монтажа: на винты через крепёжную пластину

Совместимость и монтаж

Тумблер Rexant KN-203 монтируется в панель с толщиной от 0,8 мм до 4 мм. Крепление выполняется с помощью винтов, которые затягиваются снизу после прохождения корпуса через отверстие 12,2 мм. Убедитесь, что отверстие точно соответствует указанному размеру - меньшее вызовет повреждение корпуса, большее - снижение прочности крепления.

Подключение проводов осуществляется к винтовым зажимам на задней части тумблера. Максимальное сечение жил - до 2,5 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть при частом использовании.

Безопасность и стандарты

Тумблер имеет степень защиты IP30 - он защищён от попадания твёрдых предметов диаметром более 2,5 мм, но не рассчитан на работу во влажной среде, под дождём или в условиях повышенной запылённости. Не устанавливайте устройство в помещениях с риском брызг, конденсата или химических паров. Соответствует требованиям к бытовому и промышленному оборудованию, но не имеет сертификации по IEC 61058-1 - применение в критически ответственных системах требует дополнительной проверки.

Преимущества

• Чёткая фиксация всех трёх положений - предотвращает случайное переключение
• Двухполюсная конструкция позволяет одновременно разрывать два провода - удобно для управления фазой и нулём
• Простая и надёжная механика - минимум деталей, мало отказов
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Совместим с типичными панелями толщиной до 4 мм - легко заменяет аналоги

Ограничения применения

• Не подходит для постоянной нагрузки выше 15 А - превышение вызывает перегрев и выход из строя
• IP30 не обеспечивает защиту от влаги - исключено использование вне закрытых щитов
• Отсутствие индикации положения - нельзя определить состояние в темноте без внешнего света
• Не рекомендован для частого ручного переключения более 10–15 раз в день - срок службы сокращается
• Запрещена установка вблизи источников сильных вибраций без демпфирования - возможен самопроизвольный переход между положениями

Примеры использования

• Переключение между основным и резервным блоком питания в серверном шкафу
• Выбор режима работы: “работа” / “выкл” / “диагностика” на испытательном стенде
• Управление направлением движения двигателя в малогабаритной автоматической линии
• Включение/выключение и переключение каналов в измерительном приборе
• Ручной контроль питания в мобильной радиостанции или автономной системе освещения

Практические советы

• При монтаже используйте шайбы под винты - это предотвратит деформацию панели при затяжке
• Проверьте соответствие диаметра отверстия перед сверлением - даже 0,2 мм лишнего могут повредить корпус
• Если тумблер будет установлен в месте с высокой вибрацией, дополнительно закрепите его клеем или хомутом
• Не допускайте попадания металлической стружки внутрь механизма - она может вызвать короткое замыкание
• Для долговечности не переключайте рычаг слишком резко - плавное движение продлевает срок службы
• При замене старого тумблера - сравните не только размеры, но и количество контактов и тип переключения (ON-OFF-ON ≠ ON-ON)
