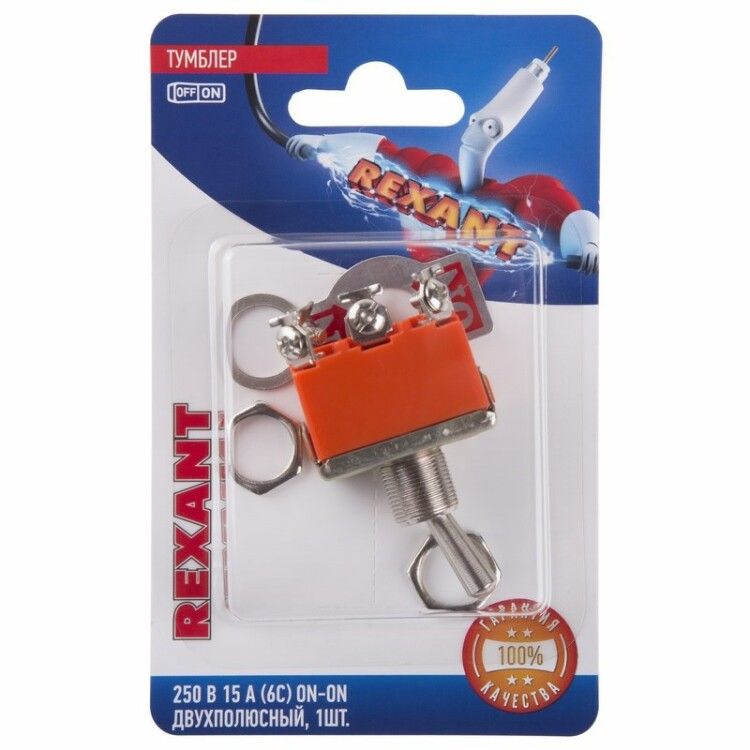

Тумблер 250V 15А (6c) ON-ON двухполюсный (KN-202) (в упак. 1шт.) | 06-0327-B REXANT MEET

Тумблер Rexant KN-202 - это двухполюсный переключатель с фиксацией на 6 контактов, предназначенный для надёжного управления двумя цепями переменного тока до 250 В. Устройство подходит для установки на панели оборудования, где важна механическая устойчивость и чёткое позиционирование.

Назначение и область применения

Тумблер Rexant KN-202 используется для переключения между двумя состояниями электрической цепи - например, включения/выключения двух нагрузок одновременно или переключения режимов работы устройства. Он применяется в оборудовании, требующем ручного управления: измерительных приборах, блоках питания, пультах управления, станках, системах освещения, автомобильной и железнодорожной аппаратуре.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 15 А
• Количество контактов: 6 (два полюса по три контакта каждый - ON-ON)
• Тип контактов: два независимых перекидных переключателя (NO/NK - нормально замкнутые и разомкнутые контакты активируются при движении рычага)
• Фиксация положения: механическая - рычаг остаётся в выбранном положении до следующего воздействия
• Тип толкателя: прямоугольный рычаг - удобен для ручного управления
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Монтажный размер: 12,2 × 12,2 × 28,3 мм
• Цвет корпуса: серый
• Способ монтажа: через винты - крепление на панель толщиной 0,8–4 мм

Совместимость и монтаж

Тумблер Rexant KN-202 устанавливается в отверстие диаметром 12,2 мм в панели. Крепится с помощью двух винтов снизу - они затягиваются после прохождения корпуса через отверстие. Подключаются провода к контактным зажимам с помощью отвёртки - рекомендуется использовать медные жилы сечением до 2,5 мм2. Обратите внимание: устройство не имеет световой индикации и не рассчитано на поверхностный монтаж (SMD).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. Сертификация по ГОСТ Р МЭК 61058-1 не указана производителем - при использовании в ответственных системах проверьте соответствие проектным нормам. Применяйте только в помещениях с контролируемой средой - IP30 не защищает от влаги и пыли.

Преимущества

• Чёткая фиксация положений - предотвращает случайное переключение
• Высокий токовый запас - выдерживает нагрузку до 15 А, что достаточно для большинства промышленных задач
• Простая конструкция - минимум деталей, высокая надёжность
• Универсальный форм-фактор - совместим со многими типами панелей и корпусов

Ограничения применения

• Не допускается использование во влажных, пыльных или взрывоопасных средах - степень защиты IP30 недостаточна
• Не подходит для частого переключения более 10 раз в минуту - возможен преждевременный износ контактов
• Не содержит светодиодную индикацию - нельзя определить состояние в темноте без внешнего сигнала
• Не предназначен для постоянного подключения к сети выше 250 В - риск пробоя изоляции

Примеры использования

• Переключение режимов работы тестового стенда: «измерение» / «калибровка»
• Выбор источника питания в автономной системе: сеть / аккумулятор
• Управление двумя группами ламп в мастерской
• Ручной контроль включения/выключения нагревательных элементов на производстве
• Интеграция в бортовые системы автомобилей или спецтехники для переключения функций

Практические советы

• При монтаже используйте пластиковую или металлическую рамку вокруг отверстия - это повысит прочность крепления и защитит корпус от деформации
• Подключайте провода плотно - слабый контакт вызывает нагрев и выход из строя
• Не затягивайте крепёжные винты слишком сильно - можно повредить резьбу внутри корпуса
• Проверяйте соответствие нагрузки: даже при 15 А максимальном значении лучше работать с запасом 20–30%
• Если требуется защита от пыли и влаги - устанавливайте тумблер Rexant KN-202 внутрь герметичного корпуса с уплотнителями
