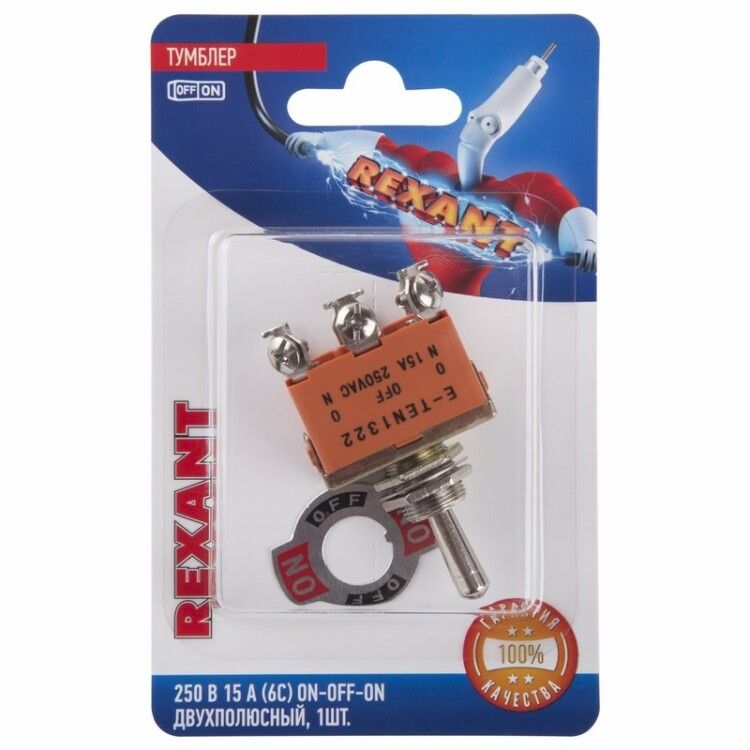

Тумблер 250V 15А (6c) ON-OFF-ON двухполюсный (KN-203) (в упак. 1шт.) | 06-0328-B REXANT MEET

Тумблер Rexant KN-203 - это двухполюсный переключатель с позициями ON-OFF-ON, рассчитанный на работу в сетях до 250 В и током до 15 А. Устройство предназначено для надёжной коммутации цепей в оборудовании, где требуется выбор между двумя активными состояниями, и монтируется прямо на панель без винтов.

Назначение и область применения

Тумблер Rexant KN-203 используется для переключения между двумя рабочими режимами с возможностью полного отключения (OFF). Он подходит там, где важно выбрать один из двух активных путей: например, переключение между источниками питания, направлениями движения двигателя, режимами работы прибора. Применяется в измерительных устройствах, блоках питания, пультах управления, автомобильной и железнодорожной аппаратуре, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: до 250 В переменного тока
• Номинальный ток: 15 А
• Количество контактов: 6 (два полюса, три положения - ON-OFF-ON)
• Тип переключения: механический, перекидной (выключатель с фиксацией в крайних положениях)
• Максимальная толщина панели для монтажа: 4 мм
• Минимальная толщина панели для монтажа: 0,8 мм
• Подключение контактов: винтовые зажимы
• Упаковка: одна единица в блистере

Совместимость и монтаж

Рexant KN-203 монтируется в отверстие круглой формы диаметром 19–20 мм (стандартный размер для таких тумблеров). Крепление происходит за счёт фиксирующей гайки снаружи панели - винты не требуются. Перед установкой проверьте, что толщина панели находится в пределах 0,8–4 мм. Подключение проводов выполняется через винтовые клеммы: каждый полюс имеет три контакта - вход, выход 1, выход 2. Обязательно отключите питание перед подключением.

Преимущества

• Чёткая фиксация в трёх позициях - исключает случайное переключение
• Простая установка без дополнительных креплений
• Высокая долговечность механической части при частом использовании
• Стандартный размер корпуса совместим с большинством панелей и корпусов оборудования
• Надёжные винтовые клеммы обеспечивают прочное соединение даже при вибрациях

Ограничения применения

• Не предназначен для постоянной нагрузки выше 15 А - превышение вызывает перегрев и повреждение контактов
• Не рекомендован для использования в цепях постоянного тока свыше 30 В - риск возникновения дуги
• Не имеет защиты от пыли и влаги (IP-класс не указан) - не подходит для открытых или влажных сред без дополнительного кожуха
• Не следует использовать в условиях сильных ударов или вибраций без демпфирующих элементов

Примеры использования

• Переключение между основным и резервным источником питания в блоке питания
• Выбор направления вращения двигателя в малогабаритных станках
• Режимы работы тестового оборудования: “измерение”, “выкл.”, “калибровка”
• Управление освещением в двух зонах с возможностью выключения
• Коммутация цепей в панелях управления автобусов и спецтехники

Практические советы

• При монтаже используйте отвертку с подходящим жалом - слабый контакт может нагреваться
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить пластиковые детали
• Если устройство будет установлено в металлическом корпусе, убедитесь, что он не замыкает контакты
• Для длительной эксплуатации в условиях вибрации закрепите тумблер Rexant KN-203 дополнительно клеем или хомутом
• Проверяйте соответствие сечения провода - оптимально 0,5–2,5 мм2 для тока 15 А
