Тумблер 250V 15А (6c) (ON)-OFF-(ON) двухполюсный | 36-4172 REXANT MEET

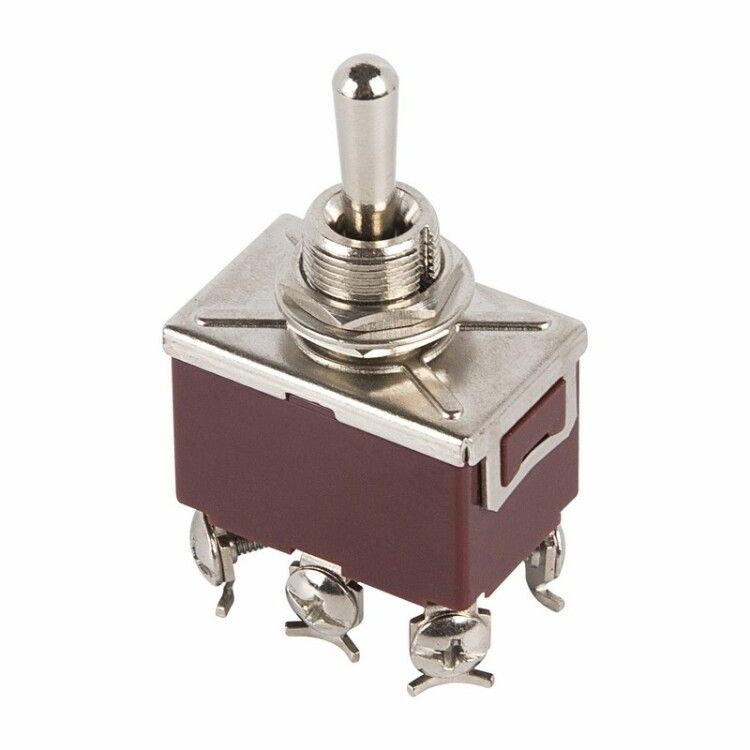

Тумблер 250В 15А (6с) (ON)-OFF-(ON) двухполюсный от Rexant - это механический переключатель для управления двумя электрическими цепями одновременно. Артикулы etm36-4172 и 36-4172 подходят для установки на панели оборудования, где требуется надёжное переключение между двумя активными состояниями через нейтральное OFF.

Назначение и область применения

Этот тумблер используется для коммутации цепей переменного тока до 250 В и током до 15 А. Он позволяет выбрать одно из трёх положений: включено слева - выключено - включено справа. Применяется там, где важно иметь два рабочих режима с возможностью полного отключения.

• Лицевые панели измерительных приборов и блоков питания
• Электроустановки на производстве и в мастерских
• Автомобили, железнодорожный транспорт, спецтехника
• Оборудование с необходимостью ручного выбора между двумя источниками или режимами работы

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество полюсов: 2
• Количество контактов: 4 (две группы по 3 контакта каждая - один общий, два перекидных)
• Механизм: без фиксации - рычаг возвращается в среднее положение при освобождении
• Тип контактов: нормально открытые (НО)
• Контактное сопротивление: ≤ 50 мОм
• Рабочий диапазон температур: от –25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Габариты: 12,2 × 12,2 × 28,3 мм
• Установочный диаметр: 12,2 мм
• Цвет корпуса: серый
• Тип толкателя: прямоугольный рычаг

Совместимость и монтаж

Тумблер 250В 15А (6с) (ON)-OFF-(ON) двухполюсный монтируется на панель с помощью винтов. Установочное отверстие должно соответствовать диаметру 12,2 мм. Толщина панели - от 0,8 до 4 мм. Клеммы для проводов расположены снизу и подключаются винтовым зажимом. Не требует специальных инструментов - достаточно отвёртки.

Подключение: каждый полюс имеет три контакта - общий (C), нормально замкнутый (NC) и нормально разомкнутый (NO). При переводе рычага влево замыкаются контакты одного направления, вправо - второго; в центральном положении все контакты разомкнуты.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищает от попадания воды, брызг или пыли. Поэтому устройство нельзя использовать во влажных помещениях, на улице или в условиях повышенной запылённости. Работает только внутри закрытых корпусов.

Преимущества

• Два независимых полюса позволяют управлять двумя цепями одним движением
• Чёткая механическая работа без самопроизвольного переключения
• Высокий ресурс - 10 тысяч циклов гарантируют долгую службу даже при частом использовании
• Простая установка и замена благодаря стандартному размеру и винтовому креплению
• Надёжное контактное соединение с низким сопротивлением

Ограничения применения

• Не предназначен для постоянного удерживания в крайних положениях - механизм без фиксации
• IP30 исключает использование в условиях влаги, пыли, агрессивных сред
• Не содержит индикации - невозможно определить текущее положение без визуального контроля
• Не рекомендован для нагрузок выше 15 А или напряжений свыше 250 В
• Не совместим с автоматическими системами управления - только ручное управление

Примеры использования

• Переключение между основным и резервным питанием в блоке питания
• Выбор режима работы станка: “ручной” / “выкл.” / “автоматический”
• Управление двумя световыми контурами в автомобиле
• Переключение входных сигналов в тестовом оборудовании

Практические советы

• При монтаже проверьте, чтобы отверстие было точно 12,2 мм - меньшее вызовет повреждение корпуса, большее - люфт и плохую фиксацию
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластиковые контакты
• Не используйте этот тумблер вместо кнопки - он не фиксируется в крайних положениях, поэтому не подходит для длительного включения
• Для внешней видимости положения можно дополнять панель метками “LEFT”, “OFF”, “RIGHT”
• Проверяйте соответствие нагрузки: если ток превышает 15 А - выбирайте другой переключатель
