Тумблер 250V 3А (6c) ON-ON двухполюсный Micro | 36-4020 REXANT MEET

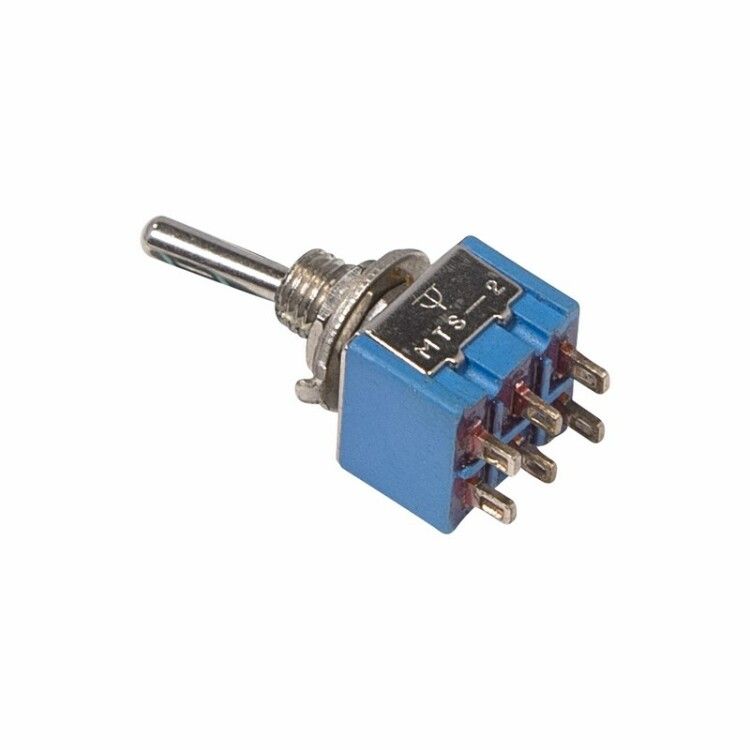

Тумблер Rexant 36-4020 - это компактный двухполюсный переключатель с фиксацией ON-ON, рассчитанный на работу в сетях переменного тока до 250 В и токе до 3 А. Применяется в оборудовании, где важна надёжность и точное позиционирование, например, в измерительных приборах, блоках питания и автомобильной аппаратуре.

Назначение и область применения

Тумблер Rexant 36-4020 используется для включения и выключения двух независимых электрических цепей одновременно. Переключение происходит между двумя устойчивыми положениями - ON-ON, что позволяет выбирать один из двух рабочих режимов. Устройство подходит для установки на лицевые панели оборудования, где требуется механическая коммутация без автоматизации. Часто встречается в промышленных контроллерах, тестовой аппаратуре, системах управления малой мощностью, а также в автономных устройствах на базе автомобилей и железнодорожного транспорта.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А (максимальный импульсный - 6 А)
• Тип переключения: ON-ON (два устойчивых положения)
• Число полюсов: 2
• Число контактов в каждой группе: 3 (включает общий, нормально замкнутый и нормально разомкнутый)
• Фиксация рычага: есть - положение сохраняется без постоянного давления
• Метод монтажа: пайка (без винтовых зажимов)
• Габариты: 6,2 × 6,2 × 13,9 мм
• Установочный диаметр отверстия: 6,2 мм
• Степень защиты: IP30 - защита от твёрдых предметов более 2,5 мм, без защиты от воды
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Тип толкателя: прямоугольный рычаг
• Индикация состояния: отсутствует

Совместимость и монтаж

Тумблер Rexant 36-4020 монтируется в панель через круглое отверстие диаметром 6,2 мм. Толщина панели должна находиться в пределах 0,8–3 мм. Крепление обеспечивается за счёт фланца на корпусе, который зажимается с обратной стороны панели. Подключение проводов выполняется исключительно методом пайки - клеммы не предназначены для быстроразъёмных соединений. После пайки рекомендуется проверить прочность соединений и отсутствие замыканий между выводами. Устройство совместимо с медными проводами сечением до 0,5 мм2.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP30 гарантирует, что внутренние части не доступны для прикосновения пальцами или инструментами толще 2,5 мм, однако он не защищён от влаги и пыли. Не используйте в условиях повышенной влажности, запылённости или воздействии брызг. Напряжение 250 В и ток 3 А соответствуют классу нагрузки для бытовых и промышленных приборов средней мощности.

Преимущества

• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре
• Жесткая фиксация положений исключает случайное переключение
• Высокий ресурс - 10 000 циклов - обеспечивает долгую службу даже при частом использовании
• Двухполюсная конструкция снижает количество элементов в схеме, упрощая сборку
• Поддерживает широкий температурный диапазон, подходящий для работы в неотапливаемых помещениях и на улице (при условии герметичной оболочки)

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• IP30 не допускает использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Отсутствует индикация положения - нельзя определить состояние в темноте или при закрытом кожухе
• Пайка требует наличия паяльника и навыков; невозможно быстрое подключение или замена без демонтажа
• Максимальный ток 3 А - не подходит для управления двигателями, нагревателями свыше 700 Вт

Примеры использования

• Переключение режимов работы в лабораторном осциллографе
• Выбор входного напряжения (110 В / 220 В) в универсальном блоке питания
• Включение/выключение системы подогрева в автоэлектронике
• Коммутация цепей сигнализации в контрольных щитах
• Ручной выбор рабочего канала в диагностическом оборудовании

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 6,2 мм - слишком маленькое вызовет трещины, слишком большое - плохую фиксацию
• При пайке не нагревайте контакты дольше 3 секунд - перегрев повредит пластик и снизит срок службы
• Если устройство будет установлено в металлический корпус, убедитесь, что корпус не замыкает контакты - изоляция внутри тумблера минимальна
• Для увеличения срока службы избегайте частых переключений при максимальной нагрузке - лучше применять реле для больших токов
• Замените тумблер Rexant 36-4020 при появлении хруста, затруднённого движения рычага или потери контакта - это признак износа внутренних механизмов
