Тумблер 250V 3А (3c) ON-OFF-ON однополюсный Micro | 36-4011 REXANT MEET

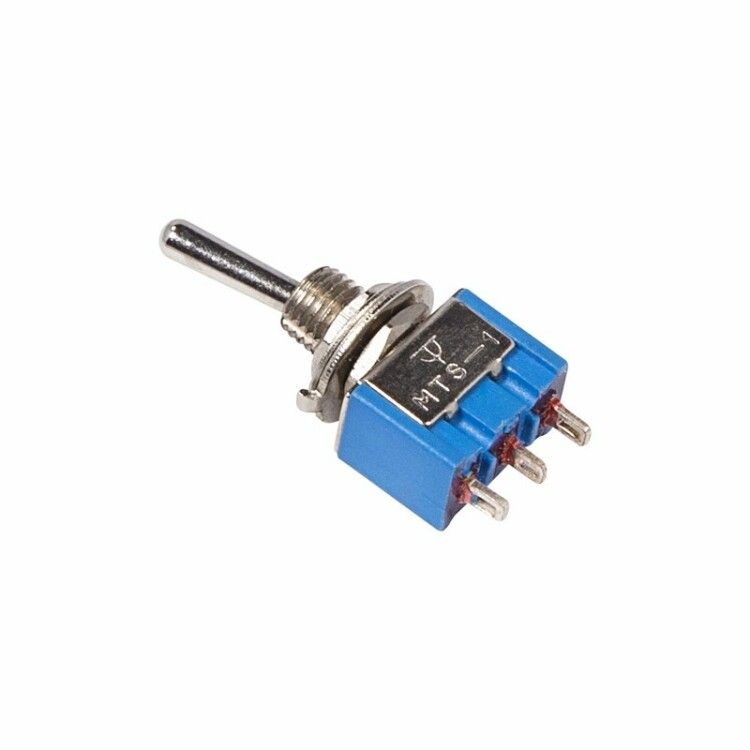

Тумблер REXANT MTS-103 — однополюсный переключатель с тремя положениями (ON-OFF-ON), предназначенный для коммутации слаботочных цепей переменного тока до 250 В и 3 А. Устройство рассчитано на встраивание в панели оборудования, где требуется надёжное и механически зафиксированное управление режимами работы. Артикул 36-4011 соответствует сериям, применяемым в промышленной автоматизации, диагностическом оборудовании и автотранспорте.

Назначение и область применения

Тумблер REXANT MTS-103 используется для переключения между двумя рабочими состояниями с возможностью полного отключения (ON-OFF-ON). Применяется там, где необходимо выбрать один из двух активных режимов, например: включение/выключение источника питания, переключение между двумя нагрузками, смена полярности или режима работы устройства.

• Измерительные приборы и тестовое оборудование
• Блоки питания и преобразователи
• Электроустановки на производстве
• Автомобили, железнодорожные системы, спецтехника
• Панели управления с ограниченным пространством

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Число полюсов: 1
• Число контактов: 3 (два входящих, один общий)
• Тип переключения: ON-OFF-ON (центральное выключенное положение)
• Фиксация положений: механическая, с ощутимым щелчком
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочая температура: от –25 °C до +85 °C
• Ресурс: 10 000 циклов включения/выключения
• Диаметр отверстия для монтажа: 6,2 мм
• Высота: 13,9 мм
• Глубина установки: 14 мм
• Толщина панели: 0,8–3 мм
• Материал корпуса: металл, синий цвет
• Материал рычага: хромированный металл
• Подключение: пайка
• Конструкция: прямоугольная линза, плоский толкатель
• Индикация: отсутствует
• Безгалогенная конструкция: да

Совместимость и монтаж

Тумблер MTS-103 устанавливается в отверстие диаметром 6,2 мм. Крепится с помощью комплектного крепёжного кольца и гайки — винты не требуются. Подходит для панелей толщиной от 0,8 до 3 мм. После установки контакты паяются непосредственно к печатной плате или проводам. Монтаж допускается только на жестких поверхностях. Недопустимо использование в условиях вибрации выше нормы без дополнительной фиксации.

Обратите внимание: тип подключения — исключительно пайка. Разъёмные соединения (например, клеммы) не поддерживаются конструкцией.

Безопасность и стандарты

Тумблер REXANT MTS-103 соответствует требованиям безопасности для бытового и промышленного оборудования. Степень защиты IP30 обеспечивает защиту от крупных твёрдых частиц, но не предохраняет от влаги, пыли или брызг. Не предназначен для использования во взрывоопасных средах, на открытом воздухе или в помещениях с повышенной влажностью. Галогены в составе отсутствуют — материал безопасен для экологически чувствительных систем.

Преимущества

• Механическая фиксация трёх положений снижает риск случайного переключения
• Металлический корпус обеспечивает прочность и долговечность
• Небольшие габариты позволяют использовать устройство в плотно упакованном оборудовании
• Ресурс 10 000 циклов гарантирует работу в течение нескольких лет при регулярном использовании
• Синий корпус и хромированный рычаг обеспечивают контрастную визуальную идентификацию

Ограничения применения

• Не подходит для постоянного тока выше 3 А — возможна дуга и оплавление контактов
• IP30 не защищает от влаги, пыли, масла — запрещено применение в сырых, грязных или агрессивных средах
• Запрещена установка в зонах с частыми ударными нагрузками без демпфирования
• Нет светодиодной индикации — невозможно визуально определить текущее состояние без внешнего указателя
• Пайка — единственный способ подключения; нельзя заменить на клеммники или быстроразъёмные соединения

Примеры использования

• Переключение между основным и резервным источником питания в лабораторном осциллографе
• Выбор режима работы: “работа” / “останов” / “диагностика” на пульте контроля станка
• Включение/выключение и смена направления движения в малогабаритном приводе
• Управление питанием в автомобильной электронике (например, в бортовой сети с двумя режимами)
• Локальный выключатель в испытательном стенде для временного отключения цепи

Практические советы

• При монтаже проверьте точность диаметра отверстия — 6,2 мм — чтобы избежать люфта или деформации корпуса
• При пайке используйте термостойкий паяльник (не более 300 °C) и не нагревайте контакты дольше 3 секунд — перегрев может повредить внутренние механизмы
• Если устройство будет установлено на вибрирующей поверхности, закрепите его дополнительно клеем или резиновым кольцом
• Не используйте тумблер для управления мощными нагрузками (>3 А) даже кратковременно — это снизит срок службы
• При необходимости индикации состояния добавьте внешний LED-индикатор рядом с тумблером REXANT MTS-103
