Тумблер 250V 3А (3c) ON-ON однополюсный Micro | 36-4010 REXANT MEET

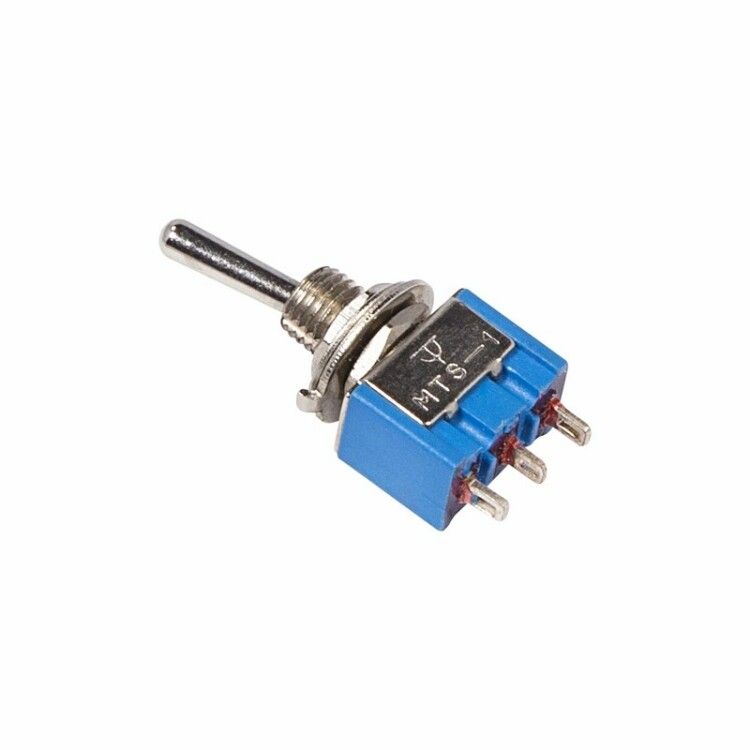

Тумблер REXANT MTS-102 - это однополюсный переключатель типа ON-ON с тремя контактами, предназначенный для коммутации цепей переменного тока до 250 В. Устройство рассчитано на работу в условиях ограниченной защищённости, монтируется методом пайки и подходит для установки на панели оборудования с толщиной от 0,8 мм. Простая, надёжная конструкция делает его популярным решением в измерительных приборах, блоках питания и автомобильной аппаратуре.

Назначение и область применения

Тумблер REXANT MTS-102 используется для включения и выключения одной электрической цепи между двумя состояниями - ON-ON. Это значит, что при переводе рычага в одно крайнее положение замыкается одна пара контактов, в другое - вторая. Цель - выбрать один из двух рабочих режимов, например: включить/выключить питание, переключить источник сигнала или изменить режим работы устройства.

Подходит для установки в:

• измерительные приборы и тестеры;
• блоки питания малой мощности;
• электроустановки на производстве;
• бортовые системы легковых и грузовых автомобилей;
• устройства железнодорожного транспорта;
• другую аппаратуру, где требуется механический переключатель с фиксацией.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип тока: переменный (AC)
• Количество контактов: 3 (1 вход, 2 выхода)
• Количество контактных групп: 1
• Тип переключения: ON-ON (двухпозиционный, без нейтрального положения)
• Фиксация положений: есть - рычаг остаётся в выбранном состоянии
• Метод подключения: пайка (не предусмотрены клеммы или разъёмы)
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Конструкция толкателя: прямоугольный рычаг
• Габариты: 6,2 × 6,2 × 13,9 мм
• Цвет корпуса: серый
• Установочный диаметр отверстия: 6,2 мм

Совместимость и монтаж

Тумблер MTS-102 устанавливается в отверстие диаметром 6,2 мм в панели толщиной от 0,8 до 3 мм. Крепление происходит за счёт зажимных лапок на корпусе - винты не требуются. После установки контакты паяются непосредственно к печатной плате или проводам.

Внимание: поскольку монтаж исключительно паяльный, устройство нельзя использовать в системах с быстроразъёмными соединениями. Также не рекомендуется применять в средах с частыми вибрациями без дополнительной фиксации - возможен самопроизвольный сдвиг рычага.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не предохраняет от попадания пыли, брызг или влаги. Устройство не предназначено для открытого монтажа в сырых, пыльных или агрессивных средах. Работает в рамках норм для внутреннего использования в закрытых корпусах.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая надёжность
• Чёткая фиксация в обоих положениях - исключает случайное переключение
• Малые габариты позволяют использовать в плотно укомплектованной аппаратуре
• Высокий ресурс - 10 000 циклов достаточно для большинства промышленных задач
• Широкий температурный диапазон - работает даже в холодных помещениях и нагреваемых блоках

Ограничения применения

• Не подходит для цепей постоянного тока - указано только для переменного (AC)
• Нет индикации положения - невозможно определить состояние визуально без внешней подсветки
• IP30 - не допускается использование во влажных, пыльных или наружных условиях
• Пайка вместо клемм - требует наличия паяльника и навыков; не подходит для частой замены
• Нет встроенной защиты от перегрузок - необходимо использовать с внешними предохранителями

Примеры использования

• Переключение между основным и резервным источником питания в лабораторном оборудовании
• Выбор режима работы: “нормальный” / “диагностический” в диагностических приборах
• Включение/выключение подсветки в пульте управления
• Переключение каналов в аналоговой аудиоаппаратуре
• Ручной выбор направления движения в малогабаритных механизмах

Практические советы

• При монтаже убедитесь, что отверстие точно соответствует 6,2 мм - слишком маленькое вызовет трещины в корпусе, слишком большое - плохую фиксацию
• При пайке используйте низкую температуру (до 260 C) и время воздействия не более 3 секунд - перегрев повредит внутренние контакты
• Не затягивайте провода слишком сильно - они должны свободно входить в контактную площадку, чтобы не деформировать выводы
• Если устройство будет установлено в вибрирующей среде (например, в авто), дополнительно закрепите корпус клеем или хомутом
• Для контроля состояния включенного режима добавьте внешний светодиодный индикатор - внутри MTS-102 он отсутствует
