Выключатель клавишный 250В 6А (3с) ON-OFF-ON черн. с нейтралью Mini (RWB-205 SC-768) Rexant 36-2145 MEET

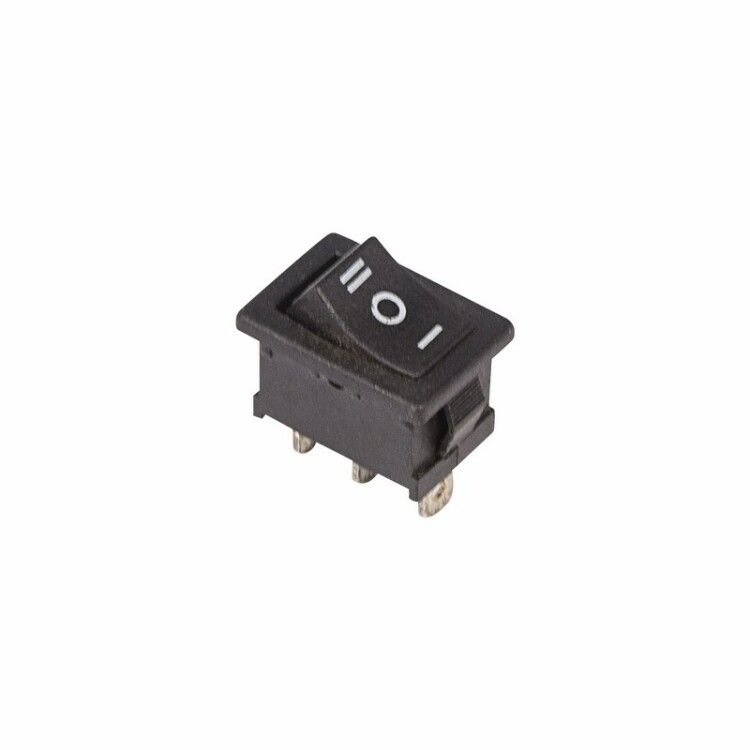

Выключатель клавишный 250В 6А (3с) ON-OFF-ON черный с нейтралью Mini от Rexant — компактное устройство с трёхпозиционным переключением для управления цепями переменного тока. Артикулы etm36-2145 и 36-2145 подходят для встраивания в оборудование с ограниченным пространством, где важна надёжная коммутация без индикации.

Назначение и область применения

Этот выключатель используется для переключения между двумя рабочими состояниями через нейтральное положение OFF. Он подходит для установки в устройствах, требующих выбора режима работы: сетевые фильтры, удлинители, аудио- и видеооборудование, блоки питания, промышленные панели управления. Благодаря компактному размеру и способу монтажа, часто применяется в бытовой и малогабаритной электронике.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF-ON (три устойчивых положения)
• Количество контактных групп: одна
• Количество контактов в группе: три (центральный — общий, два боковых — выходы)
• Фиксация положений: есть — клавиша защёлкивается в каждом состоянии
• Индикация: отсутствует
• Рабочая температура: от –25 °C до +85 °C
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 25,81 × 21 × 24 мм
• Цвет корпуса: чёрный
• Тип толкателя: переключатель (рокер)
• Конструкция линзы: квадратная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель 250В 6А (3с) ON-OFF-ON черный с нейтралью Mini монтируется методом пайки выводов на печатную плату. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Отсутствие винтовых зажимов исключает необходимость дополнительных креплений. Пайка должна выполняться с соблюдением температурного режима — не превышать допустимую температуру пайки, чтобы не повредить пластиковые элементы. Посадочное отверстие должно точно соответствовать габаритам корпуса — 25,81×21 мм. Не рекомендуется использовать с механическими рычагами или внешними силовыми воздействиями — клавиша рассчитана на ручное управление.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электрооборудование. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги, пыли или агрессивных сред. Не предназначено для использования во взрывоопасных зонах, на улице или в условиях повышенной запылённости. Температурный диапазон –25…+85 °C позволяет применять его в большинстве indoor-приложений, включая холодные склады и нагреваемые корпуса.

Преимущества

• Трёхпозиционная схема ON-OFF-ON позволяет выбирать один из двух активных режимов без постоянного замыкания цепи
• Компактные размеры позволяют использовать в плотно укомплектованной аппаратуре
• Надёжная фиксация каждого положения предотвращает самопроизвольное переключение
• Пайка вместо клемм снижает риск плохого контакта при длительной эксплуатации
• Высокий ресурс — 10 000 циклов — обеспечивает долговечность даже при частом использовании

Ограничения применения

• Не подходит для цепей постоянного тока — только переменный ток до 250 В
• IP30 не защищает от влаги, пыли, химических веществ — нельзя использовать вне закрытых корпусов
• Отсутствует светодиодная индикация — невозможно определить текущее состояние без внешнего контроля
• Только пайка — невозможен быстрый демонтаж или замена без паяльника
• Не рассчитан на нагрузки выше 6 А — превышение вызывает перегрев и выход из строя

Примеры использования

• Выбор режима работы в сетевом фильтре: «Работа» / «Выкл» / «Защита от скачков»
• Переключение входного сигнала в аудиоусилителе: «Линейный» / «Выкл» / «Bluetooth»
• Режимы питания в тестовом оборудовании: «Постоянное» / «Выкл» / «Импульсное»
• Управление двумя источниками в блоке питания: «Сеть» / «Выкл» / «Аккумулятор»

Практические советы

• При пайке используйте жало паяльника мощностью не более 40 Вт и время нагрева не более 3 секунд на каждый вывод — перегрев деформирует корпус
• Проверьте соответствие диаметра отверстия в панели: он должен быть чуть больше 21 мм, чтобы клавиша свободно проходила, но не болталась
• Не используйте этот выключатель там, где возможны вибрации — фиксация не гарантирует сохранение положения при сильном механическом воздействии
• Для проверки работоспособности перед сборкой прозвоните контакты мультиметром: при переводе клавиши влево/вправо должны замыкаться пары центрального контакта с каждым из боковых
• Если нужна индикация состояния — подключите внешний LED через резистор, так как встроенной подсветки нет
