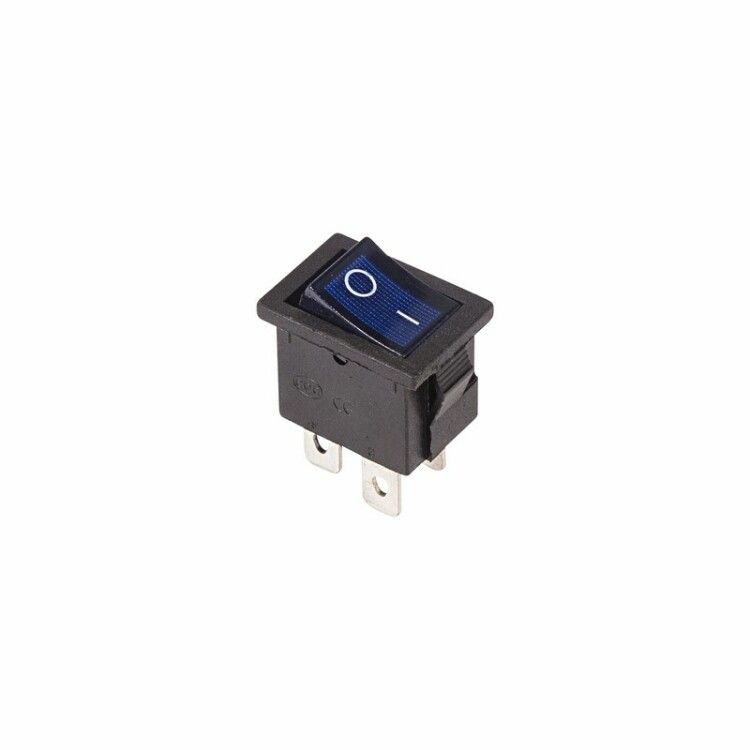

Выключатель клавишный 250В 6А (4с) ON-OFF син. с подсветкой Mini (RWB-207 SC-768) Rexant 36-2191 MEET

Выключатель клавишный 250В 6А (4с) ON-OFF синий с подсветкой Mini от Rexant (арт. 36-2191) - компактное устройство для ручного включения и выключения электрических цепей с индикацией состояния через светодиодную подсветку. Подходит для установки на панели оборудования, где важна видимость и надёжность управления.

Назначение и область применения

Выключатель 250В 6А (4с) ON-OFF синий с подсветкой Mini используется для коммутации слаботочных и силовых цепей переменного тока. Применяется там, где необходимо четко контролировать включение/выключение устройства: в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, пультах управления, автомобильной электронике, тестовых стендах и промышленных панелях.

Технические характеристики

• Рабочее напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип тока: Переменный (AC)
• Подсветка: Да, светодиодная (LED), синяя
• Фиксация: Механическая, двухпозиционная ON-OFF
• Количество постов: 2
• Тип кнопки: Плоская, прямоугольная линза
• Цвет кнопки: Синий
• Степень защиты: IP30 - защита от доступа пальцами и крупными частицами, без защиты от воды
• Габариты: 25,73 × 20,9 × 24,5 мм
• Способ монтажа: Пайка (без винтовых соединений)
• Контактное сопротивление: ≤ 35 мОм
• Предел кратковременной устойчивости: 1500 В AC до 1 минуты
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество переключающих контактов: 0 - работает как однополюсный SPST (одиночный переключатель)

Совместимость и монтаж

Выключатель Rexant 36-2191 монтируется исключительно методом пайки. Он не имеет крепёжных отверстий или защёлок - устанавливается в подготовленное отверстие в панели толщиной от 0,8 до 3 мм. Удерживается за счёт фланца и плотного посадочного соединения. Контакты предназначены для прямой пайки проводов или подключения плоских клемм. Не совместим с разъёмами типа Faston или клеммниками. Убедитесь, что диаметр отверстия соответствует габаритам корпуса - не менее 20,9 мм по ширине и 24,5 мм по высоте.

Безопасность и стандарты

Устройство рассчитано на работу в условиях, где нет воздействия брызг, пыли или влаги. IP30 обеспечивает базовую защиту от прикосновений, но не подходит для открытых площадок, влажных помещений или на улице. Предельное напряжение 1500 В допускается только кратковременно - не более одной минуты - и не является рабочим режимом. Не используйте в цепях постоянного тока выше 250 В.

Преимущества

• Яркая синяя LED-подсветка позволяет легко определить состояние включения даже в темноте
• Компактные размеры подходят для плотной компоновки внутри корпусов
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Жесткая фиксация предотвращает случайное переключение
• Простая пайка уменьшает время сборки и исключает необходимость в специальных креплениях

Ограничения применения

• Не применяйте в средах с повышенной влажностью, пылью или агрессивными веществами - IP30 недостаточен
• Не использовать в цепях постоянного тока выше 250 В
• Недопустимо применение в качестве автоматического выключателя или защиты от перегрузки
• Отсутствие клеммных соединений требует наличия навыков пайки
• Не рекомендован для частого механического переключения (более 1000 циклов в час) - срок службы ограничен конструкцией

Примеры использования

• Включение/выключение USB-зарядных станций и сетевых фильтров
• Управление питанием аудиоусилителей и студийного оборудования
• Панель управления в автоэлектронике (например, вспомогательные светильники)
• Локальные выключатели на испытательных стендах и учебном оборудовании
• Индикация состояния в бытовых приборах с миниатюрной панелью

Практические советы

• При пайке соблюдайте температурный режим - не превышайте 260 C и не задерживайте жало более 3 секунд на одном выводе
• Проверьте глубину посадки перед окончательной фиксацией - выступающая часть должна быть заподлицо с поверхностью панели
• Для долговечности избегайте ударных нагрузок на клавишу - она не предназначена для частого нажатия рукой с большой силой
• Если нужна защита от внешней среды - устанавливайте выключатель внутрь герметичного корпуса
• При использовании нескольких экземпляров 36-2191 на одной плате - учтите расстояние между отверстиями: минимальный шаг - 30 мм по центрам
