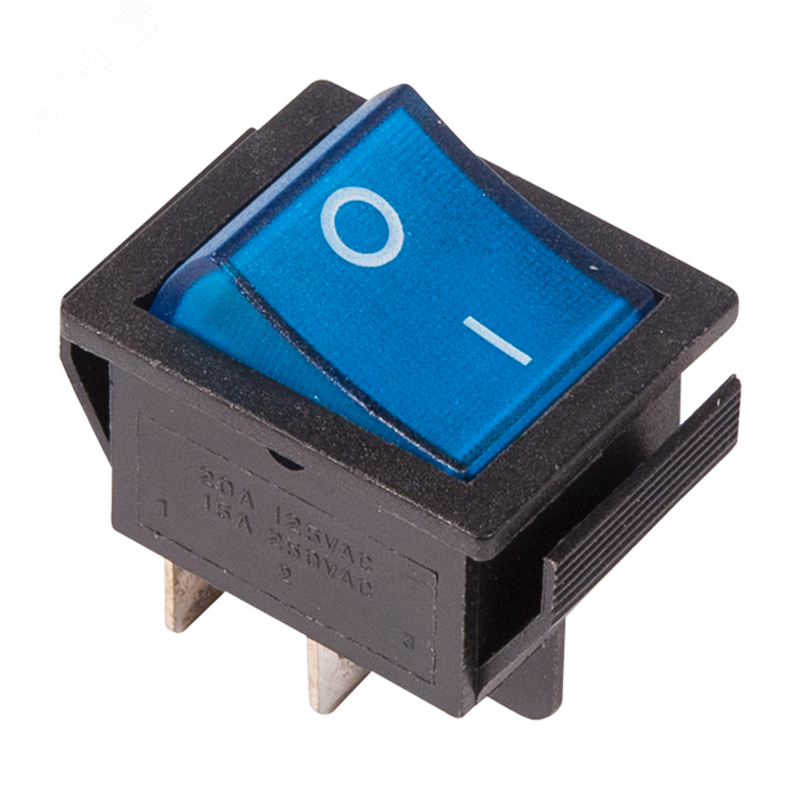

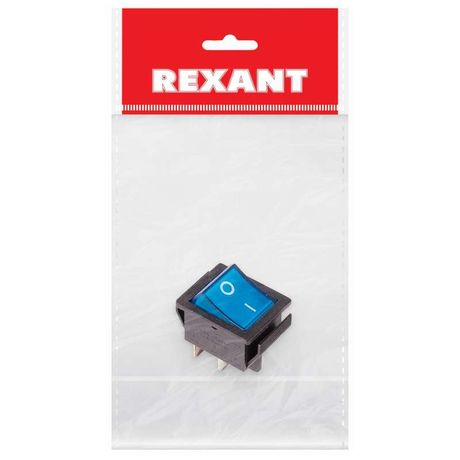

Выключатель клавишный 250V 16А (4с) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) Индивидуальная упаковка 1 шт, REXANT - 36-2331-1 MEET

Выключатель клавишный 250V 16А (4с) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) - это двухпозиционный коммутирующий элемент для управления электрическими цепями переменного тока. Благодаря синей подсветке и надежной фиксации, он удобен для работы в условиях ограниченной видимости и часто используется в бытовых и промышленных устройствах. Артикулы RWB-502, SC-767 и IRS-201-1 указывают на один и тот же продукт, представленный в индивидуальной упаковке.

Назначение и область применения

Выключатель клавишный 250V 16А (4с) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) предназначен для включения и отключения электрических цепей с напряжением до 250 В и током до 16 А. Он применяется в качестве компонента в оборудовании, где требуется четкая визуальная индикация состояния: сетевые фильтры, удлинители, аудио- и видеоустройства, блоки питания, контрольные панели, оборудование для производства и автомобильная электроника.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 16 А
• Тип переключения: ON-OFF (двухпозиционный)
• Подсветка: да, светодиодная (LED), синего цвета
• Форма линзы: прямоугольная
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: пайка выводов к печатной плате
• Габариты: 43,19 × 35 × 27,5 мм
• Цвет корпуса: синий
• Количество постов: 2 (однополюсный, двойной контакт)
• Тип фиксации: механическая, с защелкой

Совместимость и монтаж

Выключатель клавишный 250V 16А (4с) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) монтируется методом пайки. Его выводы предназначены для установки в отверстия печатной платы. Устройство не требует винтового крепления - достаточно вставить его в подготовленное отверстие в панели толщиной от 0,8 до 3 мм и зафиксировать защелкой. Перед монтажом проверьте соответствие габаритов отверстия: внешние размеры выключателя составляют 43,19×35 мм, поэтому отверстие должно быть чуть меньше этих значений для плотной посадки. Не используйте этот выключатель в сборках с высокой вибрацией - фиксация защелкой может ослабнуть.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II (двойная изоляция). Степень защиты IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - применение допускается только внутри закрытых корпусов. Напряжение 250 В и ток 16 А соответствуют нормам для бытовой и легкой промышленной нагрузки. Не рекомендуется использовать в цепях с индуктивными или емкостными нагрузками выше указанного порога - возможна дуга и преждевременный износ контактов.

Преимущества

• Яркая синяя LED-подсветка позволяет легко определить состояние включения даже в темноте
• Устойчивая фиксация защелкой исключает самопроизвольное выпадение при монтаже
• Прямоугольная форма линзы совместима со стандартными панельными cut-outs
• Два поста обеспечивают надежную коммутацию одной цепи с разрывом обоих проводов (L/N)
• Индивидуальная упаковка снижает риск повреждения при транспортировке и хранении

Ограничения применения

• Не предназначен для использования во влажных средах, на улице или в помещениях с повышенной запыленностью - IP30 недостаточен
• Запрещено применять в цепях постоянного тока (DC) - спецификация рассчитана только на AC
• Не подходит для монтажа в панелях толще 3 мм - защелка не сможет надежно зацепиться
• Пайка требует точечного нагрева; длительное воздействие тепла (>5 сек) может повредить внутреннюю пластиковую конструкцию
• Не рекомендован для частого переключения более 10 раз в минуту - срок службы контактов снизится

Примеры использования

• Сетевой фильтр с индикацией включения
• Удлинитель с кнопкой включения/выключения и подсветкой
• Блок питания компьютера или сервера
• Контрольная панель станка с функцией аварийного отключения
• Автомобильный адаптер зарядки с индикацией состояния
• Аудиоусилитель или проигрыватель с управлением питанием

Практические советы

• При пайке используйте жало мощностью не более 40 Вт и время нагрева не более 3–4 секунд на каждый вывод
• Перед установкой проверьте, что отверстие в панели не имеет зазубрин - они могут повредить защелку
• Если выключатель установлен в металлический корпус, убедитесь, что его корпус не замыкает на массу - изоляция между корпусом и контактами не рассчитана на высокие потенциалы
• Для долговечности не подключайте к нему нагрузки близкие к предельным 16 А - лучше оставляйте запас 20%
• При замене старого аналогичного выключателя - сравните размеры и тип крепления: RWB-502, SC-767 и IRS-201-1 взаимозаменяемы, но другие модели могут отличаться по форме или глубине
