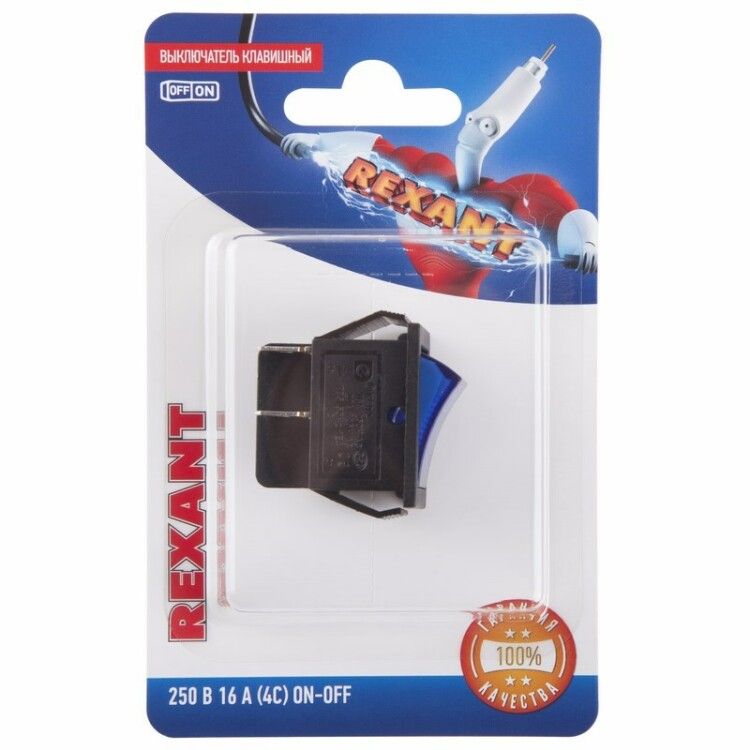

Выключатель клавишный 250V 16А (4с) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) (в упак. 1шт.) | 06-0306-B REXANT MEET

Выключатель клавишный 250 вольт 16 ампер (4 контакта) ON-OFF синий с подсветкой (RWB-502, SC-767, IRS-201-1) - это двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для управления питанием устройств в бытовых и промышленных системах. Выключатель RWB-502 легко монтируется на панели и подключается пайкой, что делает его удобным решением для сборки оборудования.

Назначение и область применения

Выключатель RWB-502 используется для включения и отключения электрических цепей переменного тока до 250 В и током до 16 А. Он подходит для установки в устройствах, где требуется визуальная индикация состояния: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, контрольные панели, оборудование для производства и автомобильная электроника. Два положения «ON/OFF» обеспечивают надёжное управление питанием, а подсветка позволяет определить состояние выключателя даже в темноте.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 16 А
• Тип тока: Переменный (AC)
• Количество контактов: 4 (две пары - одна НО, одна НЗ, но в данной модели они не задействованы)
• Количество постов: 2 (двухполюсный выключатель)
• Тип кнопки: С фиксацией (рокер)
• Подсветка: Да, светодиодная (LED)
• Цвет корпуса: Синий
• Габариты: 43,19 × 35 × 27,5 мм
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Способ монтажа: Пайка
• Тип клеммы: Плоская, ширина 6,6 мм
• Материал линзы: Прямоугольная, прозрачная

Совместимость и монтаж

Выключатель RS-201-1 монтируется методом пайки - он не требует винтов или зажимов. Устанавливается в отверстие прямоугольной формы в панели толщиной от 0,8 до 3 мм. Конструкция рассчитана на поверхностный монтаж, поэтому не подходит для крепления через болты или защёлки. После установки выводы необходимо пропаять к печатной плате или проводам. Обратите внимание: контакты не имеют пометок «NO/NC» - все четыре контакта внутри соединены как две пары, но в этой версии используются только два (для однополярного включения). Для правильного подключения проверьте схему производителя или используйте тестер.

Безопасность и стандарты

Выключатель RWB-502 соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP30 предотвращает случайный контакт с токоведущими частями, но не обеспечивает защиту от пыли и брызг воды - не применять во влажных средах, на улице или в помещениях с высокой влажностью. Температурный режим работы указан неявно; исходя из типичных значений для аналогов, допустимый диапазон - от –25C до +70C. Не использовать в условиях постоянных ударов, вибраций или воздействия химически активных веществ.

Преимущества

• Интегрированная LED-подсветка даёт четкий визуальный сигнал состояния «вкл./выкл»
• Устойчивая фиксация клавиши - не самопроизвольно переключается
• Компактные габариты позволяют устанавливать в плотно укомплектованные корпуса
• Пайка вместо клемм снижает риск плохого контакта при длительной эксплуатации
• Синий цвет клавиши повышает контрастность и эргономичность интерфейса

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 16 А - возможен перегрев и выход из строя
• IP30 не защищает от влаги, пыли, агрессивных сред - запрещено использование в цехах с высокой запылённостью, на улице, в банях, кухнях без дополнительной герметизации
• Отсутствие клемм - нельзя просто подключить провода без пайки или переходника
• Не совместим с автоматическими системами управления - только ручное управление
• Четыре контакта не реализуют функцию перекидного переключателя - в данном исполнении работают только два

Примеры использования

• Сетевой фильтр с индикацией включения
• Блок питания компьютера или сервера
• Аудиоусилитель с встроенной индикацией питания
• Контрольная панель станка с ручным включением
• Автомобильный адаптер зарядки USB
• Электронный ящик для инструментов с подсветкой

Практические советы

• При пайке соблюдайте температуру не более 260 C и время нагрева не более 3–5 секунд на каждый вывод - чтобы не повредить пластик корпуса
• Проверьте толщину панели перед сверлением - она должна быть 0,8–3 мм, иначе выключатель не будет плотно сидеть
• Если выключатель RWB-502 заменяет старую модель, сравните размеры: 43,19×35 мм - стандартный размер, совместим с большинством аналогов типа SC-767 и IRS-201-1
• Для долговечности не переключайте часто при максимальной нагрузке - лучше использовать для редких операций включения/отключения
• При использовании в закрытых корпусах убедитесь, что тепло от светодиода не вызывает перегрев соседних компонентов
