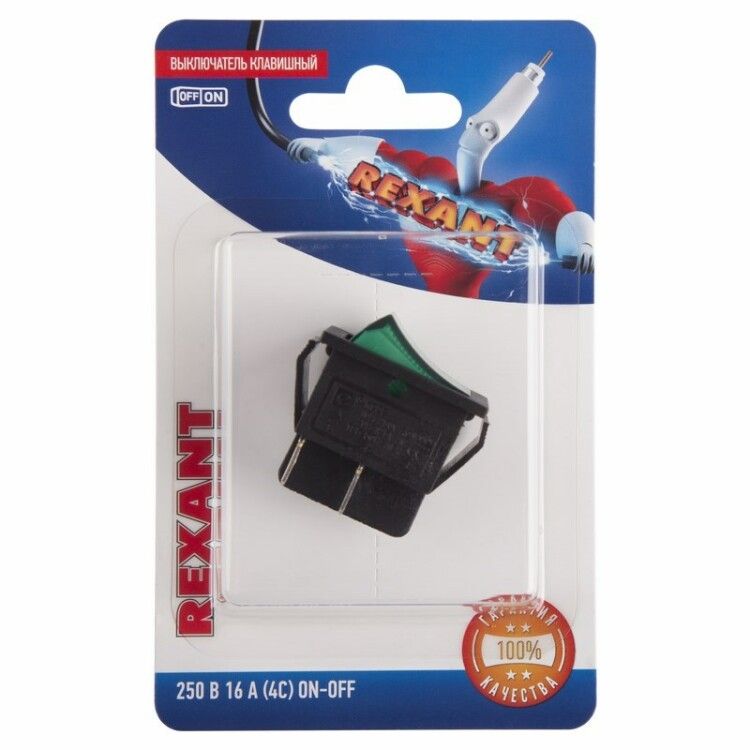

Выключатель клавишный 250V 16А (4с) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) (в упак. 1шт.) | 06-0304-B REXANT MEET

Выключатель клавишный 250 вольт 16 ампер (4 контакта) ON-OFF зеленый с подсветкой (RWB-502, SC-767, IRS-201-1) - это двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для управления питанием устройств в бытовых и промышленных системах. Выключатель RWB-502 подходит для установки в корпуса оборудования, где требуется визуальный контроль состояния включения.

Назначение и область применения

Выключатель RWB-502 используется для включения и отключения электрических цепей переменного тока до 250 В и током до 16 А. Он применяется в устройствах, где важна наглядность состояния работы: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, медицинское оборудование, автоматические станки и автомобильная электроника. Два поста позволяют одновременно разрывать две цепи - например, фазу и ноль, или управлять двумя нагрузками.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 16 А
• Количество переключающих контактов: 2 (2PSTO - два полюса, один контакт)
• Количество нормально замкнутых контактов: 0
• Тип кнопки: с фиксацией (клавишный/рокерный механизм)
• Подсветка: светодиодная, зеленая
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Габариты: 43,19 × 35 × 27,5 мм
• Способ подключения: пайка (клеммы 6,6 мм)
• Цвет клавиши: зеленый
• Форма линзы: прямоугольная

Совместимость и монтаж

Выключатель RS-201-1 монтируется в панель толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса - рекомендуется использовать шаблон с размерами 40×32 мм. Поскольку монтаж выполняется методом пайки, необходимо обеспечить доступ к печатной плате или клеммным колодкам. Устройство не требует крепления винтами, что ускоряет сборку. Клеммы имеют ширину 6,6 мм - совместимы с большинством стандартных быстроразъемных соединений и проводами сечением до 2,5 мм2.

Безопасность и стандарты

Выключатель RWB-502 соответствует требованиям безопасности для внутренней установки в оборудовании класса II. IP30 не обеспечивает защиту от пыли и брызг - не используйте его во влажных средах, на улице или в условиях повышенной запыленности. Температурный режим эксплуатации не указан производителем - рекомендуется применять в пределах +5C…+40C, чтобы избежать деформации пластика и снижения надежности контактов.

Преимущества

• Зеленая подсветка четко указывает на состояние “включено” - удобно в темноте или при сложном расположении оборудования
• Двухполюсная конструкция позволяет полностью отключать цепь (фаза + ноль)
• Устойчивый механический ход клавиши с фиксацией - исключает случайное отключение
• Небольшие габариты позволяют устанавливать в плотно укомплектованные корпуса
• Пайка вместо клемм уменьшает риск окисления контактов и повышает долговечность

Ограничения применения

• Не подходит для постоянной работы при токе выше 16 А - возможен перегрев и оплавление контактов
• IP30 не защищает от влаги - нельзя использовать в помещениях с высокой влажностью (бани, прачечные, холодильные камеры)
• Отсутствие винтового крепления делает невозможным демонтаж без удаления пайки
• Не рассчитан на частые переключения более 10 000 раз - не подходит для аппаратов с интенсивным использованием (например, тестовые стенды)
• Не совместим с постоянным током (DC) - использование на DC может вызвать дугу и выход из строя

Примеры использования

• Сетевой фильтр с USB-портами - управление питанием всей группы розеток
• Индустриальный контроллер - включение/выключение модулей питания
• Аудиоусилитель - визуальное отображение рабочего состояния
• Автомобильный зарядное устройство - индикация активного режима
• Лабораторный источник питания - безопасное отключение при обслуживании

Практические советы

• При пайке соблюдайте температуру не выше 260 C и время воздействия не более 3 секунд - перегрев разрушает пластик и выводы
• Проверьте посадочное отверстие перед монтажом - слишком маленькое отверстие может треснуть корпус
• Для увеличения срока службы не допускайте попадания металлической стружки или пыли внутрь механизма
• Если выключатель установлен в металлический корпус, убедитесь, что он не замыкает между собой клеммы
• При замене старого аналога - проверьте соответствие числа контактов и типа подключения; модели SC-767 и IRS-201-1 являются прямыми аналогами RWB-502
