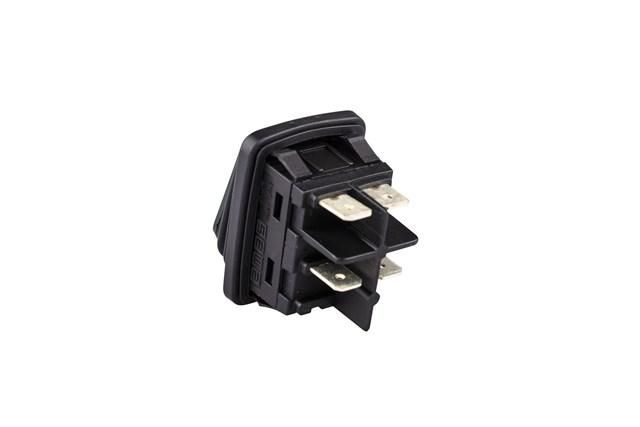

Выключатель с подсветкой 2НО IP65 зел. EMAS A54B1Y11

Выключатель клавишный EMAS a54b1y11 - компактное устройство с двумя нормально открытыми контактами, защищённое по классу IP65, предназначенное для надёжной коммутации цепей управления в условиях запылённости и повышенной влажности. Подходит для автоматизации оборудования, где требуется механическое управление через упоры.

Назначение и область применения

Выключатель клавишный EMAS a54b1y11 используется для включения и отключения электрических цепей при физическом контакте с движущимся элементом - например, упором на конвейере, станке или шлюзе. Клавиша активируется давлением, что делает его идеальным для автоматических систем, где нужна точная синхронизация с перемещением детали. Применяется в промышленной автоматике, логистике, пищевой и фармацевтической промышленности.

Технические характеристики

• Количество контактов: 2 нормально открытых (NO)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 16 А
• Защита: IP65 - полная герметичность от пыли, защита от струй воды с любого направления
• Габариты: 30 × 22 мм
• Подсветка: есть (индикация состояния включения)
• Тип подключения: клеммы (без проводов на корпусе)
• Цвет корпуса: зелёный, клавиша - чёрная
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 50 000 срабатываний при нагрузке 16 А/250 В
• Изоляционное сопротивление: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Рабочая влажность: до 80%

Совместимость и монтаж

Установка выключателя клавишного EMAS a54b1y11 требует сверления отверстия 30×22 мм в панели. Устройство фиксируется с помощью двух байонетных замков на корпусе - достаточно повернуть его на 90° после вставки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для обеспечения долгой службы рекомендуется избегать перегрузок и использовать в среде с температурой от -25C до +55C. Подсветка работает при любом состоянии контактов - она питается от сети, к которой подключен выключатель.

Безопасность и стандарты

Выключатель соответствует стандартам TS 1472 и EN 61058-1, которые регламентируют безопасность и надёжность бытовых и аналогичных электромеханических выключателей. Диэлектрическая прочность и изоляция обеспечивают защиту от пробоя даже при кратковременных скачках напряжения.

Преимущества

• Высокая степень защиты IP65 позволяет применять в сырых, пыльных и агрессивных средах
• Долгий механический ресурс снижает частоту замены и затраты на обслуживание
• Компактный размер удобен для установки в ограниченном пространстве
• Подсветка даёт визуальную индикацию включённого состояния, даже в плохо освещённых зонах
• Надёжные контакты с высоким электрическим ресурсом подходят для частых циклов включения

Ограничения применения

• Не предназначен для коммутации постоянного тока - только переменный (AC)
• Запрещено использование в средах с конденсацией влаги внутри устройства - допустима влажность до 80%, но не прямое попадание воды
• Не следует применять в местах с ударными нагрузками выше 10g
• Подсветка не является автономной - она зависит от наличия напряжения в цепи

Примеры использования

• Остановка конвейера при достижении изделия заданной позиции
• Фиксация положения двери в камере стерилизации
• Контроль положения стола на фрезерном станке
• Автоматическое отключение насоса при достижении уровня жидкости

Практические советы

• Перед монтажом проверьте, чтобы упор, действующий на клавишу, был жёстко закреплён и не имел люфта - это продлит срок службы механизма
• При использовании в вибрационных средах используйте резиновые прокладки вокруг корпуса для демпфирования
• Не затягивайте клеммы слишком сильно - это повредит медные контакты
• Проверяйте состояние подсветки как индикатор работоспособности: если свет не горит при включённом контакте - возможно, проблема в цепи питания, а не в самом выключателе
• При замене убедитесь, что новый выключатель клавишный EMAS a54b1y11 имеет те же параметры тока и напряжения - не заменяйте на модели с меньшей нагрузочной способностью
