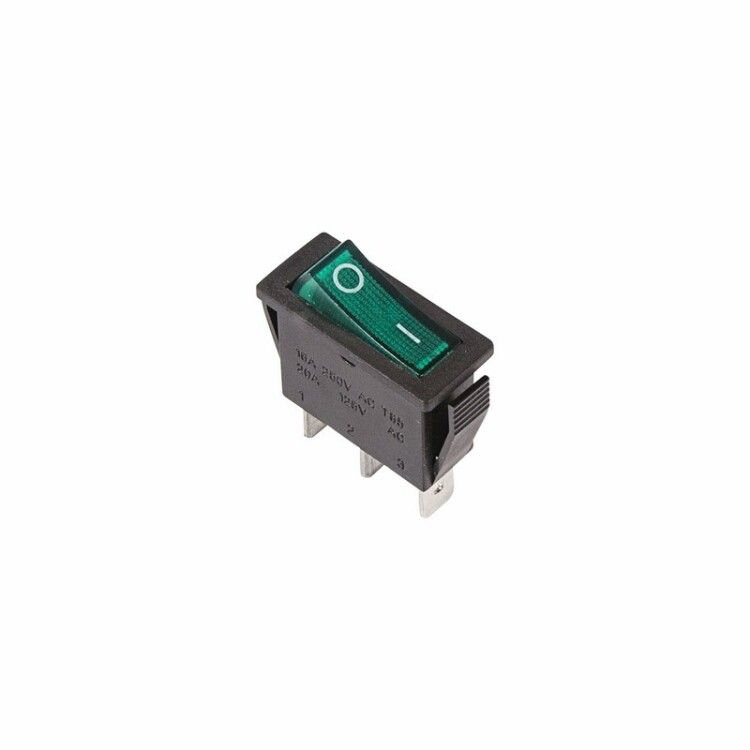

Выключатель клавишный 250V 15А (3с) ON-OFF зеленый с подсветкой | 36-2213 REXANT MEET

Выключатель клавишный 250В 15А (3с) ON-OFF зеленый с подсветкой от Rexant — надёжный двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока. Артикулы etm36-2213 и 36-2213 подходят для сборки оборудования, где важна визуальная обратная связь и компактный монтаж.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для установки в устройствах, где необходимо чётко видеть текущее состояние: сетевые фильтры, удлинители, блоки питания, аудио- и видеоаппаратура, промышленное оборудование. Благодаря зелёной подсветке легко определить, что устройство включено — даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Число контактных групп: 1
• Число контактов: 3 (один вход, два выхода — нормально открытый и закрытый)
• Индикатор: светодиод (LED), зелёный цвет
• Степень защиты: IP30 — защита от предметов больше 2,5 мм, без защиты от воды
• Рабочий температурный диапазон: от -25 °C до +85 °C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 28,85 × 25,5 × 31,5 мм
• Тип монтажа: пайка
• Форма клавиши: плоская, прямоугольная линза

Совместимость и монтаж

Выключатель устанавливается в панели толщиной от 0,8 мм до 3 мм. Отверстие для монтажа должно соответствовать габаритам корпуса — рекомендуется использовать шаблон с размерами 24×22 мм. Контакты подключаются методом пайки; они имеют форму плоских выводов шириной 6,6 мм. Нет винтовых зажимов — нельзя подключать провода напрямую. Учитывайте, что монтаж требует точечной пайки и контроля температуры, чтобы не повредить пластиковые элементы. Выключатель не совместим с DIN-рейкой или креплением на винтах.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с риском попадания брызг. Работа при температурах выше +85 °C или ниже -25 °C недопустима — возможна деформация корпуса или снижение надёжности контактов.

Преимущества

• Яркий зелёный LED-индикатор обеспечивает наглядную визуализацию состояния включения
• Фиксированное положение предотвращает случайное отключение
• Компактные размеры позволяют применять его в плотно укомплектованном оборудовании
• Высокий ресурс — 10 000 циклов — гарантирует долгую службу в активно используемых системах
• Поддержка пайки позволяет использовать в печатных платах и модульных сборках

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или воздействия жидкостей — IP30 не защищает от брызг и пыли
• Недопустимо подключение нагрузки выше 15 А / 250 В — превышение вызывает перегрев и выход из строя
• Не подходит для автоматических систем, требующих бесконтактного управления
• Пайка требует наличия навыков и оборудования — невозможно заменить на винтовые клеммы
• Не рассчитана на частое механическое воздействие — не подходит для дверных или часто открываемых щитов

Примеры использования

• Сетевой фильтр с индикацией включения
• Блок питания компьютера или сервера
• Аудиоусилитель или проигрыватель
• Промышленный контроллер с ручным управлением
• Лабораторное оборудование с ручным включением

Практические советы

• При пайке используйте жало с температурой не выше 260–280 °C и время пайки не более 3 секунд на каждый контакт
• Проверьте посадочное отверстие перед установкой — слишком маленькое отверстие может треснуть корпус
• Для удобства монтажа можно использовать фиксирующие кронштейны или термостойкий клей вокруг корпуса
• Не допускайте перекоса при установке — это может привести к затруднённому переключению
• При использовании в серийном производстве проверяйте целостность LED-элемента после пайки — он чувствителен к статическому электричеству
