Выключатель клавишный 250V 15А (3с) ON-OFF красный с подсветкой | 36-2210 REXANT MEET

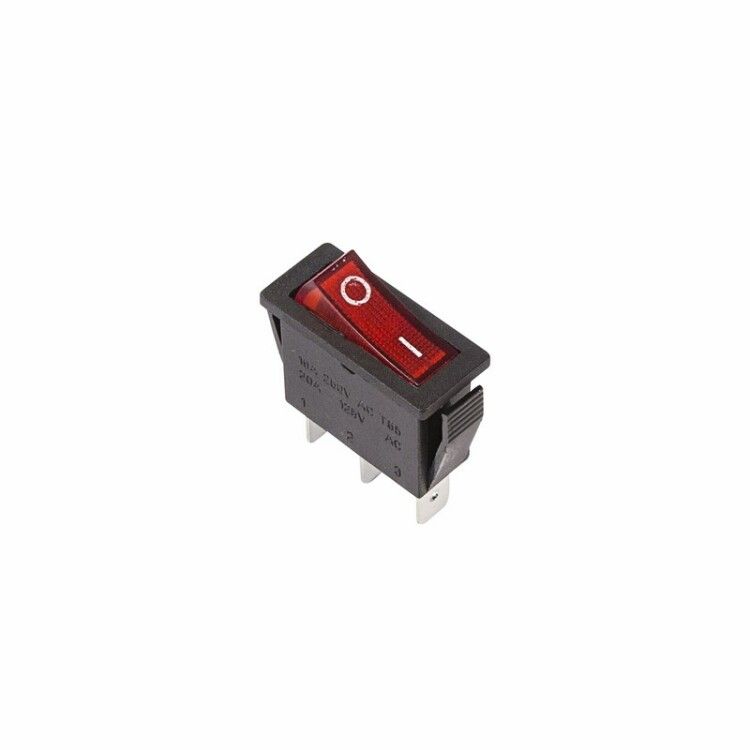

Выключатель клавишный 250В 15А (3с) ON-OFF красный с подсветкой от Rexant (арт. etm36-2210) — это надёжный двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для управления питанием устройств в быту, на производстве и в автономных системах. Монтаж выполняется методом пайки, что обеспечивает прочное соединение без необходимости в крепёжных элементах.

Назначение и область применения

Выключатель клавишный 250В 15А (3с) ON-OFF красный с подсветкой используется для включения и отключения электрических цепей постоянного или переменного тока. Подходит для управления оборудованием с нагрузкой до 15 А при напряжении до 250 В AC. Часто применяется в:

• сетевых фильтрах и удлинителях;
• звуковой аппаратуре (усилители, колонки);
• промышленном оборудовании — станках, конвейерах, панелях управления;
• автомобильной электронике — внутри бортовых щитков и модулей;
• бытовых устройствах с необходимостью визуального контроля состояния питания.

Технические характеристики

• Рабочее напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип тока: переменный (AC)
• Тип переключения: ON-OFF с механической фиксацией
• Количество постов: 2 (двухполюсный)
• Количество нормально замкнутых контактов: 0
• Количество перекидных контактов: 0
• Индикация: светодиод (LED), красного цвета
• Цвет клавиши: красный
• Тип линзы: прямоугольная
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: пайка
• Габариты: 28,85 × 25,5 × 31,5 мм
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (не более 1 мин)

Совместимость и монтаж

Выключатель клавишный 250В 15А (3с) ON-OFF красный с подсветкой устанавливается в панели толщиной от 0,8 до 3 мм. Отверстие под него должно соответствовать габаритам корпуса — рекомендуется использовать шаблон 24–25 мм по ширине и 28–29 мм по высоте. Контакты не имеют клемм — подключение возможно только через пайку. Убедитесь, что площадка на плате или провода рассчитаны на ток 15 А и имеют достаточную площадь поперечного сечения. Не используйте этот выключатель в цепях с частичными контактами — он не имеет перекидных или нормально замкнутых контактов, поэтому работает исключительно как односторонний размыкатель.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и промышленных применений при соблюдении номинальных значений. IP30 не обеспечивает защиту от влаги — не устанавливайте его во влажных помещениях, на улице или в местах возможного попадания жидкости. Превышение предела 15 А или длительная работа при напряжении выше 250 В может вызвать перегрев, оплавление изоляции или выход из строя. Предельное напряжение 1500 В допускается только кратковременно — например, при импульсных помехах.

Преимущества

• Яркая красная подсветка позволяет легко определить состояние включения даже в условиях плохого освещения.
• Устойчивая фиксация клавиши предотвращает случайное отключение.
• Компактные размеры позволяют установить выключатель в ограниченном пространстве.
• Пайка вместо клемм снижает риск окисления контактов и повышает долговечность соединения.
• Двухполюсная конструкция даёт возможность разрывать сразу две линии (фаза + нуль), что безопаснее для некоторых типов оборудования.

Ограничения применения

• Не подходит для влажных сред — IP30 не защищает от воды и пыли.
• Недоступен для быстрого обслуживания: после пайки демонтаж требует термического воздействия и аккуратного удаления припоя.
• Не имеет нормально замкнутых или перекидных контактов — нельзя использовать как переключатель направления или для создания цепей с несколькими состояниями.
• Не предназначен для частого включения/выключения (более 1000 циклов в час) — это может снизить срок службы механизма.
• Не совместим с автоматическими системами управления — требует ручного воздействия.

Примеры использования

• Встраивается в домашнюю аудиосистему для удобного отключения усилителя ночью.
• Устанавливается на панель CNC-станка для ручного отключения питания перед обслуживанием.
• Используется в автомобильном зарядном устройстве как индикатор включения.
• Монтируется в распределительный щиток малогабаритного оборудования для локального отключения.

Практические советы

• При пайке используйте жало мощностью не более 40 Вт и время нагрева не более 3 секунд на каждый вывод — перегрев может повредить внутренние компоненты или линзу.
• Обязательно проверьте соответствие толщины панели (0,8–3 мм): слишком тонкий материал деформируется, слишком толстый — не позволит плотно закрепить корпус.
• Подбирайте провода с сечением не менее 1,5 мм² для тока 15 А — меньшее сечение вызовет перегрев.
• Если нужна защита от пыли и влаги — используйте внешний герметичный кожух или уплотнительную рамку; сам выключатель не является водо- и пылезащитным.
• При сборке нескольких таких выключателей рядом — учтите тепловую нагрузку: они не должны располагаться вплотную друг к другу, особенно при работе под максимальной нагрузкой.
