Тумблер 250V 15А (2c) ON-OFF однополюсный | 36-4110 REXANT MEET

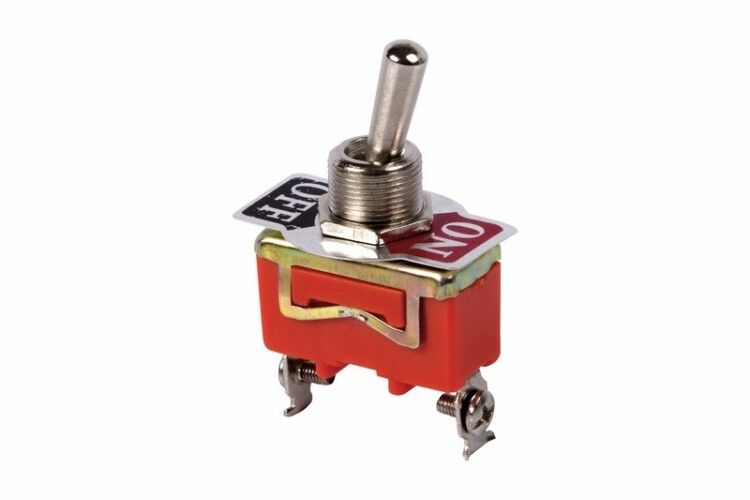

Тумблер KN-101 от Rexant - это надёжный однополюсный выключатель с фиксацией для управления цепями переменного тока до 250 В и током до 15 А. Простая, прочная конструкция делает его подходящим решением для установки на панели оборудования в промышленных, автомобильных и бытовых системах.

Назначение и область применения

Тумблер KN-101 используется для включения и выключения электрических цепей постоянного или переменного тока. Он подходит там, где необходима механическая фиксация положения «вкл/выкл» - без самовозврата. Часто встречается в аппаратуре с жесткими требованиями к надёжности: блоках питания, контрольных щитах, диагностическом оборудовании, автопромышленности, железнодорожном транспорте и станках с ручным управлением.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Тип контактов: один однополюсный (2 контакта)
• Переключение: ON-OFF с фиксацией
• Количество замыкающих контактов: 1 пара (НО - нормально открытые; НЗ - отсутствуют)
• Контактное сопротивление: ≤ 50 мОм
• Степень защиты: IP30 - защита от крупных частиц пыли, но не от воды
• Максимальная рабочая температура: +85 C
• Минимальная рабочая температура: –25 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 12,2 × 12,2 × 27 мм
• Цвет корпуса: серый
• Тип толкателя: рычажный
• Линза: прямоугольная, без индикации

Совместимость и монтаж

Тумблер KN-101 монтируется через отверстие в панели толщиной от 0,8 до 4 мм. Установочный диаметр составляет 12,2 мм - важно точно просверлить отверстие под этот размер. Крепится на два винта снизу корпуса, которые зажимают плату или панель. Подключение проводов выполняется через винтовые клеммы - рекомендуется использовать медные многожильные провода с зачисткой до 5–6 мм. Обязательно проверьте соответствие площади сечения провода допустимому току 15 А.

Безопасность и стандарты

Защита IP30 обеспечивает безопасную работу внутри закрытых корпусов, исключая попадание крупных предметов. Однако устройство **не предназначено** для работы во влажной среде, на улице или в условиях повышенной запылённости без дополнительной герметизации. Соответствует общепринятой практике безопасности для внутренней установки в соответствии с IEC 61058-1.

Преимущества

• Простая и долговечная механическая конструкция без сложной электроники
• Чёткая фиксация двух положений - предотвращает случайное отключение
• Высокий ресурс - 10 тысяч операций обеспечивают длительную службу даже при частом использовании
• Поддерживает нагрузку до 15 А - достаточно для большинства силовых цепей малой мощности
• Широко совместим со стандартными панелями благодаря универсальному размеру посадочного места

Ограничения применения

• Не работает в условиях воздействия жидкости, брызг или паров - IP30 недостаточно для внешнего монтажа
• Отсутствует световая индикация состояния - нельзя определить положение «ON/OFF» визуально без внешних указателей
• Не подходит для коммутации постоянного тока выше 30 В - указан только режим AC
• Не имеет встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель
• Не рассчитан на импульсные нагрузки свыше 15 А - возможна сварка контактов при старте двигателей

Примеры использования

• Главный выключатель в блоке питания компьютерного сервера
• Управление питанием тестового стенда или осциллографа
• Включение/выключение нагревательного элемента в термокамере
• Автомобильный выключатель для auxiliary-устройств (например, лебедки или насоса)
• Коммуникационный шкаф на железной дороге - управление источником резервного питания

Практические советы

• При монтаже используйте пластиковую или металлическую рамку вокруг отверстия - она снижает риск повреждения корпуса при затяжке винтов.
• Обеспечьте свободный ход рычага - не допускайте трения о соседние детали или изоляцию.
• Для увеличения срока службы избегайте частых переключений под максимальной нагрузкой - лучше применять контактор перед этим тумблером при больших токах.
• Проверяйте плотность контактов после первого включения - при необходимости подтяните винты клемм.
• Если требуется индикация состояния - подключите внешний LED-индикатор параллельно выходу тумблера KN-101.
