Тумблер 250V 15А (3c) ON-OFF-ON однополюсный (KN-103) Индивидуальная упаковка 1 шт | 36-4112-1 REXANT MEET

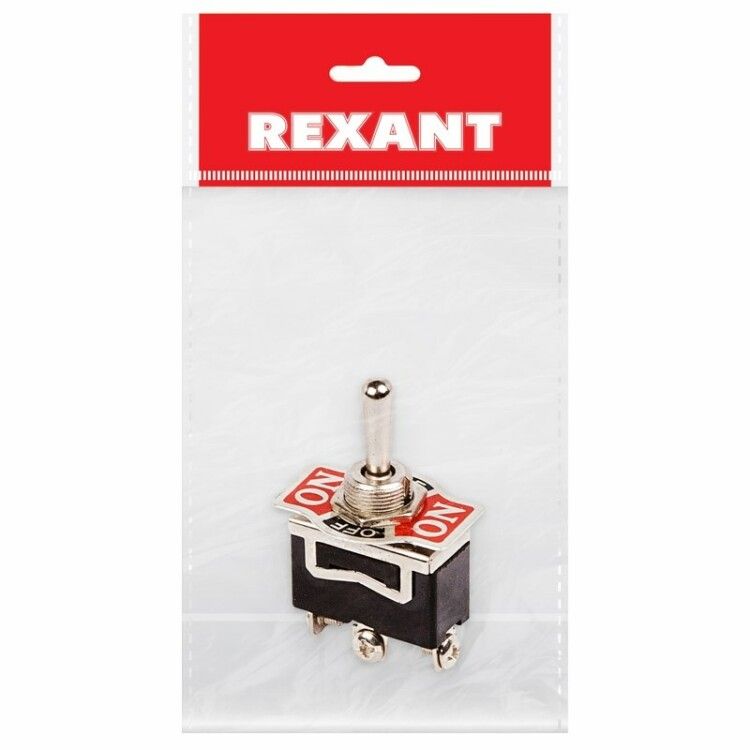

Тумблер KN-103 от Rexant - однополюсный рычажный переключатель с тремя контактами и функцией ON-OFF-ON, предназначенный для коммутации цепей переменного тока до 250 В и 15 А. Устройство рассчитано на встраивание в панели оборудования и используется там, где необходима надежная фиксация двух рабочих состояний и нейтрального положения.

Назначение и область применения

Тумблер KN-103 применяется для переключения между двумя активными цепями через нейтральное положение «OFF». Подходит для устройств, где важно выбрать один из двух режимов работы - например, переключение между источниками питания, управление направлением движения, выбор режима работы оборудования.

Области применения: промышленные панели управления, тестовое оборудование, блоки питания, системы автоматизации, автомобильная и железнодорожная техника, медицинские приборы, испытательные стенды.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип тока: переменный (AC)
• Количество полюсов: 1
• Количество контактов: 3 (одна группа: вход + два выхода)
• Переключение: ON-OFF-ON (центральное положение - выключено)
• Фиксация положений: механическая, с четкой фиксацией во всех трёх позициях
• Способ подключения: винтовые зажимы (до 2.5 мм2 провода)
• Степень защиты: IP30 (защита от предметов >2.5 мм, без защиты от воды)
• Материал корпуса: металл
• Габариты: 12.2 × 12.2 × 27 мм
• Глубина установки: 29 мм
• Толщина панели для монтажа: 2 мм (диапазон допустимых значений - 0.8–4 мм)
• Диаметр отверстия: 16–29.5 мм
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: черный; цвет рычага: серый с хромированной кромкой
• Индикация: без подсветки и надписей

Совместимость и монтаж

Тумблер KN-103 монтируется в отверстие диаметром от 16 до 29.5 мм. Крепится с помощью крепежного кольца и гайки - винты не требуются. Установка возможна на металлические, пластиковые или деревянные панели толщиной от 0.8 до 4 мм. Глубина установки - 29 мм, поэтому необходимо обеспечить свободное пространство за панелью.

Подключение выполняется через винтовые зажимы: средний контакт - общий (питание), крайние - выходы на две нагрузки. Перед затяжкой проверьте плотность соединения - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для бытового и промышленного оборудования. Наличие IP30 позволяет использовать его внутри закрытых щитов и панелей, но он не предназначен для открытого монтажа в условиях повышенной запыленности или влаги. Применение вне указанных пределов напряжения и тока недопустимо - риск возгорания и повреждения контактов.

Преимущества

• Металлический корпус обеспечивает прочность и теплоотвод
• Чёткая фиксация всех трёх положений исключает случайное переключение
• Широкий диапазон температур позволяет применять в холодных и жарких помещениях
• Простая замена благодаря стандартному креплению и универсальному отверстию
• Отсутствие галогенов делает устройство безопасным при эксплуатации и утилизации

Ограничения применения

• Не предназначен для постоянной работы при токе выше 15 А - возможен перегрев и сваривание контактов
• IP30 не защищает от брызг, пыли и влаги - нельзя использовать в открытом виде на улице или в сырых помещениях
• Отсутствие индикации - невозможно определить текущее состояние визуально без внешнего светового сигнала
• Не совместим с импульсными нагрузками выше 15 А (например, мощные двигатели без пусковых реле)
• Запрещён монтаж на панели толще 4 мм - крепёж не достанет до резьбы

Примеры использования

• Выбор между сетью 220 В и автономным источником питания в системе бесперебойного питания
• Переключение направления вращения двигателя в станках с ЧПУ
• Режимы работы диагностического оборудования: «тест», «выкл», «рабочий»
• Управление освещением в двух зонах одного помещения через один переключатель
• Резервирование каналов связи в промышленных контроллерах

Практические советы

• При монтаже используйте только медные провода сечением до 2.5 мм2 - более толстые плохо фиксируются в зажимах
• Перед установкой проверьте диаметр отверстия: слишком маленькое - трудно вставить, слишком большое - не будет фиксации кольцом
• Если требуется индикация состояния - подключите внешнюю LED-лампу параллельно одному из выходов
• Для частого переключения (более 10 раз в день) рекомендовано использование реле - чтобы продлить срок службы тумблера KN-103
• Проверяйте затяжку винтов каждые 6 месяцев при интенсивном использовании - ослабление контактов - основная причина отказов
