Тумблер 250V 15А (3c) ON-OFF-ON однополюсный | 36-4112 REXANT MEET

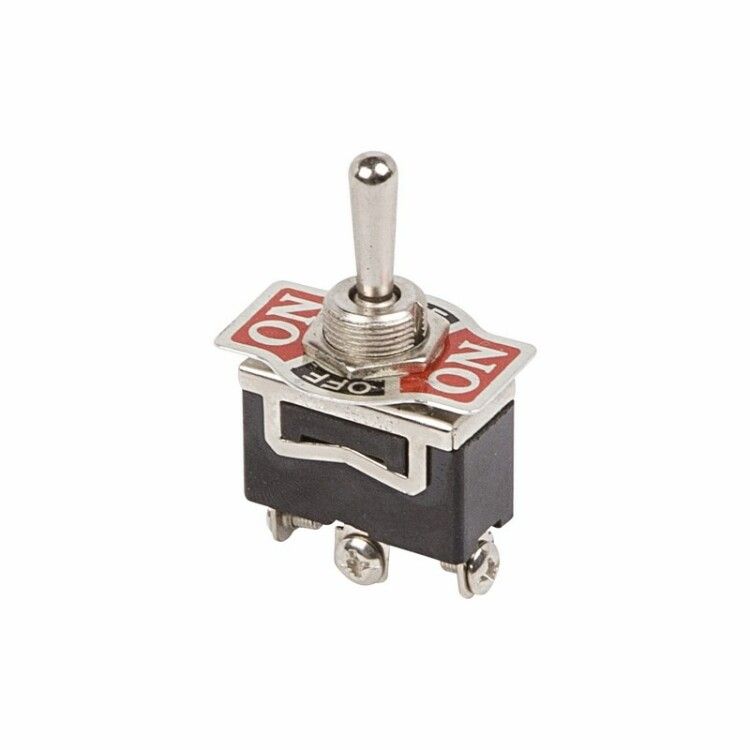

Тумблер Rexant KN-103 — однополюсный переключатель с тремя контактами и позициями ON-OFF-ON, предназначенный для управления цепями переменного тока до 250 В. Устройство рассчитано на частые переключения, надежно фиксирует положения и подходит для установки на панелях оборудования, где важна механическая прочность и простота монтажа.

Назначение и область применения

Тумблер Rexant KN-103 используется для включения и переключения между двумя рабочими состояниями с возможностью полного отключения. Применяется там, где необходимо выбрать один из двух режимов работы — например, переключение между источниками питания, активация/деактивация цепи или изменение направления сигнала. Часто встречается в измерительных приборах, блоках питания, пультах управления, автомобильной и железнодорожной аппаратуре, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-OFF-ON (три позиции)
• Количество полюсов: 1
• Количество контактов: 3 (одна группа: общий + два выхода)
• Фиксация рычага: есть — удерживает выбранную позицию
• Тип толкателя: рычаг, классический перекидной механизм
• Степень защиты: IP30 — защищён от предметов больше 2,5 мм, но не от воды и пыли
• Монтажный размер: 12,2 × 12,2 мм (диаметр отверстия)
• Общие габариты: 12,2 × 12,2 × 27 мм
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Линза: прямоугольная, без подсветки

Совместимость и монтаж

Тумблер KN-103 монтируется через отверстие в панели толщиной от 0,8 до 4 мм. Крепление выполняется с помощью двух винтов снизу — они зажимают корпус, не требуют сверления дополнительных отверстий. Подключение проводов — к винтовым клеммам, расположенным с нижней стороны. Перед установкой проверьте, что диаметр отверстия соответствует 12,2 мм — меньшее отверстие не позволит вставить устройство, большее — вызовет люфт и снижение надёжности. Не используйте для поверхностей толще 4 мм — винты не достанут до панели.

Безопасность и стандарты

Степень защиты IP30 означает, что тумблер не защищён от брызг, пыли и влаги. Он предназначен исключительно для внутреннего монтажа в закрытых корпусах, где исключено попадание жидкости и крупной пыли. Не подходит для открытых площадок, улиц, сырых помещений. Соответствует требованиям к бытовому и промышленному оборудованию, но не имеет сертификации по IEC 60947-5-1 — применение в системах автоматизации требует дополнительной оценки безопасности.

Преимущества

• Чёткая фиксация трёх позиций — предотвращает случайное переключение
• Высокая механическая прочность корпуса — выдерживает частые операции
• Простой монтаж — не нужны специальные инструменты
• Широкий температурный диапазон — работает в холодных и жарких условиях
• Совместим с типичными панельными отверстиями — легко заменяет аналоги

Ограничения применения

• Не допускается использование во влажных средах, на улице, в помещениях с повышенной запылённостью
• Нет индикации положения — нельзя определить состояние визуально без внешних световых элементов
• Не подходит для коммутации постоянного тока выше 30 В — указано только для переменного тока
• Отсутствие герметизации — не годится для взрывоопасных зон или пищевой промышленности
• Ресурс 10 000 циклов — не рекомендован для систем с более чем 10–15 переключениями в день длительное время

Примеры использования

• Переключение между основным и резервным питанием в БП
• Выбор режима работы: нормальный / тестовый / выключен
• Управление освещением в шкафах с двумя источниками света
• Подключение двух различных сигналов в диагностических приборах
• Ручной контроль включения/выключения в испытательных стендах

Практические советы

• При монтаже затягивайте винты равномерно — перекос может повредить корпус или нарушить работу механизма
• Для долговечности не нагружайте рычаг боковыми силами — действуйте строго вдоль оси переключения
• Проверяйте соответствие сечения провода: для 15 А лучше использовать медный провод не менее 1,5 мм²
• Если нужна индикация — подключите внешний LED-индикатор параллельно контактам
• При замене старого тумблера — сравните размеры отверстия и шаг крепёжных винтов; KN-103 совместим со многими моделями с аналогичным монтажом
