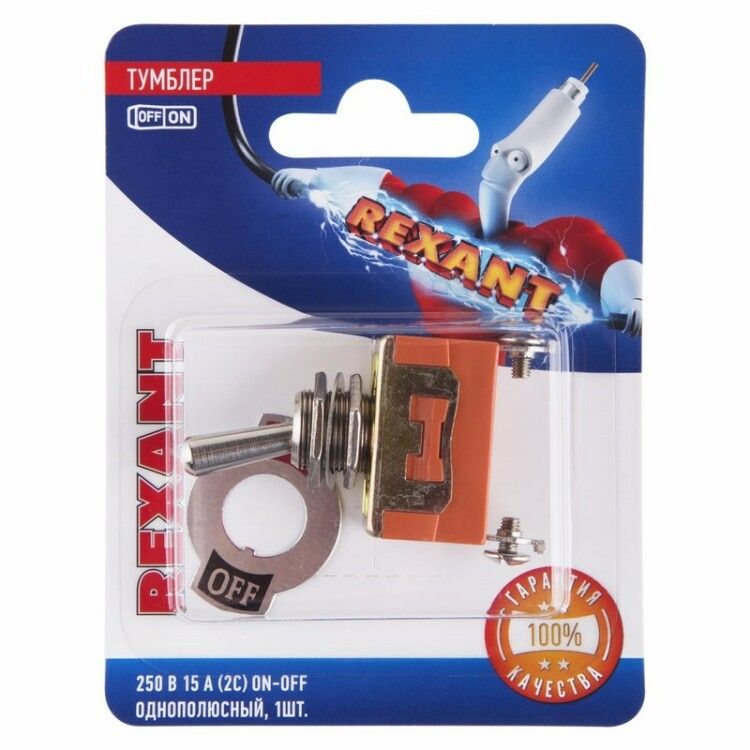

Тумблер 250V 15А (2c) ON-OFF однополюсный (KN-101) (в упак. 1шт.) | 06-0324-A REXANT MEET

Тумблер Rexant KN-101 - однополюсный выключатель с фиксацией ON-OFF, рассчитанный на работу в сетях до 250 В и токе 15 А. Устройство предназначено для ручного управления питанием оборудования и монтируется в панели через отверстие диаметром 12,2 мм. Простая, надёжная конструкция делает его популярным решением в промышленном и автомобильном оборудовании.

Назначение и область применения

Тумблер Rexant KN-101 используется для включения и отключения электрических цепей постоянного или переменного тока. Он подходит там, где нужна механическая, наглядная и надёжная коммутация - например, в блоках питания, контрольных панелях, станках, тестовом оборудовании, системах освещения, автопроизводстве и железнодорожной аппаратуре. Каждый раз, когда требуется просто “включить/выключить” устройство, этот тумблер выполняет задачу эффективно и без лишних функций.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 15 А
• Количество полюсов: 1
• Количество контактов: 2 (один вход, один выход)
• Тип контактов: НЗ (нормально замкнутые) - 0, НО (нормально открытые) - 0; работает как простой размыкатель
• Фиксация положения: есть - рычаг остаётся в выбранном состоянии (ON или OFF)
• Тип толкателя: высокий рычаг - удобен для нажатия даже в перчатках
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдыми предметами >2,5 мм, но не от воды и пыли
• Монтажный диаметр отверстия: 12,2 мм
• Высота корпуса: 27 мм
• Форма линзы: прямоугольная
• Цвет: серый

Совместимость и монтаж

Тумблер Rexant KN-101 монтируется в панель через круглое отверстие диаметром 12,2 мм. Устанавливается с помощью двух винтов снизу - они зажимают корпус между панелью и гайкой. Подходит для панелей толщиной от 0,8 до 4 мм. Конструкция не требует специальных инструментов: достаточно отвертки. Провода подключаются к клеммам с помощью винтового зажима - можно использовать провода сечением до 2,5 мм2. Обратите внимание: тумблер не имеет световой индикации, поэтому состояние вкл./выкл. определяется только положением рычага.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность. Не используйте в условиях повышенной влажности, запылённости или на улице. Сертификация по ГОСТ или IEC в описании не указана - проверьте документацию производителя для проектов с жесткими нормами.

Преимущества

• Простая и проверенная конструкция - минимум деталей, максимум надёжности
• Чёткая фиксация положений - не проскальзывает и не самопроизвольно переключается
• Высокий рычаг - легко управлять даже в ограниченном пространстве
• Подходит для широкого спектра панелей благодаря универсальному креплению
• Низкий профиль (27 мм) позволяет устанавливать в компактные корпуса

Ограничения применения

• Не подходит для сред с влагой, пылью или химическими испарениями - IP30 недостаточен
• Нет индикации состояния - нельзя визуально определить, включен ли ток, кроме положения рычага
• Не предназначен для частого включения/выключения под нагрузкой выше 15 А - риск подгорания контактов
• Не совместим с автоматическими системами управления - только ручное управление
• Не рекомендован для установки в мобильных устройствах с сильными вибрациями - возможен срыв крепления

Примеры использования

• Выключатель питания в лабораторном блоке питания
• Главный рубильник на панели CNC-станка
• Переключатель режима работы в системе отопления
• Электронный выключатель в бортовой сети грузового автомобиля
• Интерфейс управления в щитке распределения энергии

Практические советы

• При сверлении отверстия точно соблюдайте диаметр 12,2 мм - меньшее отверстие не позволит вставить тумблер, большее - вызовет люфт и плохую фиксацию
• Перед монтажом проверьте, что панель не деформирована - искривлённая поверхность затрудняет плотную посадку
• Не перетягивайте крепёжные винты - это может повредить пластиковую основу корпуса
• Для долгой службы не перегружайте тумблер - максимальный ток 15 А, лучше работать с запасом 20–30%
• Если нужна индикация - дополняйте тумблер внешним LED-индикатором
• Храните в сухом месте - хотя IP30 не требует герметизации, влага может вызвать окисление контактов
