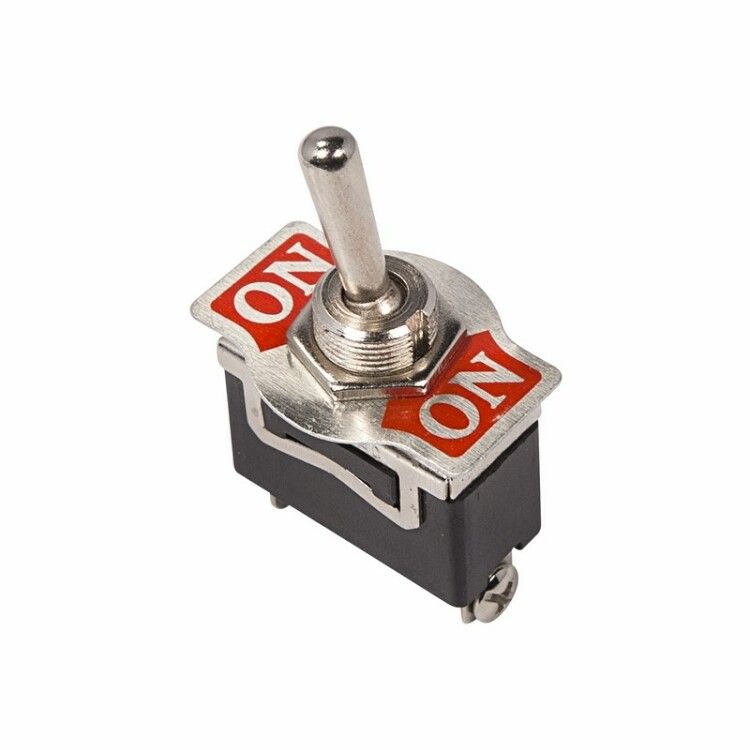

Тумблер 250V 15А (3c) ON-(ON) однополюсной | 36-4150 REXANT MEET

Тумблер Rexant 36-4150 - это однополюсной переключатель с двумя рабочими положениями ON-(ON), предназначенный для коммутации цепей до 250 В и тока до 15 А. Устройство рассчитано на встраивание в панели оборудования, обеспечивает надёжную фиксацию и подходит для промышленных, автомобильных и бытовых систем управления.

Назначение и область применения

Тумблер Rexant 36-4150 используется для ручного включения и выключения электрических цепей переменного тока. Его основное применение - управление питанием или режимами работы устройств, где необходима чёткая смена двух состояний без автоматического возврата.

• Электроустановки на производстве: станки, конвейеры, системы контроля
• Блоки питания и зарядные устройства
• Автомобили, железнодорожное оборудование, спецтехника
• Измерительные приборы и пульты управления

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество полюсов: 1
• Тип переключения: ON-(ON) - два устойчивых положения, без самовозврата
• Количество контактов: 3 (1 нормально замкнутый, 1 нормально разомкнутый, 1 общий)
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Температурный диапазон: от –25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Диаметр отверстия для монтажа: 12,2 мм
• Глубина установки: 29 мм
• Толщина панели для монтажа: 0,8–4 мм
• Материал корпуса: металл, черный окрас
• Элемент управления: хромированный рычаг, серая плоская кнопка
• Подсветка: отсутствует
• Фиксация положения: механическая, с усилием - переключатель остаётся в выбранном состоянии

Совместимость и монтаж

Тумблер Rexant 36-4150 монтируется через крепежное кольцо и гайку. Установка выполняется на плоские панели толщиной от 0,8 до 4 мм. Для этого необходимо просверлить отверстие диаметром 12,2 мм. После вставки переключателя кольцо затягивается с тыльной стороны, что обеспечивает прочную фиксацию без сверления дополнительных отверстий.

Подключение проводов - винтовые зажимы. Каждый контакт позволяет зафиксировать жилу сечением до 2,5 мм2. Перед подключением проверьте соответствие тока нагрузки номиналу 15 А - превышение вызывает перегрев и выход из строя.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания пыли и брызг воды. Применять его можно только внутри закрытых щитов, панелей или корпусов, исключающих воздействие внешней среды. Не используйте в условиях повышенной влажности, на улице или в помещениях с риском брызг жидкости.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к механическим воздействиям
• Чёткая фиксация в обоих положениях предотвращает случайное переключение
• Простой винтовой зажим ускоряет монтаж и обслуживание
• Широкий температурный диапазон позволяет использовать в холодных и нагретых средах
• Совместим с большинством стандартных панелей благодаря универсальному диаметру отверстия

Ограничения применения

• Не подходит для цепей постоянного тока выше 30 В - возможна дуга и оплавление контактов
• IP30 не допускает использование во влажных, пыльных или открытых зонах
• Отсутствие индикации положения усложняет диагностику - рекомендуется помечать панель визуально
• Не предназначен для частого переключения более 10 000 раз - после этого ресурс истощён
• Не совместим с панелями толще 4 мм - крепёж не достанет до резьбы

Примеры использования

• Переключение между источниками питания в ИБП
• Выбор режима работы: «рабочий / сервисный» на тестовом оборудовании
• Включение/выключение освещения в шкафу с контроллером
• Управление вентилятором охлаждения в силовом блоке
• Локальный сброс или активация функции в автопроме

Практические советы

• При монтаже не перетягивайте гайку - это может деформировать корпус и нарушить герметичность крепления
• Для удобства обслуживания отметьте положения «ON» на панели - так как индикации нет, пользователь будет ориентироваться по меткам
• Проверяйте нагрузку перед установкой: даже если ток 15 А указан, длительная работа на пределе снижает срок службы
• Если панель тоньше 0,8 мм - используйте уплотнительную шайбу, чтобы избежать прогиба
• Тумблер Rexant 36-4150 совместим со всеми аналогами с таким же диаметром 12,2 мм - легко заменяем
