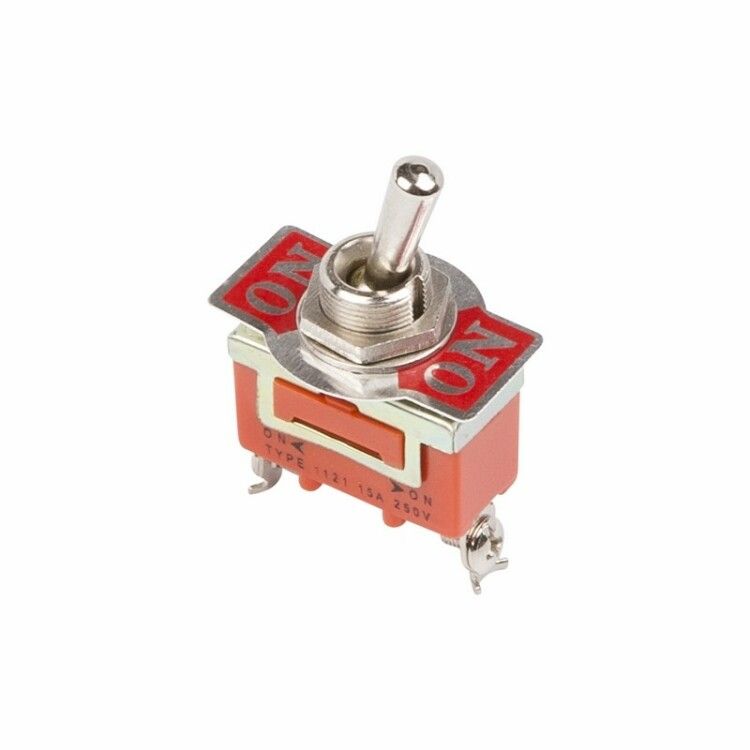

Тумблер 250V 15А (3c) ON-ON однополюсный | 36-4111 REXANT MEET

Тумблер Rexant KN-102 - это однополюсный переключатель типа ON-ON с тремя контактами, предназначенный для надежной коммутации цепей переменного тока до 250 В. Устройство подходит для установки на панелях оборудования, где требуется механическая фиксация положений и простота управления.

Назначение и область применения

Тумблер Rexant KN-102 используется для включения и переключения между двумя состояниями электрической цепи. Он применяется там, где важна четкая фиксация положения рычага и отсутствие случайного переключения. Часто встречается в бытовых и промышленных устройствах: блоках питания, тестерном оборудовании, пультах управления, системах автоматизации, автомобильной аппаратуре и железнодорожных системах.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-ON (два рабочих положения)
• Количество контактов: 3 (одна группа: один общий и два перекидных)
• Фиксация положения: есть - рычаг защелкивается в каждой позиции
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Установочный диаметр: 12,2 мм
• Габариты: 12,2 × 12,2 × 27 мм
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: термостойкий пластик, серый цвет
• Тип толкателя: прямоугольный рычаг
• Индикация положения: отсутствует

Совместимость и монтаж

Тумблер Rexant KN-102 монтируется через отверстие в панели толщиной от 0,8 до 4 мм. Крепление происходит с помощью двух винтов, расположенных с боков корпуса. Перед установкой проверьте соответствие диаметра отверстия 12,2 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт. Подключение проводов выполняется к зажимным винтам на задней части устройства. Не используйте силовые кабели толще 2,5 мм2 - это может нарушить контакт.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для устройств класса IP30 - он защищен от прикосновения к токоведущим частям инструментами и крупными объектами, но не рассчитан на работу во влажной среде или в условиях пылевой нагрузки. Применяйте его только внутри закрытых корпусов или щитов. Температурный диапазон позволяет использовать устройство в холодных помещениях и нагреваемых зонах, но не в открытых условиях.

Преимущества

• Чёткая механическая фиксация в обоих положениях - исключает самопроизвольное переключение
• Простая и надёжная конструкция без сложных механизмов
• Высокий ресурс - 10 000 операций обеспечивает долгую службу даже при активном использовании
• Подходит для широкого спектра температур - работает в суровых условиях
• Стандартный размер отверстия - совместим с большинством панельных решений

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или воздействия жидкостей - степень защиты IP30 недостаточна
• Не подходит для работы с постоянным током - только переменный ток до 250 В
• Отсутствует световая индикация - нельзя определить положение в темноте без внешнего решения
• Не рекомендован для частого ручного переключения более 10–15 раз в день - риск преждевременного износа
• Не предназначен для установки вне корпуса - требует герметичной защиты

Примеры использования

• Переключение режимов работы блока питания (например, 110 В / 220 В)
• Включение/выключение вентилятора охлаждения в контроллере
• Выбор источника питания в автономных системах
• Управление питанием диагностического оборудования
• Локальное управление освещением или насосом в шкафу управления

Практические советы

• При монтаже затягивайте крепёжные винты равномерно - перекос может деформировать корпус и нарушить контакт
• Не используйте тумблер Rexant KN-102 в цепях с реактивной нагрузкой выше 15 А - возможна дуга и сваривание контактов
• Если требуется индикация положения, подключите внешний светодиод параллельно одной из ветвей
• Для длительной службы избегайте попадания металлической стружки или грязи внутрь механизма - регулярно протирайте поверхность
• Проверяйте плотность соединения проводов после первых нескольких включений - при тепловом расширении контакт может ослабнуть
