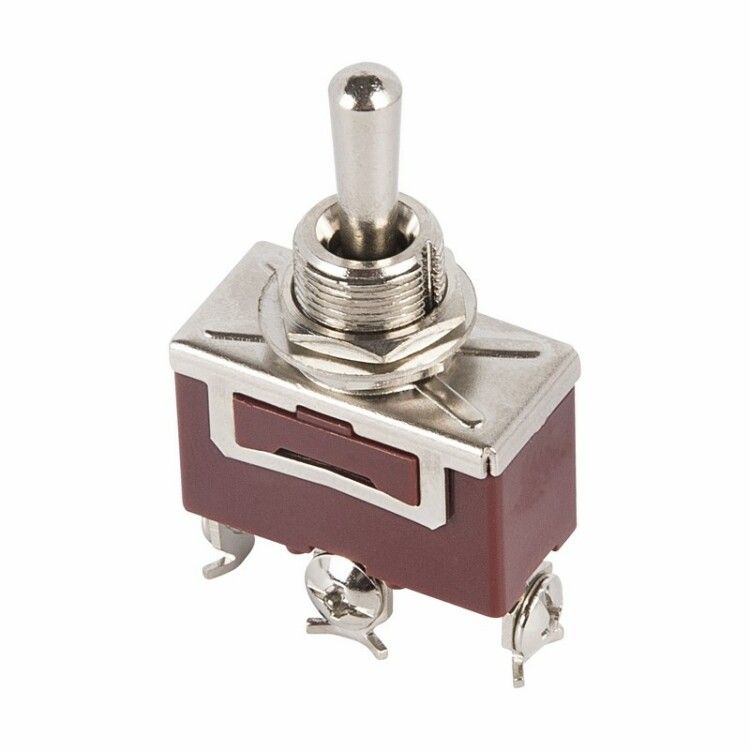

Тумблер 250V 15А (3c) (ON)-OFF-(ON) однополюсной | 36-4152 REXANT MEET

Тумблер Rexant 36-4152 - это однополюсной переключатель типа (ON)-OFF-(ON) с номинальными параметрами 250 В и 15 А, предназначенный для управления электрическими цепями переменного тока. Устройство обеспечивает надёжную коммутацию в условиях промышленного оборудования, автоматизации и автомобильной электроники.

Назначение и область применения

Тумблер Rexant 36-4152 используется для переключения между двумя активными состояниями с возможностью полного отключения цепи. Он подходит там, где необходимо выбрать один из двух рабочих режимов - например, включить источник питания или перевести устройство в резервный контур. Применяется в измерительных приборах, блоках питания, пультах управления, системах автономного освещения, на железнодорожном и автомобильном транспорте, а также в промышленных стендах и тестовом оборудовании.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип тока: Переменный (AC)
• Количество контактов: 3 (1 группа, 2 нормально замкнутых контакта)
• Механизм переключения: (ON)-OFF-(ON) - без фиксации
• Контактное сопротивление: ≤ 50 мОм
• Степень защиты: IP30 - защита от крупных частиц пыли, но не от воды
• Рабочая температура: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Габариты: 12,2 × 12,2 × 27 мм
• Тип толкателя: рычажный
• Цвет корпуса: серый
• Линза: прямоугольная, без индикации

Совместимость и монтаж

Тумблер Rexant 36-4152 монтируется через отверстие диаметром 12,2 мм в панели толщиной от 0,8 мм до 4 мм. Крепление выполняется с помощью двух винтов, расположенных с боков корпуса. Подключение проводов - к винтовым зажимам на задней стороне переключателя. Не требует специальных инструментов. Обратите внимание: контакты рассчитаны только на подключение нагрузки до 15 А; при превышении возможна деформация внутренних элементов.

Безопасность и стандарты

Степень защиты IP30 гарантирует защиту от доступа пальцев и крупных предметов, но не защищает от попадания воды или пыли. Устройство не предназначено для установки во влажных средах, на улице или в помещениях с повышенным уровнем запыления. Соответствует требованиям к бытовому и промышленному электрооборудованию класса IEC 61058-1.

Преимущества

• Чёткая механическая работа: рычаг легко переходит между положениями, не имеет люфта
• Высокий ресурс - 10 000 циклов - позволяет использовать в частых операциях переключения
• Устойчивость к широкому диапазону температур - работает даже в холодных ангарах и нагреваемых шкафах
• Простая замена: совпадает с типоразмером большинства аналогичных моделей

Ограничения применения

• Не допускается использование в цепях постоянного тока - только переменный ток (AC)
• Запрещён монтаж в условиях воздействия жидкости, пара или агрессивных паров - IP30 недостаточен
• Не рекомендован для управления мощностями выше 3,75 кВт (при 250 В / 15 А)
• Отсутствие световой индикации - невозможно определить текущее состояние без внешнего контроля
• Нет механической фиксации положений - рычаг может случайно сместиться при ударе или вибрации

Примеры использования

• Переключение между основным и резервным питанием в блоке питания сервера
• Выбор режима работы станка: “ручной” / “выкл.” / “автоматический”
• Подключение внешнего источника питания в мобильном диагностическом оборудовании
• Управление освещением в кузове грузового автомобиля - два направления включения

Практические советы

• При монтаже проверьте толщину панели - слишком тонкая (менее 0,8 мм) может прогнуться, слишком толстая (более 4 мм) затруднит фиксацию винтов
• Используйте термоусадочные трубки или клеммы на проводах - это предотвратит ослабление соединений при вибрации
• Не используйте этот тумблер для управления двигателями свыше 1,5 кВт без дополнительного магнитного пускателя
• При необходимости точного позиционирования - закрепите рычаг с помощью пластикового ограничителя, чтобы исключить случайное переключение
• Проверяйте контактное давление после нескольких сотен циклов - особенно в условиях вибрации
