Тумблер 250V 15А (3c) ON-OFF-(ON) однополюсной | 36-4151 REXANT MEET

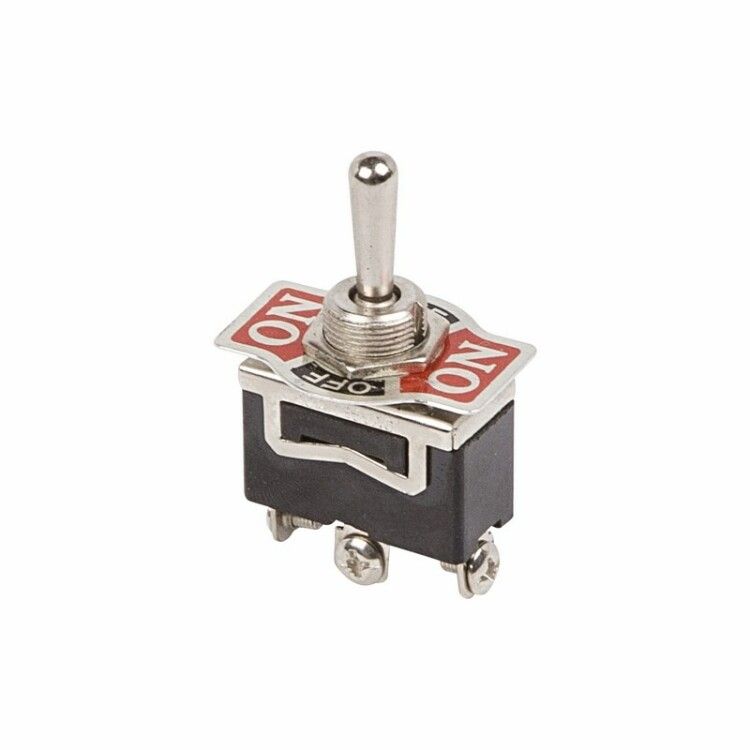

Тумблер Rexant 36-4151 - это однополюсной переключатель с тремя позициями ON-OFF-(ON), рассчитанный на работу в сетях переменного тока до 250 В и током до 15 А. Устройство предназначено для надёжного управления электрическими цепями в оборудовании, где важна механическая прочность и простота монтажа.

Назначение и область применения

Тумблер Rexant 36-4151 используется для включения, выключения и переключения между двумя активными состояниями в одной электрической цепи. Он подходит для установки на передние панели устройств, где требуется ручное управление с фиксацией в крайних положениях и возвратом в нейтральное состояние. Применяется в измерительных приборах, блоках питания, системах автоматизации, промышленном оборудовании, автотранспорте и железнодорожной аппаратуре.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-OFF-(ON) - два рабочих положения с нейтральным OFF между ними
• Количество полюсов: 1
• Количество контактов: 3 (два нормально замкнутых/разомкнутых, один общий)
• Фиксация рычага: полная в положениях ON, частичная в OFF - рычаг легко возвращается в центр
• Тип толкателя: прямоугольный рычаг
• Степень защиты: IP30 - защита от доступа пальцами и твёрдыми предметами >2,5 мм, без защиты от воды
• Габариты: 12,2 × 12,2 × 27 мм
• Установочный диаметр отверстия: 12,2 мм
• Температурный диапазон: от -25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: термостойкий пластик, серый цвет
• Лампа и индикация: не предусмотрены

Совместимость и монтаж

Тумблер Rexant 36-4151 монтируется через круглое отверстие диаметром 12,2 мм в панель толщиной от 0,8 до 4 мм. Крепление осуществляется с помощью двух винтов, расположенных сбоку корпуса. После вставки в отверстие рычаг фиксируется за счёт зажимных лапок, затем винты затягиваются для обеспечения жёсткой посадки. Подключение проводов - через винтовые клеммы, допускают сечение до 2,5 мм2. Не используйте инструменты с острыми краями при установке - можно повредить корпус.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для бытового и промышленного оборудования. Степень защиты IP30 исключает случайный доступ к токоведущим частям, но не защищает от влаги и пыли. Устройство не предназначено для работы во взрывоопасных средах, в условиях повышенной влажности или на открытом воздухе. Работает только с переменным током - постоянный ток не рекомендован.

Преимущества

• Чёткая механическая фиксация в положениях ON - предотвращает самопроизвольное отключение
• Простая и надёжная конструкция с минимальным числом движущихся деталей
• Высокий ресурс - 10 000 циклов позволяет использовать в интенсивно эксплуатируемых системах
• Подходит для широкого температурного диапазона - работает даже в холодных помещениях
• Серый цвет корпуса совместим с большинством промышленных панелей

Ограничения применения

• Не подходит для установки в условиях повышенной запылённости, влажности или воздействия брызг - IP30 недостаточен
• Запрещена работа с постоянным током выше 250 В - возможна дуга и оплавление контактов
• Не имеет световой индикации - нельзя визуально определить текущее положение в темноте
• Не предназначен для частого переключения более 1–2 раз в минуту - снижает срок службы
• Не совместим с панелями толще 4 мм - не удержится винтовым креплением

Примеры использования

• Переключение режимов работы тестового стенда: “работа” – “отключено” – “диагностика”
• Управление питанием блока питания в серверной стойке
• Выбор направления движения в малогабаритном конвейере
• Включение/выключение системы нагрева в контроллере печи
• Ручной контроль питания в автомобильной диагностической аппаратуре

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен точно соответствовать 12,2 мм, иначе тумблер будет люфтить или не войдёт
• Затягивайте винты равномерно - перекос может деформировать корпус и нарушить герметичность контактов
• Не используйте тумблер для управления нагрузкой выше 15 А - даже кратковременные пики могут вызвать сваривание контактов
• Если требуется индикация состояния, подключите внешний LED-индикатор параллельно выходу
• Для длительной эксплуатации в вибрационных условиях дополнительно закрепите корпус клеем или хомутом
