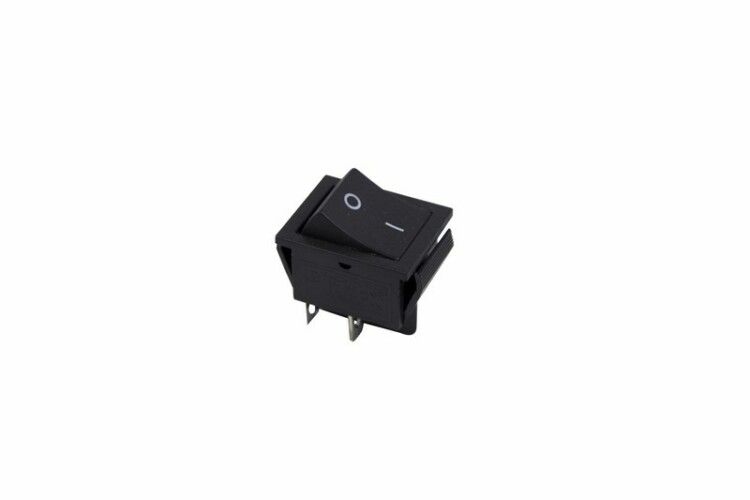

Выключатель клавишный 250В 15А (4с) ON-OFF черн. (RWB-501 SC-767) Rexant 36-2310 MEET

Выключатель клавишный 250В 15А (4с) ON-OFF черный от Rexant (арт. 36-2310) — это надёжный двухпозиционный переключатель для управления цепями переменного тока в бытовых и промышленных устройствах. Устройство рассчитано на работу с нагрузкой до 15 А и устанавливается прямо на панель через пайку.

Назначение и область применения

Выключатель клавишный 250В 15А (4с) ON-OFF черный используется для включения и отключения электрических цепей переменного тока напряжением до 250 В. Он подходит для сборки устройств, где требуется простое и надёжное управление питанием: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, контрольные панели на производстве, автомобильная электроника и другие приборы с внутренней установкой.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип переключения: ON-OFF с фиксацией (два устойчивых положения)
• Количество постов: 2 (двухполюсный)
• Тип контактов: нормально разомкнутые (NO), без перекидных и НЗ контактов
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Цвет корпуса: чёрный
• Форма клавиши: плоская, прямоугольная
• Габариты: 40,82 × 35 × 27,5 мм
• Метод подключения: пайка к печатной плате или к контактным пластинам 6,6 мм
• Тип монтажа: поверхностный, без винтов

Совместимость и монтаж

Выключатель клавишный 250В 15А (4с) ON-OFF черный монтируется в панель толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса — рекомендуется использовать штампованные или сверленые отверстия с допуском ±0,2 мм. Контакты предназначены исключительно для пайки; использование клеммных соединений возможно только через припаиваемые провода или переходники. Устройство не требует крепления винтами, что упрощает сборку, но делает его непригодным для частого демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой и промышленной электроники. Степень защиты IP30 обеспечивает безопасную эксплуатацию внутри закрытых корпусов, но не защищает от влаги, брызг или пыли. Не используйте выключатель в условиях повышенной влажности, открытых помещениях или там, где возможен контакт с жидкостями и абразивными частицами.

Преимущества

• Устойчивая фиксация в обоих положениях — предотвращает случайное отключение
• Двухполюсная конструкция позволяет одновременно разрывать фазу и ноль
• Плоский профиль клавиши снижает риск зацепления и удобен для компактных корпусов
• Пайка вместо клемм повышает долговечность соединений при постоянной вибрации
• Чёрный цвет маскирует следы эксплуатации и хорошо сочетается с большинством корпусов

Ограничения применения

• Не предназначен для работы с постоянным током — только переменный (AC)
• IP30 не обеспечивает защиту от влаги, пыли и химических сред — запрещено применение вне герметичных корпусов
• Отсутствие НЗ контактов и перекидных механизмов ограничивает возможности сложных схем управления
• Пайка требует наличия оборудования и навыков — не подходит для быстрого сервисного обслуживания
• Не рекомендован для частого переключения более 1000 раз в час — высокий износ контактов

Примеры использования

• Сетевой фильтр с двумя выходами — один выключатель управляет обеими группами
• Блок питания компьютера — встроенный выключатель для полного отключения сети
• Профессиональный аудиоусилитель — управление питанием без лишних элементов
• Контрольная панель станка — встроенная кнопка включения/выключения в металлический кожух
• Автомобильный зарядное устройство — компактный выключатель в корпусе с пайкой к плате

Практические советы

• При пайке соблюдайте температурный режим — не нагревайте контакты дольше 3–5 секунд, чтобы не повредить пластик
• Проверьте толщину панели перед сверлением — слишком тонкая панель (менее 0,8 мм) может деформироваться, а слишком толстая (более 3 мм) затруднит установку
• Для увеличения срока службы не перегружайте выключатель — максимальная мощность составляет 3750 Вт (при 250 В / 15 А)
• Если нужна возможность замены без пайки — выбирайте аналоги с клеммами, такие как модели с маркировкой “PCB” + “snap-in”
• При использовании в нескольких экземплярах — проверьте совпадение направления клавиш (ON/OFF) для единообразия интерфейса
