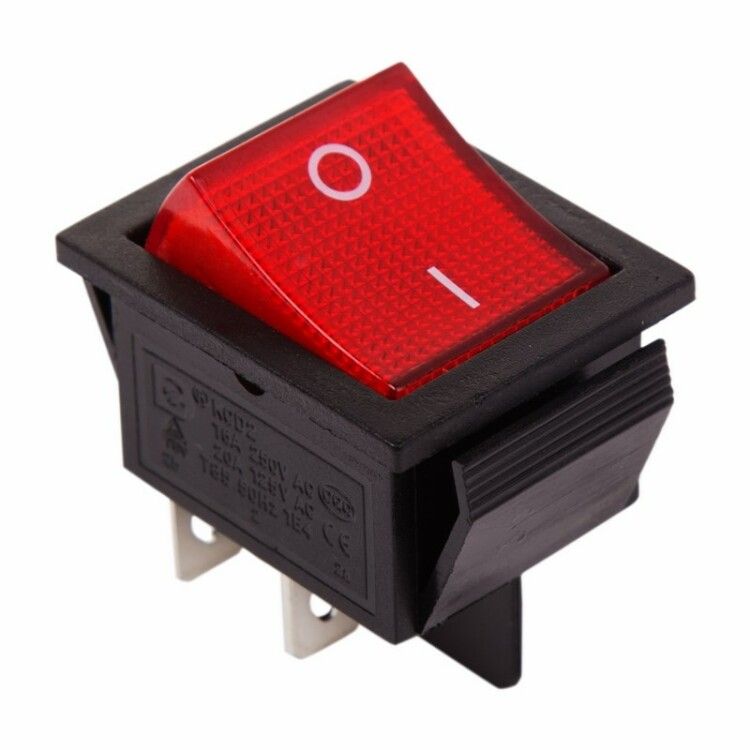

Выключатель клавишный 250В 20А (4с) ON-OFF красн. с подсветкой (RWB-502 SC-767 IRS-201-1) Rexant 36-2340 MEET

Выключатель клавишный 250В 20А (4с) ON-OFF красный с подсветкой от Rexant - компактное устройство для ручного управления электрическими цепями с индикацией состояния. Артикул 36-2340 подходит для установки на панели оборудования, где важна видимость и надёжность включения/выключения.

Назначение и область применения

Выключатель клавишный 250В 20А (4с) ON-OFF красный с подсветкой используется для включения и выключения нагрузки в бытовых и промышленных устройствах. Подходит для управления сетевыми фильтрами, удлинителями, аудио- и видеоаппаратурой, станками, контрольными панелями и автомобильной электроникой. Красная подсветка позволяет легко определить текущее состояние - включено или выключено - даже в условиях плохого освещения.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 20 А
• Тип контакта: однополюсный, с фиксацией (ON-OFF)
• Количество постов: 2 (два независимых механизма в одном корпусе)
• Индикация: светодиодная подсветка (LED), красного цвета
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Конструкция кнопки: плоская, прямоугольная линза
• Габариты: 43,19 × 35 × 27,5 мм
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (не более 1 минуты)
• Тип монтажа: пайка
• Толщина панели для установки: 0,8–3 мм

Совместимость и монтаж

Выключатель клавишный 250В 20А (4с) ON-OFF красный с подсветкой устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов - корпус фиксируется за счёт защёлок. Контакты предназначены исключительно для пайки; использование клеммных соединений возможно только при условии, что они совпадают по форме и плотности прилегания. Учитывайте габариты: при проектировании панели оставьте минимум 5 мм свободного пространства вокруг корпуса для предотвращения перегрева и механических повреждений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Предельное напряжение 1500 В допускается лишь кратковременно - не более одной минуты - и не является рабочим режимом. IP30 обеспечивает базовую защиту от прикосновений, но не защищает от влаги, пыли или химических воздействий. Не применяйте в средах с высокой влажностью, сыростью или наличием проводящей пыли.

Преимущества

• Яркая красная подсветка улучшает узнаваемость состояния в темноте и при сложном освещении
• Две независимые клавиши позволяют управлять двумя цепями одним устройством
• Плоский дизайн удобен для встраивания в тонкие панели
• Низкое контактное сопротивление снижает потери энергии и нагрев при работе
• Простая и надёжная фиксация без дополнительных креплений

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в местах с риском брызг воды - IP30 недостаточен
• Не рекомендован для частого включения/выключения с индуктивной нагрузкой выше 20 А - возможен износ контактов
• Пайка требует точности: перегрев при монтаже может повредить внутренние элементы и светодиод
• Не поддерживает автоматическое управление - только ручное переключение
• Нет запасных деталей для ремонта - устройство заменяется полностью

Примеры использования

• Выключение питания сетевого фильтра на рабочем месте
• Локальное управление питанием аудиоусилителя в студии
• Контроль включения/выключения насоса или вентилятора на производственной линии
• Панель управления в автосервисе или мобильном оборудовании
• Индикация состояния зарядного устройства или преобразователя напряжения

Практические советы

• При пайке используйте жало мощностью не более 40 Вт и время нагрева не более 3 секунд на каждый вывод
• Проверьте диаметр отверстия в панели перед установкой - он должен точно соответствовать габаритам корпуса (43,19×35 мм)
• Если нужна герметизация, дополнительно уплотните место установки силиконовым составом - сам выключатель не имеет защиты от влаги
• Для многократного использования в промышленных условиях выбирайте модели с более высокой степенью защиты (например, IP65); этот вариант подходит только для сухих помещений
• При использовании двух постов одновременно убедитесь, что суммарная нагрузка не превышает 20 А на один пост
