Выключатель клавишный 250V 15А (6с) ON-ON красный с подсветкой (RWB-506, SC-767) Индивидуальная упаковка 1 шт | 36-2350-1 REXANT MEET

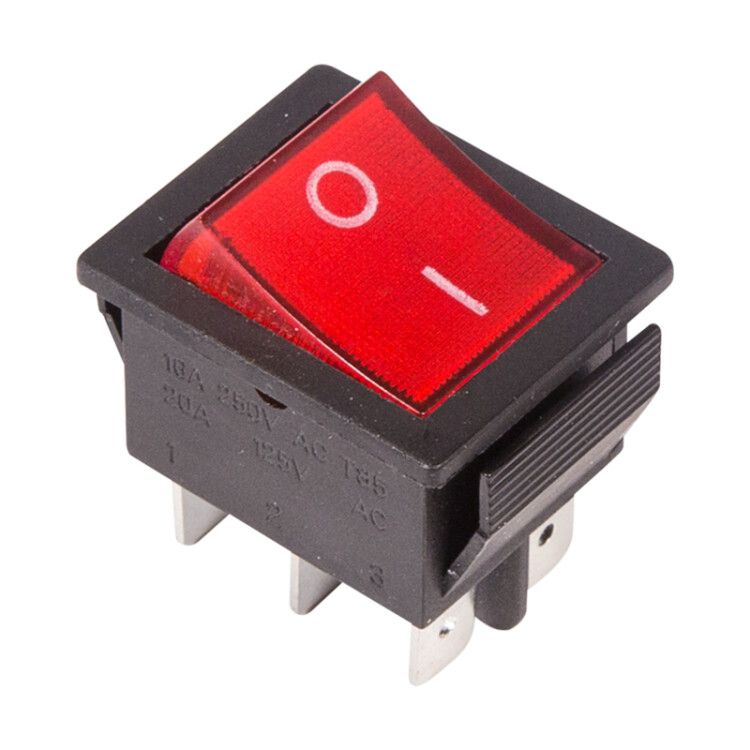

Выключатель клавишный RWB-506 (SC-767) - двухпозиционный переключатель с красной подсвечивающейся клавишей, рассчитанный на работу в сетях переменного тока до 250 В и токе до 15 А. Подходит для установки в устройствах, где важно визуально контролировать состояние включения, например - в удлинителях, аудиоаппаратуре или промышленном оборудовании.

Назначение и область применения

Выключатель RWB-506 используется для переключения между двумя активными состояниями электрической цепи - то есть когда нужно выбрать один из двух работающих режимов, а не просто включить/выключить устройство. Принцип работы «ON-ON» означает, что в обоих положениях клавиши цепь замкнута, но через разные контакты. Это удобно, например, для выбора входа/выхода в аудиосистеме, переключения питания между источниками или управления двумя нагрузками одновременно.

Подсветка красного цвета позволяет легко определить текущее положение выключателя в условиях плохой видимости - особенно полезно в щитовых, на пультах управления или в автомобилях.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Максимальное импульсное напряжение: до 1500 В AC (не более 1 минуты)
• Количество переключающих контактов: 2 (двухполюсный)
• Тип контактов: нормально открытые (NO), без нормально закрытых (НЗ)
• Конструкция: двухпостовый, с фиксацией в каждом положении
• Индикация: светодиодная подсветка красного цвета
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Контактное сопротивление: ≤ 35 мОм
• Габариты: 43,19 × 35 × 27,5 мм
• Тип линзы: прямоугольная, плоская клавиша
• Тип монтажа: пайка

Совместимость и монтаж

Выключатель RWB-506 монтируется исключительно методом пайки - он не имеет клеммных соединений. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Диаметр отверстия должен соответствовать габаритам корпуса - рекомендуется проверить совпадение с чертежом перед изготовлением панели.

Поскольку контактные выводы предназначены для пайки, не используйте этот выключатель там, где возможны частые механические вибрации без дополнительной фиксации - риск отслоения паяных соединений повышен.

Безопасность и стандарты

Выключатель RWB-506 не имеет сертификации по международным стандартам (например, UL, CE), однако соответствует требованиям к бытовому и промышленному использованию в рамках допустимых значений напряжения и тока. Не применяйте в средах с высокой взрывоопасностью, агрессивными химическими веществами или постоянной влажностью - степень защиты IP30 не обеспечивает герметичность.

Преимущества

• Чёткая фиксация в обоих положениях - предотвращает случайное переключение
• Яркая красная подсветка повышает узнаваемость состояния даже в сумраке
• Компактные размеры позволяют использовать в ограниченном пространстве
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Устойчив к кратковременным перегрузкам по напряжению (до 1500 В)

Ограничения применения

• Не подходит для установки в помещениях с высокой влажностью, пылью или мытьём - IP30 не защищает от брызг и пыли
• Только пайка - нельзя использовать с клеммниками или быстроразъёмными соединениями
• Нет нормально закрытых контактов - невозможно применить как аварийный выключатель типа “выкл-по-умолчанию”
• Не предназначен для частого переключения (>1000 циклов/час) - срок службы ограничен механической прочностью
• Не рекомендован для подключения мощных индуктивных нагрузок (например, двигателей) без дополнительной защиты

Примеры использования

• Выбор источника питания в удлинителе с двумя входами
• Переключение режимов работы аудиоусилителя (Line / Phono)
• Управление двумя светильниками в одном устройстве
• Коммутация сигналов в тестовом оборудовании
• Локальное управление питанием в автомобильных модификациях (например, подсветка приборной панели)

Практические советы

• При пайке соблюдайте температурный режим - не превышайте 260 C и время воздействия не более 5 секунд на каждый вывод, чтобы не повредить пластик и LED
• Убедитесь, что отверстие в панели точно соответствует габаритам 43,19×35 мм - слишком маленькое отверстие сломает корпус, слишком большое - вызовет люфт
• Для долговечности не перегружайте выключатель RWB-506 выше 15 А - даже кратковременные перегрузки сокращают срок службы контактов
• Если выключатель установлен в металлическом корпусе, убедитесь, что его корпус не замыкает на массу - изоляция внутри не предусмотрена
• Проверьте полярность подсветки - хотя она работает на любом направлении тока, при длительной работе в DC лучше соблюсти правильную полярность для максимального срока службы светодиода
