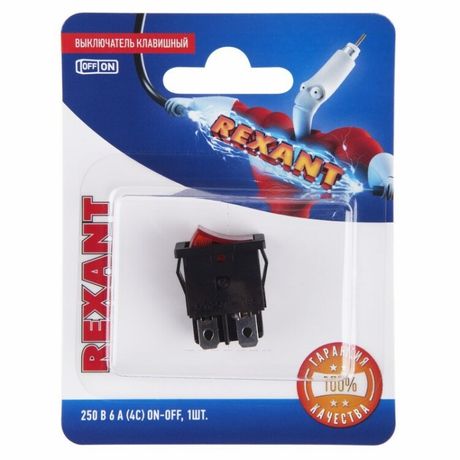

Выключатель клавишный 250V 6А (4с) ON-OFF красный с подсветкой Mini (RWB-207, SC-768) (в упак. 1шт.) | 06-0300-A REXANT MEET

Выключатель клавишный 250В 6А (4 контакта) ON-OFF красный с подсветкой Mini (RWB-207, SC-768) - компактное устройство для включения и отключения электрических цепей переменного тока с индикацией состояния через светодиодную подсветку. Подходит для сборки бытовых и промышленных устройств, где важна надёжность и визуальный контроль.

Назначение и область применения

Выключатель RWB-207, SC-768 используется для управления питанием в устройствах, требующих простого двухпозиционного переключения. Он применяется в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, блоках питания, контроллеров, малогабаритной автоматике и некоторых автомобильных системах. Каждый из двух постов позволяет управлять отдельной цепью, что удобно при необходимости одновременного включения/выключения нескольких нагрузок.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Количество переключающих контактов: 2 (по одному на каждый пост)
• Количество нормально замкнутых (НЗ) контактов: 0
• Фиксация клавиши: механическая, с удержанием в выбранном положении (ON/OFF)
• Подсветка: светодиодная, красного цвета, встроена в клавишу
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Габариты: 25,73 × 20,9 × 24,5 мм
• Способ монтажа: пайка выводов к печатной плате
• Цвет клавиши: красный
• Форма линзы: прямоугольная

Совместимость и монтаж

Выключатель RWB-207, SC-768 монтируется исключительно методом пайки - он не имеет крепёжных элементов и не рассчитан на установку в панель с зажимами. Устанавливается в отверстие в PCB или гибком кабеле, соответствующее форме корпуса. Толщина панели должна быть не менее 0,8 мм и не более 3 мм. Выводы имеют форму плоских клемм - для надёжного соединения рекомендуется использовать паяльник мощностью до 40 Вт и температуру не выше 260 C, время пайки - не более 3 секунд на контакт. После монтажа проверьте отсутствие короткого замыкания между выводами.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений при работе в пределах указанных параметров. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги, пыли или агрессивных сред. Не используйте в условиях повышенной влажности, на улице или в помещениях с высоким уровнем запылённости. Сертификация по ГОСТ или IEC не указана - продукт ориентирован на внутренние рынки и комплектацию оборудования.

Преимущества

• Компактные размеры позволяют использовать в плотно упакованных устройствах
• Интегрированная LED-подсветка даёт визуальное подтверждение включённого состояния
• Два независимых поста - возможность управления двумя цепями одним устройством
• Надёжная фиксация клавиши снижает риск случайного переключения
• Красный цвет клавиши легко отличить от других элементов управления

Ограничения применения

• Не предназначены для работы с постоянным током (DC) - только переменный ток (AC)
• IP30 не допускает использование во влажных, пыльных или агрессивных средах
• Отсутствуют крепления - нельзя установить в панель без пайки
• Нет нормально замкнутых контактов - невозможно реализовать схемы “выкл.-вкл.” с использованием НЗ
• Максимальный ток 6 А - не подходит для мощных нагревателей, двигателей или освещения >1,5 кВт

Примеры использования

• Включение/выключение сетевого фильтра с подсветкой
• Управление питанием аудиоусилителя или проектора
• Коммутирование вторичного контура в импульсном блоке питания
• Локальная кнопка включения в мини-панелях управления
• Системы аварийного отключения в оборудовании с ограниченным пространством

Практические советы

• При монтаже соблюдайте полярность - хотя выключатель не зависит от направления тока, расположение выводов влияет на удобство трассировки дорожек на плате
• Проверяйте расстояние между соседними отверстиями - габариты 25,7×20,9 мм требуют минимального зазора 3–5 мм вокруг
• Для долговечности не перегружайте контакты - даже при 6 А лучше работать с запасом 20–30%
• Если нужна герметизация - дополнительно уплотните место установки силиконовым составом, так как IP30 не защищает от влаги
• При замене аналога - убедитесь, что новый выключатель также имеет 2 поста и пайку, иначе потребуется переделка платы
