Выключатель клавишный 250В 6А (6с) ON-OFF красн. с подсветкой ДВОЙНОЙ Mini (RWB-305) Rexant 36-2160 MEET

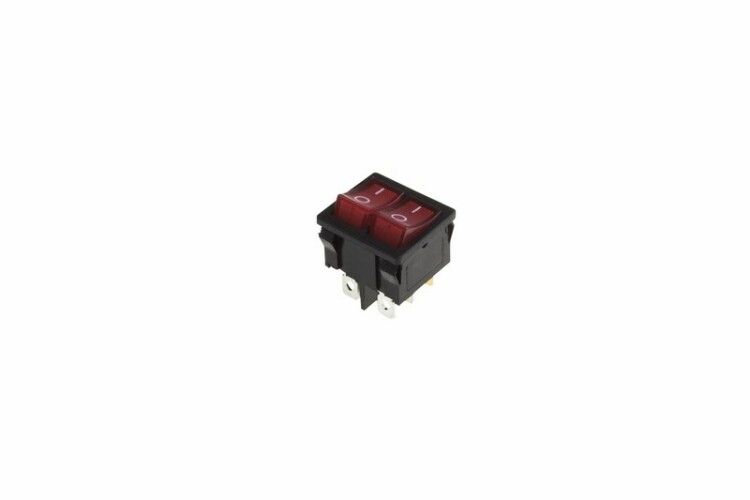

Выключатель клавишный 250V 6А (6с) ON-OFF красный с подсветкой ДВОЙНОЙ Mini от Rexant - двухпозиционный коммутационный элемент с двумя независимыми клавишами и LED-подсветкой, предназначенный для управления двумя цепями одновременно. Подходит для установки на панели устройств, где важна визуальная индикация состояния и компактность. Артикулы 36-2160 и etm36-2160 соответствуют одной модели.

Назначение и область применения

Этот выключатель используется для включения и выключения двух отдельных электрических цепей. Каждая из двух клавиш управляет своей группой контактов, что позволяет управлять, например, двумя светильниками, двумя приборами в одном корпусе или разными режимами работы устройства. Применяется в бытовых и промышленных системах: в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, пультах управления, станках, автомобильной аппаратуре и других местах, где нужна надёжная механическая коммутация с индикацией.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 6 А
• Тип фиксации: с фиксацией (ON-OFF, не пружинный)
• Количество постов: 2 - две независимые клавиши
• Подсветка: светодиодная, красная - показывает активное состояние каждой клавиши
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Габариты: 32,12 × 24,3 × 23,2 мм
• Способ монтажа: пайка - выводы припаиваются к печатной плате или проводам
• Конструкция линзы: прямоугольная - равномерное рассеивание света
• Контактное сопротивление: ≤ 35 мОм
• Предел кратковременного напряжения: до 1500 В AC не более 1 минуты (испытательное напряжение)
• Количество нормально замкнутых (НЗ) контактов: 0 - только нормально разомкнутые (NO)
• Количество переключающих контактов: 0 - каждый пост работает как простой SPST (однополюсный однопозиционный)

Совместимость и монтаж

Выключатель монтируется исключительно методом пайки. Он не имеет крепёжных отверстий или защёлок - не подходит для установки в стандартные монтажные отверстия 22,5 мм или 25 мм. Устанавливается в панели толщиной от 0,8 до 3 мм. Отверстие под него должно точно соответствовать габаритам 32,12×24,3 мм. Пайка выполняется к выводам, расположенным снизу корпуса. Не используйте термопаяльники мощностью выше 40 Вт и не нагревайте контакты дольше 3–5 секунд, чтобы не повредить пластик или LED-элементы. Клеммы не совместимы с быстроразъёмными соединителями - требует прямой пайки или использования кабельных наконечников с последующей пайкой.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Максимальное испытательное напряжение 1500 В AC на 1 минуту обеспечивает безопасную работу при кратковременных скачках. Однако IP30 не даёт защиты от влаги и пыли - не применяйте в условиях повышенной влажности, на улице или в пыльных средах без дополнительной герметизации корпуса.

Преимущества

• Два независимых переключателя в одном корпусе - экономия места и упрощение схемы
• Яркая красная подсветка - легко определить состояние даже в темноте
• Компактные размеры - идеален для плотной компоновки внутри корпусов
• Надёжная фиксация клавиш - не самопроизвольно отключается
• Низкое контактное сопротивление - минимизация потерь энергии и нагрева

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 250 В AC
• IP30 - нельзя использовать во влажных помещениях, на улице, в цехах с брызгами или пылью
• Только пайка - невозможно установить в шасси с обычными монтажными отверстиями
• Нет нормально замкнутых контактов - нельзя применять там, где требуется “замыкание при отключении”
• Не рекомендован для частого переключения (>1000 циклов/час) - срок службы ограничен механической прочностью клавиш

Примеры использования

• Двойной выключатель в сетевом фильтре: одна клавиша - питание USB-портов, вторая - розетки
• Аудиоусилитель: включение основного канала и фоновой подсветки
• Автомобильный модуль: управление внутренним освещением и внешней антенной
• Промышленный пульт: включение насоса и вентилятора в одной панели
• Лабораторное оборудование: включение двух тестовых цепей параллельно

Практические советы

• При проектировании платы учтите, что выключатель занимает площадь 32,12×24,3 мм - оставьте запас вокруг для удобства пайки
• Используйте медные дорожки шириной ≥ 1 мм для токов 6 А - предотвращает перегрев
• Проверьте направление подсветки перед сборкой: светодиод направлен в сторону клавиши, поэтому линза должна быть обращена к пользователю
• Если нужна защита от пыли - закройте выключатель прозрачной крышкой или поместите в герметичный корпус
• Не путайте с выключателями типа “мини-переключатель” - здесь нет перекидных контактов, только простое включение/выключение
