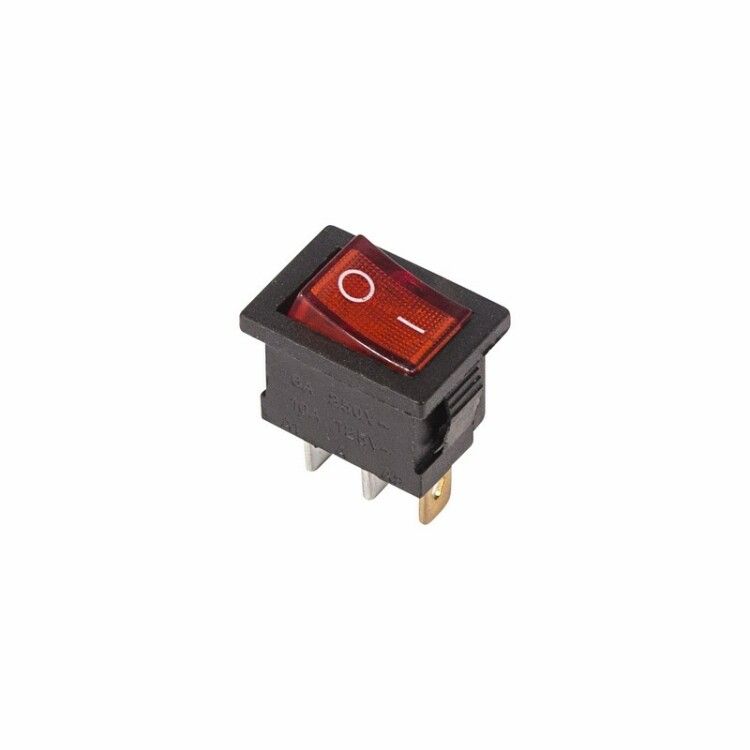

Выключатель клавишный 250В 6А (3с) ON-OFF красн. с подсветкой Mini (RWB-206; SC-768) Rexant 36-2150 MEET

Выключатель клавишный 250В 6А (3с) ON-OFF красный с подсветкой Mini от Rexant — компактное устройство для ручного управления электрическими цепями с индикацией состояния. Подходит для установки в устройствах, где важна видимость и надёжность переключения, особенно в условиях слабого освещения.

Назначение и область применения

Этот выключатель используется для включения и выключения электроприборов через одностабильную механическую связь — при нажатии клавиша фиксируется в одном из двух положений: ON или OFF. Применяется в бытовых и промышленных устройствах: сетевые фильтры, удлинители, аудио- и видеооборудование, панели управления станков, автомобильная электроника, тестовое оборудование.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 6 А
• Подсветка: светодиодная (LED), красного цвета
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Габариты: 25,81 × 21 × 24 мм
• Способ монтажа: пайка выводов к печатной плате
• Фиксация: механическая, с удержанием в выбранном положении
• Количество постов: 2 — позволяет использовать как однополюсный или двуполюсный выключатель
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (не более 1 минуты)
• Цвет клавиши: красный
• Линза: прямоугольная форма

Совместимость и монтаж

Выключатель 250В 6А (3с) ON-OFF красный с подсветкой Mini монтируется исключительно методом пайки. Он не имеет крепёжных отверстий или защёлок — устанавливается в подготовленное отверстие в печатной плате или тонкой панели толщиной 0,8–3 мм. Убедитесь, что отверстие соответствует габаритам корпуса. Пайка выполняется к выводам, расположенным снизу. Не используйте термостойкий клей или механическое крепление — это нарушит работу контактов и может повредить корпус.

Безопасность и стандарты

Устройство рассчитано на работу в соответствии с требованиями к низковольтному оборудованию. Максимальное импульсное напряжение 1500 В AC (до 1 мин) обеспечивает кратковременную устойчивость к скачкам. Однако IP30 не даёт защиты от влаги — не применяйте в сырых помещениях, на улице или там, где возможен контакт с жидкостью. Перегрузка выше 6 А или 250 В может вызвать оплавление контактов или выход из строя.

Преимущества

• Яркая красная подсветка LED легко заметна даже при плохом освещении — удобно для операторов и сервисного персонала
• Компактные размеры позволяют устанавливать выключатель в плотно укомплектованных корпусах
• Механическая фиксация предотвращает случайное переключение
• Два поста обеспечивают гибкость в схемах — можно замкнуть две цепи одновременно
• Низкое контактное сопротивление снижает потери энергии и нагрев

Ограничения применения

• Не предназначено для монтажа в шасси с толщиной панели более 3 мм — требует пайки, а не крепления болтами
• IP30 не защищает от пыли и влаги — запрещён в открытых, влажных или пыльных средах
• Не подходит для высоких частот переключений (>1000 циклов/час) — риск износа механизма
• Не рекомендован для управляемых систем автоматики — только ручное управление
• Красный цвет подсветки не подходит для сигналов “готов” или “норма”, так как воспринимается как тревожный

Примеры использования

• Сетевой фильтр с индикацией включения
• Пульт управления музыкальным центром
• Панель управления малогабаритным станком
• Автомобильный адаптер с функцией включения/выключения
• Тестовый стенд для проверки электронных модулей

Практические советы

• При пайке соблюдайте температурный режим — не превышайте 260 °C и время воздействия не более 5 секунд на каждый вывод
• Проверьте посадочное отверстие перед установкой — диаметр должен быть чуть больше корпуса (≈26 мм), чтобы не деформировать пластик
• Избегайте механических нагрузок на клавишу — она не предназначена для частого или силового нажатия
• Для многократного использования в промышленных условиях лучше выбрать модели с IP65 и винтовым креплением
• Выключатель Rexant 36-2150 совместим с аналогичными изделиями других брендов — проверяйте только габариты и тип монтажа
