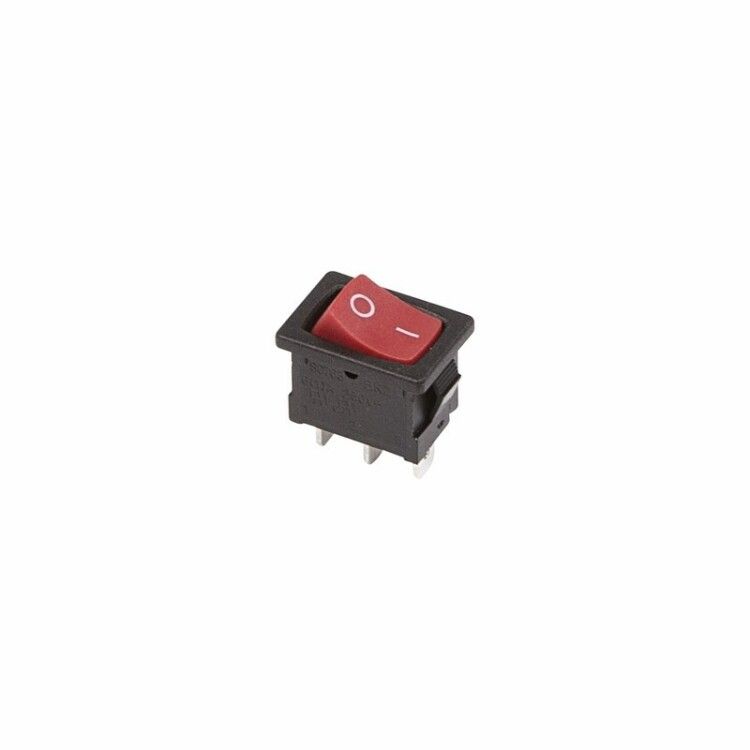

Выключатель клавишный 250В 6А (3с) ON-ON красн. Mini (RWB-202 SC-768) Rexant 36-2131 MEET

Выключатель клавишный 250V 6А (3с) ON-ON красный Mini от Rexant - компактный двухпозиционный переключатель для управления цепями переменного тока. Артикулы etm36-2131 и 36-2131 подходят для встраивания в устройства с ограниченным пространством, где важна надёжная механическая фиксация и простота монтажа.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей переменного тока до 250 В и током до 6 А. Он подходит для установки в бытовые и промышленные устройства: сетевые фильтры, удлинители, блоки питания, аудиоаппаратуру, контрольные панели и оборудование на производстве. Благодаря двум устойчивым положениям (ON-ON), он позволяет выбирать между двумя активными состояниями без автоматического возврата.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-ON (два устойчивых положения)
• Число контактов: 3 (одна группа: один вход, два выхода)
• Фиксация клавиши: есть - положения защёлкиваются
• Индикация состояния: отсутствует
• Рабочий температурный диапазон: от -25 C до +85 C
• Степень защиты: IP30 - защита от крупных частиц, но не от воды и пыли
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 25,81 × 21 × 21,4 мм
• Цвет корпуса: красный
• Форма линзы: квадратная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный 250V 6А (3с) ON-ON красный Mini монтируется методом пайки - выводы контактов припаиваются к печатной плате или проводам. Устройство не требует винтового крепления, что делает его удобным для сборки на тонких панелях толщиной от 0,8 мм до 3 мм. Посадочное отверстие должно соответствовать габаритам корпуса - рекомендуется проверить точную форму и размеры перед изготовлением отверстия. Не совместим с разъёмами типа Quick Connect или винтовыми клеммами - только пайка.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с высокой запылённостью. Отсутствие индикации требует внешнего решения для определения текущего положения переключателя. Предельное напряжение 1500 В допускается лишь кратковременно - длительное воздействие может повредить изоляцию.

Преимущества

• Компактные размеры позволяют использовать его в плотно укомплектованном оборудовании
• Надёжная фиксация положений предотвращает случайное переключение
• Высокая механическая прочность - 10 000 циклов работы
• Красный цвет клавиши обеспечивает хорошую визуальную заметность
• Поддерживает широкий температурный диапазон - подходит для холодных и жарких условий

Ограничения применения

• Не предназначена для постоянного использования в условиях повышенной влажности, пыли или агрессивной среды - IP30 недостаточно
• Нельзя применять в цепях постоянного тока выше 30 В - спецификация рассчитана только на переменный ток
• Отсутствуют световые индикаторы - необходимо дополнительно решать вопрос визуального контроля состояния
• Только пайка - нельзя использовать с клеммниками, зажимами или быстроразъёмными соединениями
• Не подходит для частого ручного управления - ресурс 10 000 циклов ограничен для интенсивного режима

Примеры использования

• Встроенный выключатель в сетевой фильтре с двумя режимами: «все розетки включены» / «только USB-порты»
• Выбор режима работы в малогабаритном блоке питания: «нормальный» / «экономичный»
• Переключение между источниками питания в автономных системах
• Управление питанием в аудиоустройствах с двумя рабочими сценариями

Практические советы

• При пайке используйте термостойкий паяльник (не более 300 C) и не нагревайте контакты дольше 3–5 секунд - перегрев может повредить пластик корпуса
• Проверьте глубину посадочного отверстия - корпус выступает на 21,4 мм, и должен свободно помещаться без давления на линзу
• Для долговечности избегайте ударных нагрузок на клавишу - даже с фиксацией она не рассчитана на частый резкий щелчок
• Если устройство будет установлено в металлический корпус, убедитесь, что нет замыкания между выводами и корпусом - изоляция внутри не предусмотрена
• При замене старого аналога сверьте не только напряжение и ток, но и тип контакта - здесь три контакта, а не два, значит, это SPDT, а не SPST
