Выключатель клавишный 250V 6А (2с) ON-OFF красный Mini (RWB-201, SC-768) | 36-2111 REXANT MEET

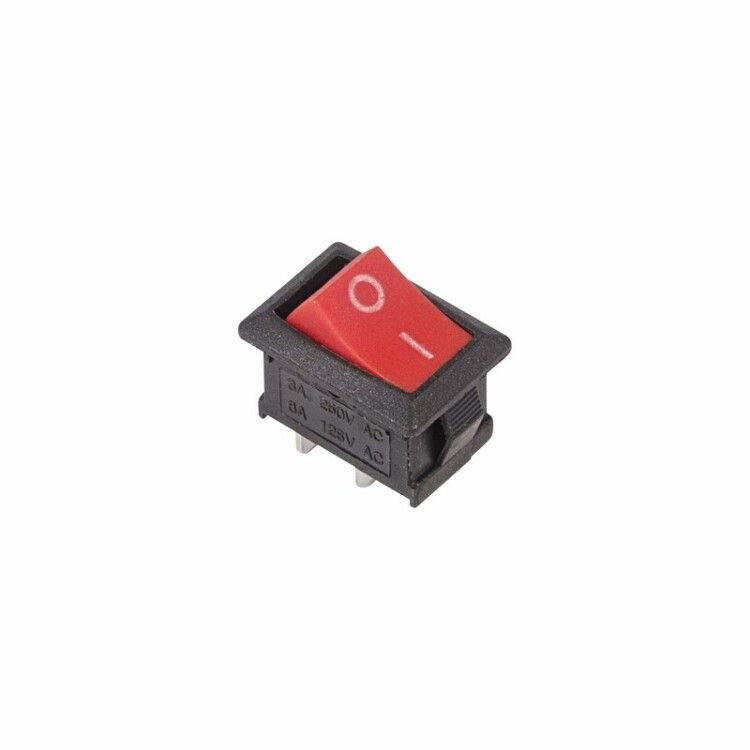

Выключатель клавишный 250 В 6 А (2с) ON-OFF красный Mini (RWB-201, SC-768) — компактный двухпозиционный переключатель для включения и отключения электрических цепей до 250 В переменного тока. Бренд Rexant предлагает эту модель как надёжное решение для встраивания в бытовую и промышленную аппаратуру, где важна простота монтажа и четкая визуальная индикация состояния.

Назначение и область применения

Выключатель RWB-201, SC-768 используется для ручного коммутирования однополюсных цепей переменного тока с нагрузкой до 6 А и напряжением до 250 В. Он подходит для встраивания в устройства, требующие простого и наглядного управления питанием: сетевые фильтры, удлинители, блоки питания, аудиоаппаратура, контрольные панели, оборудование для производства и автомобильные системы.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 250 В AC
• Количество полюсов: 1
• Количество постов: 2 (двухпозиционный ON-OFF)
• Тип управления: клавишный (рокер)
• Фиксация: с механической фиксацией в обоих положениях
• Цвет кнопки и элемента управления: красный
• Индикация: символы “0” (выкл.) и “1” (вкл.)
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термопласт, безгалогенный
• Цвет корпуса: черный
• Высота: 21,4 мм
• Глубина установки: 20,4 мм
• Диаметр отверстия для встраивания: 13–19,2 мм
• Толщина панели для монтажа: 0,8–3 мм
• Способ подключения: плоский контакт (разъем) + возможность пайки
• Тип крепления: защелка
• Конструкция кнопки: плоская, прямоугольной формы
• Подсветка: есть — управление/контроль (не светодиодная, индикация через символы)

Совместимость и монтаж

Выключатель RWB-201, SC-768 устанавливается в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов — достаточно продеть выводы через отверстие и зафиксировать защелкой. Устройство совместимо с печатными платами и шасси, где допускается пайка. Подключение происходит через плоские клеммы — можно использовать кабели с наконечниками типа “быстроразъемные” или запаять провода напрямую. Диаметр отверстия в панели должен находиться в пределах 13–19,2 мм; не используйте отверстия больше 19,2 мм — это нарушит герметичность фиксации.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. IP30 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для работы во влажных средах, на улице или в условиях высокой запыленности. Не применять в помещениях с повышенной влажностью или возможным попаданием жидкости.

Преимущества

• Компактные размеры позволяют устанавливать в ограниченном пространстве
• Ярко окрашенная красная клавиша легко заметна даже при слабом освещении
• Механическая фиксация исключает самопроизвольное переключение
• Поддержка пайки и разъемного подключения повышают гибкость сборки
• Материал корпуса — термостойкий термопласт, безопасный при длительной работе
• Символы “0” и “1” обеспечивают международно понятную индикацию

Ограничения применения

• Не предназначен для постоянной работы при токе выше 6 А — возможен перегрев и выход из строя
• IP30 не защищает от пыли и влаги — нельзя использовать вне закрытых корпусов
• Запрещена установка в зонах с ударными нагрузками или вибрацией без дополнительной фиксации
• Не рассчитан на частые переключения более 10 раз в минуту — срок службы снижается
• Не подходит для цепей постоянного тока — только переменный ток до 250 В

Примеры использования

• Встроенный в сетевой фильтр для удобного включения/выключения группы розеток
• На передней панели блока питания компьютера или сервера
• Как основной выключатель в аудиоусилителе или проекторе
• В контроллерных панелях промышленного оборудования с небольшими нагрузками
• В автономных системах зарядки аккумуляторов

Практические советы

• При монтаже проверьте точный диаметр отверстия — лучше использовать сверло 19 мм, чтобы избежать люфта
• При пайке соблюдайте температурный режим: не превышайте 260 °C и время воздействия не более 3 секунд
• Не затягивайте провода слишком сильно — плоские контакты легко деформируются
• Для долговечности рекомендуется использовать выключатель только в закрытых корпусах
• Если требуется большая степень защиты — выбирайте модели с IP65/IP67, этот выключатель не заменяет их
• Проверяйте соответствие нагрузки: если мощность устройства превышает 1500 Вт (при 250 В), используйте выключатель с большим токовым рейтингом
