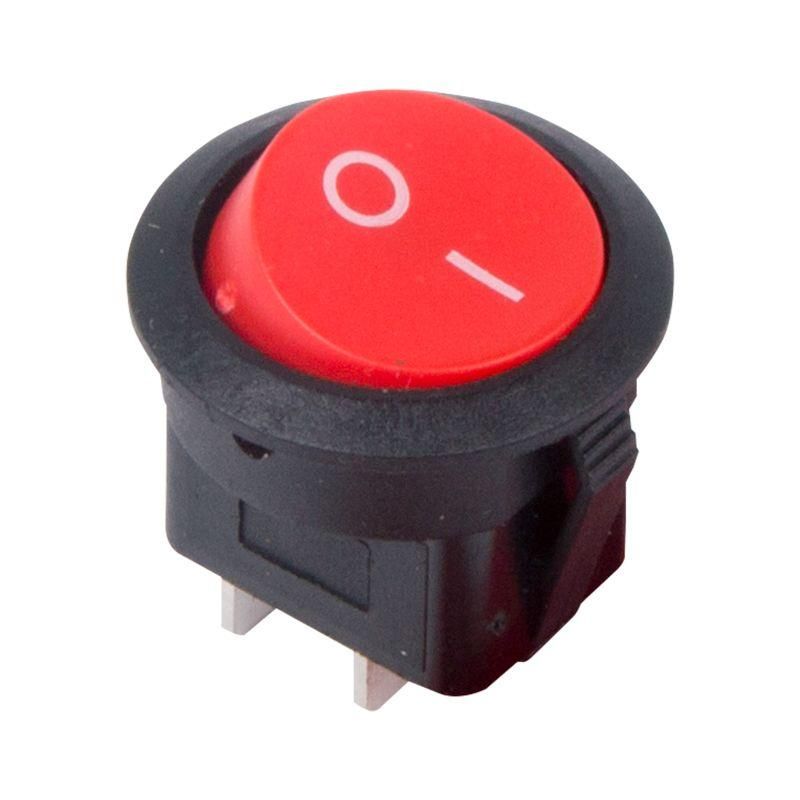

Выключатель клавишный круглый 250В 6А (2с) ON-OFF красн. (RWB-213 SC-214 MRS-102-8) Rexant 36-2560 MEET

Выключатель клавишный круглый 250 В 6 А (2с) ON-OFF красный (RWB-213 SC-214 MRS-102-8) - это двухпозиционный переключатель с фиксацией для управления цепями переменного тока в бытовых и промышленных устройствах. Бренд Rexant обеспечивает надёжную сборку, а артикулы RWB-213, SC-214 и MRS-102-8 указывают на совместимость с популярными решениями.

Назначение и область применения

Выключатель используется для включения и выключения электрических цепей переменного тока до 250 В и током до 6 А. Он подходит для установки в устройствах, где требуется простое и надёжное управление питанием: сетевые фильтры, удлинители, аудио- и видеооборудование, блоки питания, станки, контрольные панели, автомобильная электроника и другое оборудование с жесткими требованиями к компактности.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип переключения: ON-OFF с фиксацией (два устойчивых положения)
• Количество постов: 2 (две группы контактов, работающие одновременно)
• Диаметр отверстия для монтажа: 20 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Цвет клавиши: красный
• Тип монтажа: пайка (без винтовых зажимов)
• Конструкция: круглая клавиша с линзой
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество переключающих контактов: 0 (работает как обычный SPST-переключатель)

Совместимость и монтаж

Монтаж выполняется через отверстие диаметром 20 мм в панели толщиной от 0,8 до 3 мм. Выключатель фиксируется за счёт защёлок на корпусе - никаких винтов не требуется. Подключение проводов осуществляется исключительно методом пайки к контактным пластинам. Учитывайте, что отсутствие клемм делает этот выключатель непригодным для быстрого соединения без паяльника. Совместим с большинством печатных плат и устройств, использующих аналогичные модели RWB-213, SC-214, MRS-102-8.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для бытовой и легкой промышленной аппаратуры. Степень защиты IP30 позволяет использовать его внутри закрытых корпусов, но не рекомендует применение во влажных средах, на улице или в условиях повышенной запылённости. Отсутствие сертификации по IEC/EN 61058 не исключает безопасность, но требует соблюдения правил проектирования оборудования.

Преимущества

• Удобная форма клавиши - легко нажимается даже в ограниченном пространстве
• Чёткая фиксация в обоих положениях - предотвращает случайное отключение
• Красный цвет клавиши - визуальное отличие от других элементов управления
• Двухполюсная конструкция - позволяет коммутировать две цепи одновременно
• Компактный размер - идеален для плотной компоновки внутренних модулей

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• IP30 не защищает от брызг, пыли и влаги - нельзя использовать вне герметичных корпусов
• Только пайка - невозможно подключить провода без инструментов и навыков пайки
• Отсутствие нормально замкнутых контактов - нельзя использовать как переключатель типа “выкл.-вкл.” с сохранением состояния
• Не рассчитана на частые циклы включения/выключения свыше 10 000 раз - не подходит для высокочастотных систем

Примеры использования

• Выключатель питания в настольном усилителе или аудиосистеме
• Главный переключатель в сетевом фильтре с USB-портами
• Управление питанием блока питания для сервера или контроллера
• Кнопка включения в панели управления малогабаритного станка
• Локальный выключатель в автомобильном зарядном устройстве

Практические советы

• При монтаже проверьте толщину панели - она должна быть между 0,8 и 3 мм, иначе защёлки не зафиксируют выключатель
• Используйте термостойкий припой (например, Sn60Pb40) - температура пайки не должна превышать 260 C более чем на 3 секунды
• Не затягивайте провода механически - нагрузка на контакты передаётся только через пайку
• Если нужна защита от пыли и влаги - устанавливайте выключатель внутри корпуса с уровнем защиты IP54+
• Проверяйте соответствие тока нагрузки - превышение 6 А вызывает перегрев и выход из строя
