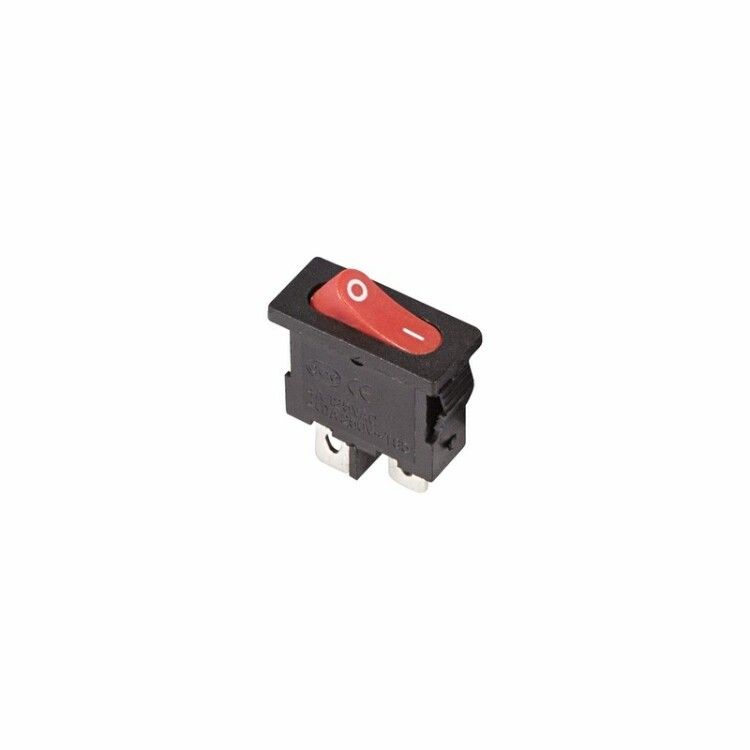

Выключатель клавишный 250В 6А (2с) ON-OFF красн. Mini (RWB-103 SC-766 MRS-101-5) Rexant 36-2051 MEET

Выключатель клавишный 250В 6А (2с) ON-OFF красный Mini (RWB-103 SC-766 MRS-101-5) - это двухпозиционный коммутирующий элемент с фиксацией, предназначенный для управления цепями переменного тока в бытовых и промышленных устройствах. Бренд Rexant обеспечивает надёжную сборку, а артикул RWB-103 SC-766 MRS-101-5 указывает на специфическую модификацию с пайкой и красным корпусом.

Назначение и область применения

Выключатель клавишный 250В 6А (2с) ON-OFF красный Mini (RWB-103 SC-766 MRS-101-5) используется для включения и отключения электрических цепей переменного тока. Он подходит для установки в устройствах, где требуется простое и надёжное управление питанием: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, контрольные панели на производстве. Наличие двух постов позволяет управлять одной цепью двумя независимыми клавишами - например, для дублирования управления или последовательного включения/выключения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (два фиксированных положения)
• Число контактных групп: одна
• Число контактов в группе: два (SPST - однополюсный одноконтактный)
• Фиксация клавиши: есть - удержание в выбранном положении
• Индикация состояния: отсутствует
• Рабочий температурный диапазон: от -25 C до +85 C
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 21,4 × 23,45 × 24,8 мм
• Цвет корпуса: красный
• Конструкция линзы: прямоугольная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный 250В 6А (2с) ON-OFF красный Mini (RWB-103 SC-766 MRS-101-5) монтируется исключительно методом пайки. Его выводы рассчитаны на прямую припайку к печатной плате или проводам. Устройство не имеет крепёжных отверстий или зажимов - для установки требуются отверстия в панели диаметром около 20–21 мм. Толщина панели должна находиться в пределах 0,8–3 мм. Поскольку монтаж - паяльный, он не подходит для быстрого демонтажа или замены без термического воздействия. Перед установкой проверьте совпадение габаритов с местом крепления - особенно важно соблюсти расстояние между соседними отверстиями, чтобы избежать механического контакта с другими элементами.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II (двойная изоляция). Степень защиты IP30 гарантирует, что внутренние части недоступны для пальцев человека и крупных инструментов, однако не защищает от пыли и влаги - поэтому применение допускается только внутри закрытых корпусов. Предельное напряжение 1500 В AC на 1 минуту - испытательный параметр, не рабочий режим. Эксплуатация выше 250 В или 6 А запрещена.

Преимущества

• Устойчивая фиксация клавиши - не проскальзывает и не самопроизвольно переключается
• Компактные размеры позволяют использовать в плотно укомплектованной аппаратуре
• Красный цвет визуально выделяет функциональный элемент - удобно для операторского контроля
• Высокий ресурс (10 000 циклов) - подходит для частого использования
• Подходит для автоматической сборки и пайки в поточных линиях

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в условиях высокой запылённости - IP30 не обеспечивает герметичность
• Запрещено использование в цепях постоянного тока - только переменный ток (AC)
• Нельзя устанавливать в панели толще 3 мм - не будет плотного прилегания
• Отсутствие индикации - нельзя определить состояние включения в темноте без внешнего светового сигнала
• Пайка требует наличия оборудования и навыков - не подходит для быстрой замены в полевых условиях

Примеры использования

• Сетевой фильтр с двумя выходными группами - один выключатель управляет всей цепью, второй - отдельной веткой
• Блок питания компьютера или сервера - встроен в переднюю панель для включения/выключения
• Аудиоусилитель - включение питания через клавишу с фиксацией
• Производственный контроллер - встроенный в пульт управления для аварийного отключения
• Лабораторное оборудование - временная активация тестовой цепи

Практические советы

• При пайке используйте температуру не выше 260 C и время нагрева менее 3 секунд на каждый вывод - перегрев повредит пластик и контакты
• Проверьте соответствие диаметра отверстия в панели - слишком маленькое вызовет трещины, слишком большое - люфт и шум при нажатии
• Если выключатель установлен в металлический корпус, убедитесь, что его корпус не замыкает на массу - изоляция не предусмотрена
• Для увеличения долговечности не перегружайте выключатель - даже кратковременные перегрузки свыше 6 А снижают срок службы
• При использовании нескольких таких выключателей рядом - учтите тепловое расширение и расположение радиаторов, если рядом находятся мощные компоненты
