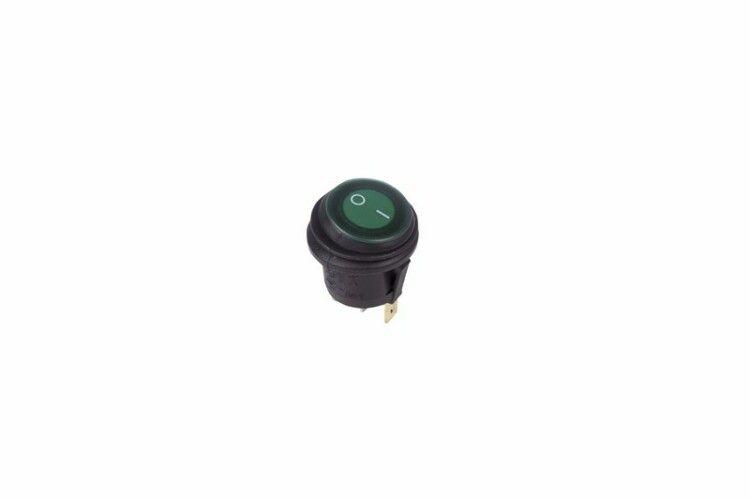

Выключатель клавишный круглый 250V 6А (3c) ON-OFF зеленый с подсветкой ВЛАГОЗАЩИТА | 36-2597 REXANT MEET

Выключатель клавишный круглый 250 вольт 6 ампер (3 контакта) ON-OFF зеленый с подсветкой влагозащита от Rexant (арт. 36-2597) - это надёжный двухпозиционный переключатель с LED-индикацией для управления электропитанием в устройствах, работающих в условиях повышенной влажности. Устройство рассчитано на переменный ток до 250 В и 6 А, подключается методом пайки и устанавливается в панели толщиной 0,8–3 мм.

Назначение и область применения

Выключатель используется для включения и отключения электрических цепей переменного тока. Его основное применение - управление питанием в бытовых и промышленных устройствах, где важна видимость состояния в темноте и защита от пыли и влаги. Подходит для установки в:

• сетевые фильтры и удлинители;
• блоки питания и зарядные устройства;
• аудио- и видеооборудование;
• промышленные панели управления;
• автомобильную электронику и оборудование для сервиса.

Зелёный цвет кнопки и подсветка сигнализируют о включенном состоянии, что удобно при работе в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип тока: переменный (AC)
• Степень защиты: IP51 - защищён от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Количество контактов: 3 (один вход, один выход, один общий - функционально однополюсный переключатель ON-OFF)
• Фиксация клавиши: механическая, с удержанием в обоих положениях
• Подсветка: светодиод (LED), встроен в клавишу
• Цвет клавиши: зелёный
• Габариты: 20×20×34,2 мм
• Монтаж: пайка выводов к печатной плате или проводам
• Толщина панели для установки: 0,8 – 3 мм
• Число постов: 2 (два независимых контактных элемента внутри корпуса, но используются как единый переключатель)
• Контакты: 0 нормально замкнутых, 0 переключающих - работает как простой размыкатель/замыкатель (ON-OFF)

Совместимость и монтаж

Выключатель 36-2597 монтируется исключительно методом пайки. Он не имеет винтовых креплений и не предназначен для установки в стандартные монтажные отверстия с зажимами. Для установки необходимо:

• вырезать в панели отверстие диаметром около 19–20 мм (по габаритам корпуса);
• вставить устройство до упора;
• припаять выводы к печатной плате или проводам.

Убедитесь, что толщина панели находится в пределах 0,8–3 мм - слишком толстая панель затруднит плотную посадку, слишком тонкая - не обеспечит достаточную жесткость крепления.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP51 позволяет использовать его в помещениях с возможным образованием конденсата, но не рекомендован для открытых площадок, дождя или прямого воздействия струй воды. Напряжение 250 В и ток 6 А соответствуют классическим нагрузкам для бытовой техники, однако не подходят для мощных двигателей или нагревательных элементов выше 1,5 кВт.

Преимущества

• Встроенный светодиод даёт четкую визуальную индикацию состояния - легко определить, включено ли устройство даже в темноте.
• Круглая форма и зелёный цвет обеспечивают узнаваемость и соответствие стандартам цветовой сигнализации (зелёный = “включено”).
• Механическая фиксация клавиши предотвращает случайное переключение.
• Защита IP51 повышает долговечность в средах с высокой влажностью (например, кухни, мастерские, автосервисы).
• Компактные размеры позволяют устанавливать его в ограниченном пространстве.

Ограничения применения

• Не подходит для постоянного подключения нагрузок более 6 А - риск перегрева и выхода из строя.
• IP51 не обеспечивает защиту от брызг, струй воды или погружения - нельзя использовать вне помещений или в сырых зонах без дополнительной защиты.
• Отсутствует возможность монтажа на винты - требует пайки, что усложняет ремонт и замену в готовых устройствах.
• Не предназначен для частого переключения (более 10 раз в минуту) - срок службы снижается при интенсивном использовании.
• Нет нормально замкнутых контактов - нельзя использовать в схемах, требующих “по умолчанию замкнуто” состояние.

Примеры использования

• Выключатель питания в настольном светильнике с USB-портами.
• Коммутирующее устройство в импульсном блоке питания для видеокарты.
• Элемент управления в домашнем аудиоусилителе.
• Панель включения/выключения в оборудовании для ремонта автомобилей (например, тестеры, шлифовальные машины).
• Сетевой фильтр с подсветкой для офиса или студии.

Практические советы

• При пайке используйте низкую температуру (не более 260 C) и время воздействия не более 3 секунд - перегрев может повредить внутренние детали и светодиод.
• Проверьте посадочный диаметр перед вырезанием отверстия - лучше сделать его чуть меньше, чем больше, чтобы клавиша плотно сидела.
• Если выключатель установлен в металлический корпус, убедитесь, что он не замыкает контакты на массу - изоляция между корпусом и контактами не гарантируется.
• Для увеличения срока службы не допускайте попадания жидкости прямо на клавишу - даже при IP51 вода может просочиться через щели вокруг корпуса.
• При замене аналога проверяйте тип подключения - этот выключатель требует пайки, а не клеммного соединения.
