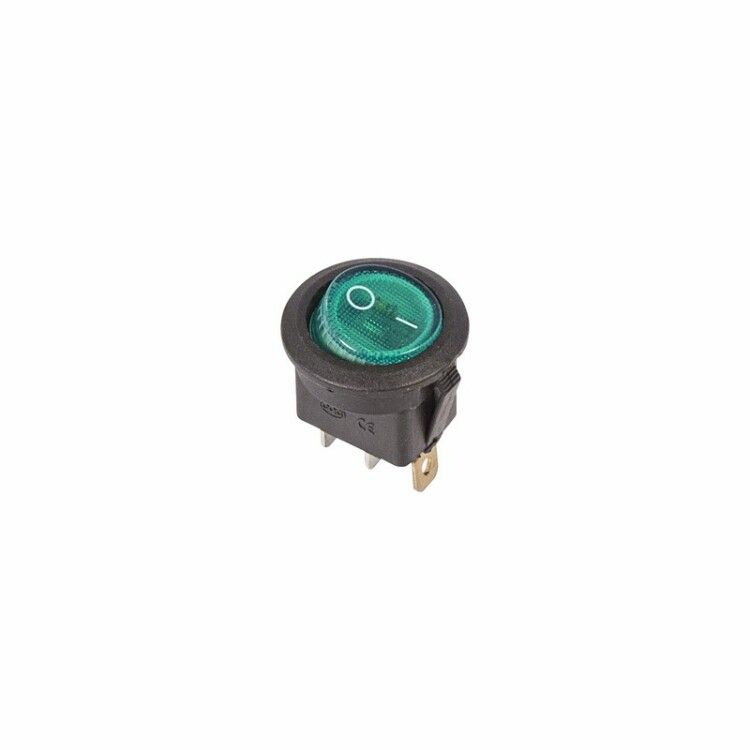

Выключатель клавишный круглый 250В 6А (3с) ON-OFF зел. с подсветкой (RWB-214 SC-214 MIRS-101-8) Rexant 36-2573 MEET

Выключатель клавишный круглый 250 В 6 А (3 с) ON-OFF зеленый с подсветкой (RWB-214, SC-214, MIRS-101-8) — компактный двухпозиционный переключатель с LED-подсветкой для управления питанием устройств в условиях ограниченной видимости. Бренд Rexant предлагает эту модель как надежное решение для бытовых, промышленных и автомобильных систем, где важна визуальная индикация состояния.

Назначение и область применения

Выключатель RWB-214, SC-214, MIRS-101-8 используется для включения и выключения электрических цепей с переменным током. Подходит для управления сетевыми фильтрами, удлинителями, аудиоустройствами, контрольными панелями, оборудованием на производстве и в автомобилях. Зеленая подсветка позволяет легко определить, включен ли прибор, даже в темноте или при плохом освещении.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип тока: Переменный (AC)
• Количество постов: 2 (двухполюсный)
• Тип фиксации: С фиксацией — удерживает положение после нажатия
• Тип лампы подсветки: Светодиод (LED)
• Цвет клавиши: Зеленый
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Габариты: 20×20×25,3 мм
• Способ монтажа: Пайка — выводы припаиваются к печатной плате или проводам
• Контактное сопротивление: ≤35 мОм
• Предельная кратковременная нагрузка: до 1500 В AC не более 1 минуты
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество переключающих контактов: 0 — работает как простой SPST (однополюсный однопозиционный) с двумя контактами

Совместимость и монтаж

Выключатель RWB-214, SC-214, MIRS-101-8 монтируется методом пайки. Он не имеет винтовых креплений — устанавливается в отверстие диаметром 20 мм в панели толщиной от 0,8 до 3 мм. После установки выводы припаиваются к плате или проводам. Убедитесь, что толщина панели соответствует требованиям — слишком толстая панель затруднит фиксацию. Не используйте этот выключатель в сборках с механическими защелками — он рассчитан исключительно на пайку.

Безопасность и стандарты

Выключатель соответствует базовым требованиям безопасности для бытового и промышленного оборудования. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги — не применяйте в сырых или запыленных средах. Предельное напряжение 1500 В допускается только кратковременно — не превышайте номинальные 250 В при длительной работе.

Преимущества

• Подсветка светодиодом повышает удобство управления в темноте
• Фиксированное положение предотвращает случайное отключение
• Компактные габариты позволяют использовать в плотных корпусах
• Зеленый цвет клавиши соответствует стандартной индикации “вкл”
• Низкое контактное сопротивление снижает потери энергии и нагрев

Ограничения применения

• Не предназначено для постоянной работы при напряжении выше 250 В
• IP30 — нельзя использовать во влажных помещениях, на улице или в местах с высокой запыленностью
• Отсутствие НЗ контактов — нельзя применять как нормально замкнутый выключатель
• Только пайка — невозможно установить через разъем или винтовые клеммы
• Не рекомендован для частого циклического включения/выключения (например, в импульсных режимах) — срок службы ограничен механической прочностью

Примеры использования

• Управление питанием сетевого фильтра на рабочем столе
• Включение/выключение аудиоусилителя в студии
• Контроль питания контроллера в автоматической системе
• Локальный выключатель в бортовой сети автомобиля (при условии защиты от вибрации и влаги)
• Панель управления малогабаритным оборудованием в шкафу

Практические советы

• При пайке соблюдайте температурный режим — перегрев может повредить пластик или внутренние контакты
• Проверьте диаметр отверстия перед монтажом — должен точно совпадать с 20 мм
• Если нужна герметизация, дополнительно уплотните место прохода силиконом или термоклеем — сам выключатель не защищен от влаги
• Для многократного использования в промышленных условиях выбирайте модели с IP65 и механическим креплением — этот выключатель рассчитан на умеренную нагрузку
• При использовании в автомобилях убедитесь, что напряжение в сети не превышает 250 В — типичные автономные системы работают на 12–48 В
