Выключатель клавишный круглый 250В 6А (3с) ON-OFF син. с подсветкой (RWB-214 SC-214 MIRS-101-8) Rexant 36-2571 MEET

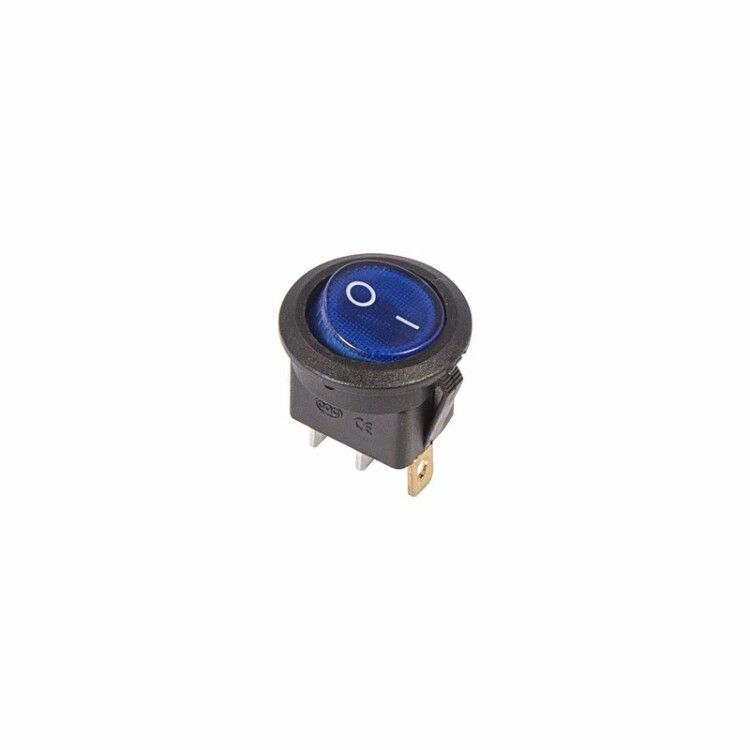

Выключатель клавишный круглый 250В 6А (3с) ON-OFF синий с подсветкой (RWB-214 SC-214 MIRS-101-8) — это компактный двухпозиционный переключатель с LED-индикацией, предназначенный для управления электрическими цепями в бытовых и промышленных устройствах. Бренд Rexant обеспечивает надёжную сборку, а артикул RWB-214 соответствует требованиям к монтажу через пайку.

Назначение и область применения

Выключатель RWB-214 используется для включения и отключения электрических цепей переменного тока до 250 В и током до 6 А. Он подходит для установки в устройствах, где требуется визуальный контроль состояния: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, панели управления на производстве. Синяя подсветка показывает, что устройство находится во включенном состоянии.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (два устойчивых положения)
• Число контактных групп: 1 (три контакта в группе — один вход, два выхода)
• Подсветка: светодиодная, синего цвета
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочая температура: от –25 °C до +85 °C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Габариты: 20×20×25,3 мм
• Форма: круглая
• Цвет корпуса: синий
• Тип фиксации: механическая, с удержанием в обоих положениях
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель RWB-214 монтируется методом пайки — он не имеет винтовых зажимов и не подходит для установки в стандартные отверстия с защёлками. Устанавливается в панели толщиной от 0,8 до 3 мм. Отверстие для монтажа должно иметь диаметр 19–20 мм. После установки выводы контактов припаиваются к печатной плате или проводам. Не используйте этот выключатель в местах, требующих быстрой замены — он несъёмный.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки в закрытых корпусах. IP30 предотвращает попадание крупных сторонних объектов, но не защищает от пыли, влаги или брызг. Не применять в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием жидкости. Работает в рамках норм для бытовой и легкой промышленной техники.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включения даже в темноте
• Устойчивые положения обеспечивают четкую фиксацию “ON” и “OFF”, исключают случайное переключение
• Компактные габариты позволяют использовать в плотно укомплектованной аппаратуре
• Высокий ресурс — 10 000 циклов — гарантирует долгую службу в частых режимах работы
• Совместим с большинством типов печатных плат благодаря стандартному шагу выводов

Ограничения применения

• Не подходит для монтажа в панели с защёлками — требует пайки, что усложняет ремонт и замену
• IP30 не допускает использование в сырых, пыльных или открытых средах
• Нет контактов NO/NC — работает только как простой однополюсный переключатель ON/OFF
• Не рассчитан на высокие импульсные нагрузки вне указанных 1500 В / 1 мин
• Не рекомендован для автоматических систем, требующих дистанционного управления

Примеры использования

• Сетевой фильтр с индикацией включения
• Блок питания компьютера или сервера
• Аудиоусилитель с функцией включения/выключения
• Панель управления малогабаритным оборудованием на производстве
• Лабораторные стенды и тестовые устройства

Практические советы

• При пайке соблюдайте температурный режим — не нагревайте выводы дольше 3 секунд, чтобы не повредить пластик и внутренние контакты
• Проверьте диаметр отверстия перед монтажом — слишком большое отверстие вызовет люфт, слишком маленькое — риск трещины в корпусе
• Используйте термоусадочные трубки или изоляцию на выводах после пайки — это повысит безопасность при работе с высоким напряжением
• Не перегружайте выключатель — максимальный ток 6 А при 250 В — не подключайте мощные нагреватели или двигатели без учёта коэффициента запаса
• При замене — выбирайте аналогичный артикул RWB-214 или SC-214; другие модели могут отличаться по форме, глубине или расположению контактов
