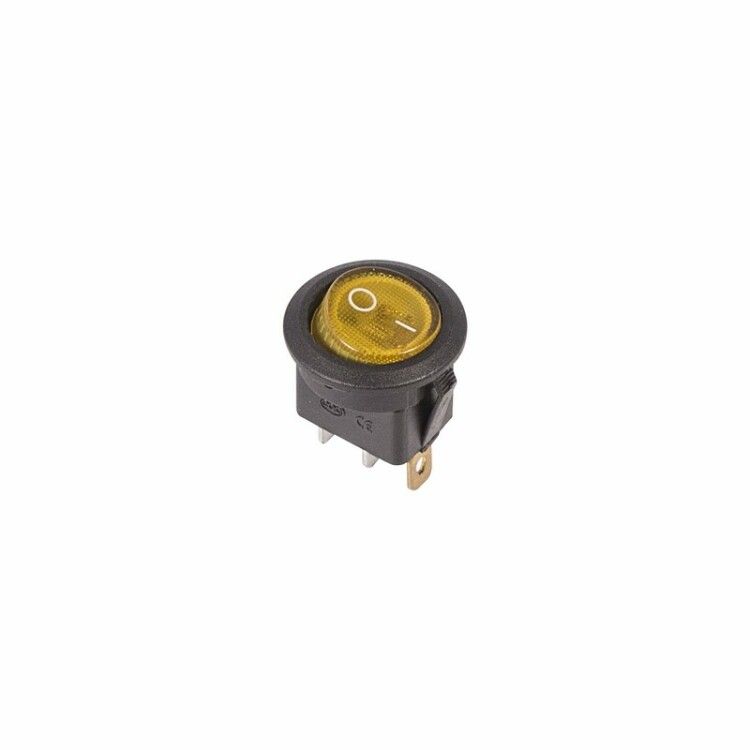

Выключатель клавишный круглый 250В 6А (3с) ON-OFF желт. с подсветкой (RWB-214 SC-214 MIRS-101-8) Rexant 36-2572 MEET

Выключатель клавишный круглый 250V 6А (3с) ON-OFF желтый с подсветкой от Rexant — компактный двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока до 250 В. Артикулы etm36-2572 и 36-2572 подходят для встраивания в корпуса оборудования, где важна визуальная индикация состояния.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей переменного тока. Он подходит для установки в устройствах, требующих четкого визуального контроля состояния: сетевые фильтры, удлинители, блоки питания, аудио- и видеоаппаратура, промышленные панели управления. Благодаря подсветке легко определить, включен ли прибор даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF
• Число контактных групп: 1
• Число контактов: 3 (один вход, два выхода — нормально открытый и закрытый)
• Подсветка: светодиодная, жёлтая
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 20×20×25,3 мм
• Цвет корпуса: жёлтый
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель устанавливается в отверстие диаметром 19–20 мм в панели толщиной от 0,8 до 3 мм. Фиксация обеспечивается защёлками на корпусе — винты не требуются. Подключение происходит через две плоские клеммы, расположенные снизу. Поскольку монтаж выполнен методом пайки, рекомендуется использовать термостойкий паяльник и избегать длительного нагрева выводов. Устройство не предназначено для установки на DIN-рейку или с использованием разъёмов.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и промышленных устройств. IP30 обеспечивает защиту от крупных твёрдых частиц, но не защищает от влаги — не используйте в сырых помещениях или там, где возможны брызги. Номинальный ток 6 А позволяет работать с нагрузками до 1500 Вт при 250 В. Перегрузка выше этого значения снижает срок службы и повышает риск перегрева.

Преимущества

• Яркая жёлтая подсветка делает состояние выключателя заметным в темноте
• Устойчивая фиксация положений предотвращает случайное переключение
• Компактные габариты позволяют применять в ограниченном пространстве
• Высокий ресурс — 10 000 циклов — обеспечивает долгую службу
• Простая пайка и совместимость со стандартными печатными платами

Ограничения применения

• Не подходит для постоянной работы при токе выше 6 А — возможен перегрев и деформация контактов
• IP30 не допускает использование во влажных средах, на улице или в местах с высокой запылённостью
• Запрещена установка в зонах с механическими воздействиями — корпус не рассчитан на удары
• Не предназначен для коммутации индуктивных нагрузок выше 100 Вт без дополнительной защиты (например, RC-цепи)
• Пайка исключает возможность быстрого демонтажа — замена требует удаления старых припоев

Примеры использования

• Встроенный выключатель в сетевой фильтре с индикацией включения
• Управление питанием в домашнем аудиоусилителе
• Коммутация сети в малогабаритном блоке питания
• Панель управления на станке с необходимостью визуального контроля
• Лабораторное оборудование, где важно видеть текущее состояние в темноте

Практические советы

• При монтаже проверьте диаметр отверстия — он должен быть 19–20 мм, чтобы защёлки плотно фиксировались
• При пайке не держите жало паяльника на выводах больше 3 секунд — перегрев может повредить внутренние элементы
• Убедитесь, что провода не задевают движущуюся часть клавиши — это вызывает заедание
• Для увеличения срока службы не используйте выключатель для частого включения мощных ламп накаливания — скачки тока при холодном состоянии снижают ресурс
• Если требуется замена — выбирайте аналогичную модель с тем же числом контактов (3) и типом фиксации; другие варианты могут не войти в посадочное место
